Paneles de control y conexión
5 - Español Latinoamérica

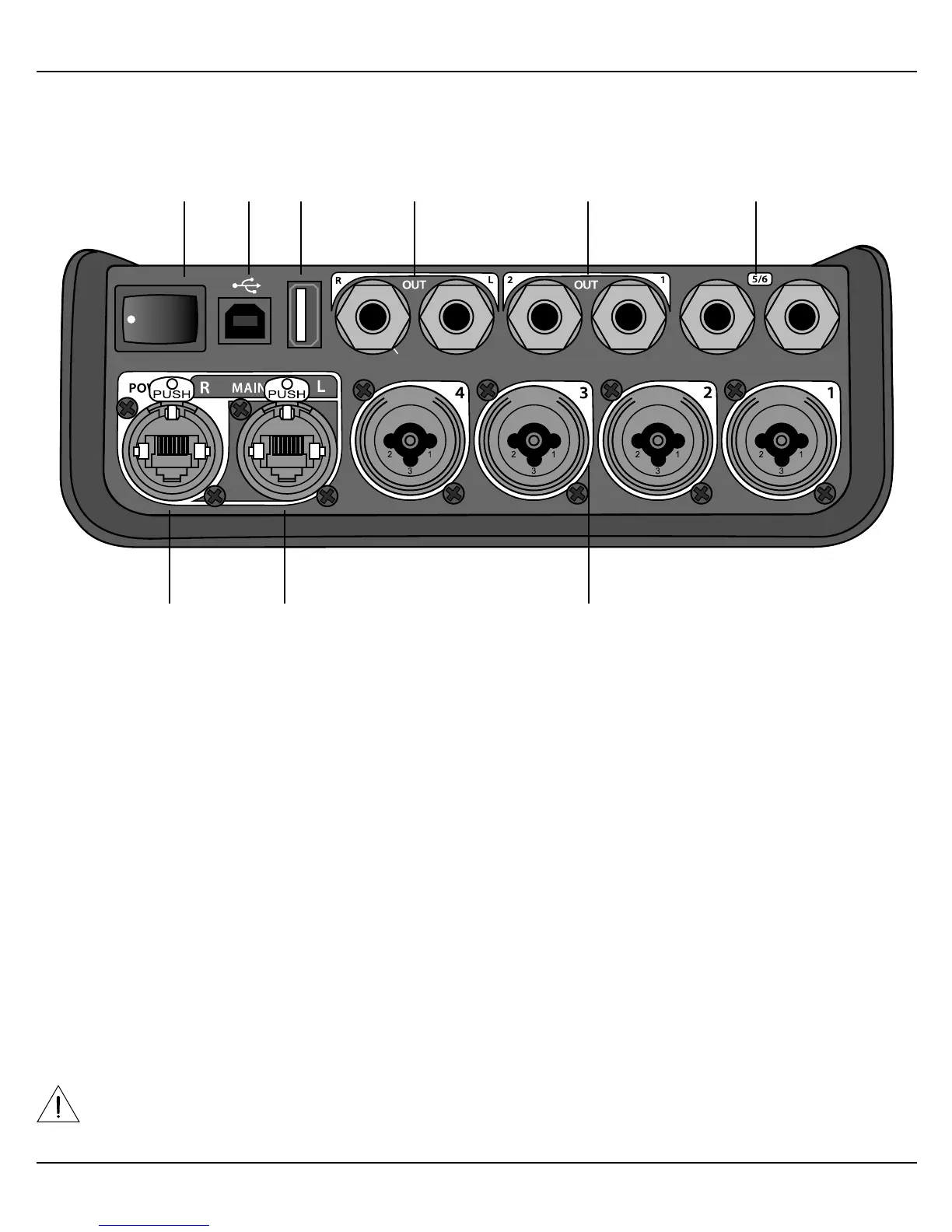

Figura 2. Panel de conexión de T4S
Panel de conexión
q INTERRUPTOR DE ALIMENTACIÓN: Enciende o apaga el mezclador.
w USB 2.0 TIPO B: Una interfaz USB que le permite conectar el mezclador a su computadora.
e USB 2.0 TIPO A: Una interfaz USB que le permite reproducir audio desde su unidad flash.
r SALIDA L/R ANALÓGICA: Salida analógica principal. Acepta cables TRS balanceados o TS no balanceados de
1/4” (6 mm).
t SALIDA DE AUDIO: Dos salidas analógicas definibles por el usuario. Puede configurarse para una salida pre-fader,
post-EQ, de efectos o post-fader. Acepta cables TRS balanceados de 1/4” (6 mm).
y ENTRADA AUXILIAR: Canales de entrada analógica 5/6. Acepta cables TRS balanceados o TS no balanceados de
1/4” (6 mm) para entradas a nivel de línea. Puede utilizarse para señales de entrada estéreo.
u ENTRADAS 1-4: Canales de entrada analógica 1-4. Acepta cables XLR balanceados para micrófonos o cables TRS
balanceados o TS no balanceados de 1/4” (6 mm) para entradas de alta impedancia, como guitarras.
i SALIDA PRINCIPAL DIGITAL L: Se conecta digitalmente en estéreo a dos sistemas L1® Model 1S/II. NOTA:
Solamente se utiliza en estéreo con salida principal digital R.
o PUERTO DE ALIMENTACIÓN/SALIDA PRINCIPAL DIGITAL R: Salida digital que usa el sistema L1® Model 1S/II.
Proporciona alimentación al mezclador T4S desde el soporte de alimentación L1 Model 1S/II. También puede
suministrar alimentación desde una toma de CA a través de una fuente de alimentación ToneMatch (no incluida
con el T4S). Acepta el cable ToneMatch® incluido.
PRECAUCIÓN: Aunque el puerto ToneMatch acepta un conector RJ-45 estándar, NO conecte el T4S a una
computadora o red telefónica.
