Panneaux de commande et de connexion
Français - 5

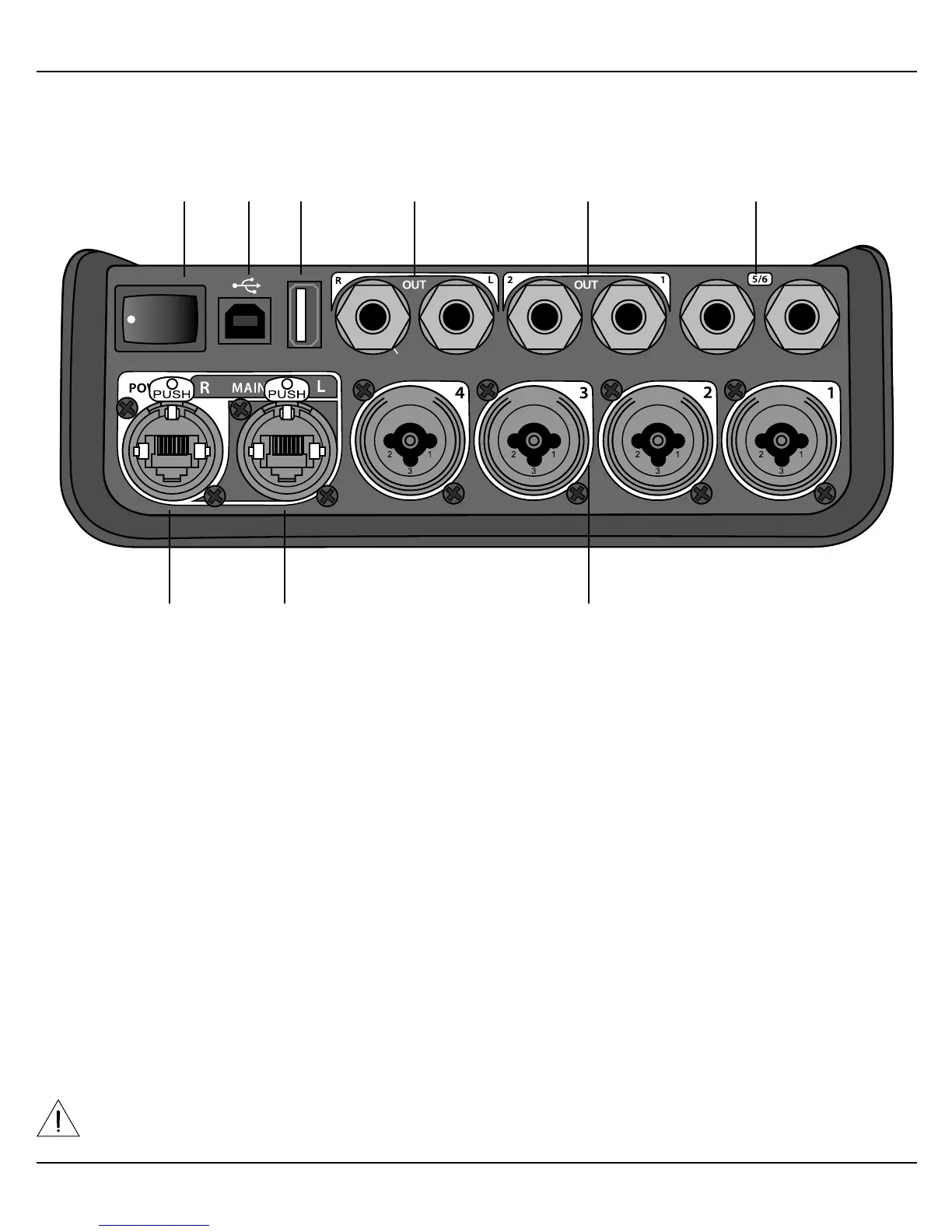

Figure2. Panneau de connexion T4S
Panneau de connexion
q INTERRUPTEUR MARCHE/ARRÊT – Mise en marche/Arrêt du mixeur.
w USB 2.0 TYPEB – Interface USB permettant de connecter le mixeur à votre ordinateur.
e USB 2.0 TYPEA – Interface USB permettant la lecture de fichiers audio depuis votre cléUSB.
r SORTIE L/R ANALOGIQUE – Sortie analogique principale. Chaque connecteur accepte des câbles TRS ¼
(symétriques) ou TS (asymétriques).
t SORTIE AUXILIAIRE – Deux sorties analogiques paramétrables par l’utilisateur. Se configurent avant fader, après
égalisation et eets ou après post-fader. Chaque connecteur accepte des câbles TRS ¼ symétriques.
y
ENTRÉE AUXILIAIRE – Canaux d’entrée analogiques 5/6. Chaque connecteur accepte des câbles TRS ¼ (symétriques)
ou TS (asymétriques) pour des entrées au niveau ligne. Peuvent être utilisés pour les signaux d’entrée stéréo.
u
ENTRÉES1-4 – Canaux d’entrée analogiques1 à 4. Reçoit des câblesXLR symétriques pour microphones ou des câbles
TRS ¼" (symétriques) ou TS (asymétriques) pour des sources d’entrée haute impédance, par exemple des guitares.
i SORTIE NUMÉRIQUE PRINCIPALE L – Pour connexion numérique en stéréo à deux systèmes L1® modèle 1S/II.
Remarque: S’utilise exclusivement en stéréo avec la sortie numérique principale R.
o
PORT D’ALIMENTATION/SORTIE NUMÉRIQUE PRINCIPALE R – Une sortie numérique utilisée par le système L1 modèle
1S/II. Alimente le mixeur T4S à partir du socle amplificateur du système L1 modèle 1S/II. Peut également alimenter le
mixeur à partir de l’alimentation secteur ToneMatch branchée à une prise secteur (non fournie avec le T4S). Reçoit le
câble ToneMatch® fourni.
ATTENTION: Bien que le port ToneMatch utilise un connecteur RJ-45 standard, NE connectez JAMAIS le T4S à
un réseau informatique ou téléphonique.
USB AUDIO
M
( )
MONO
q w e r t y
uio
