Panneaux de commande et de connexion
6 - Français
Mixeur ToneMatch® T8S
Panneau de commande

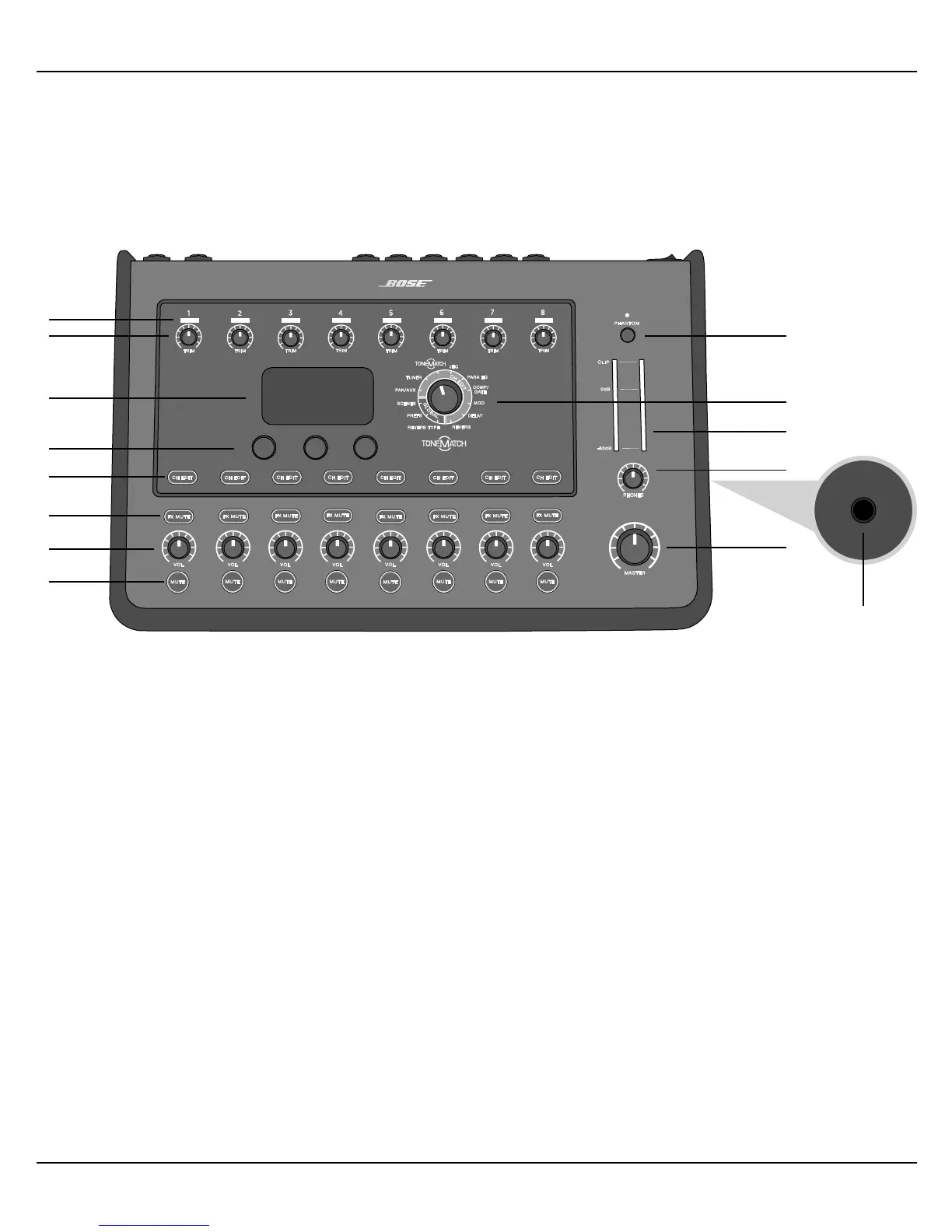

Figure3. Panneau de commande T8S
q INDICATEURS DE PRÉSENCE DE SIGNALIGNAL D’ENTRÉE/ÉCRÊTAGE (1-8) – leur couleur indique l’état du signal
d’entrée:
Vert: Indique la présence d’un signal d’entrée
Rouge: Indique l’écrêtage de la source d’entrée
w RÉGLAGES DE GAIN (TRIM) (1-8) – Réglage de la sensibilité d’entrée pour chaque canal.
e AFFICHEUR – Accès aux menus des fonctions et aux informations système.
r
COMMANDES – Ces trois boutons-poussoirs rotatifs permettent de sélectionner ou d’ajuster les éléments/valeurs achés.
t BOUTONS CH EDIT (1-8) – Sélection du canal que vous souhaitez modifier.
y BOUTONS FX MUTE (1-8) – Coupure des eets Mod (modulation), Delay (délai) et Reverb (réverbération) pour
chaque canal.
u RÉGLAGES DE VOLUME (1-8) – Réglage du volume pour chaque canal.
i BOUTONS MUTE (1-8) – Coupure de la sortie audio pour chaque canal.
o RÉGLAGE DE VOLUME GLOBAL (MASTER) – Réglage du niveau de sortie général.
a RÉGLAGE DE VOLUME CASQUE – Réglage du volume de la sortie casque.
s INDICATEUR DE NIVEAU DE SORTIE STÉRÉO – Permet de mesurer et de visualiser le niveau de sortie.
d SÉLECTEUR ROTATIF – Accès aux paramètres globaux et propres à chaque canal, qui sont ensuite réglés à l’aide
des autres commandes.
f INTERRUPTEUR MARCHE/ARRÊT FANTÔME – Envoi d’une tension d’alimentation fantôme +48V sur les
connecteurs d’entrée1 à 8. Une diode rouge indique que l’alimentation fantôme est activée.
g PRISE CASQUE – Pour les casques uniquement, d’une impédance minimale de 24Ω.
