Panneaux de commande et de connexion
Français - 7

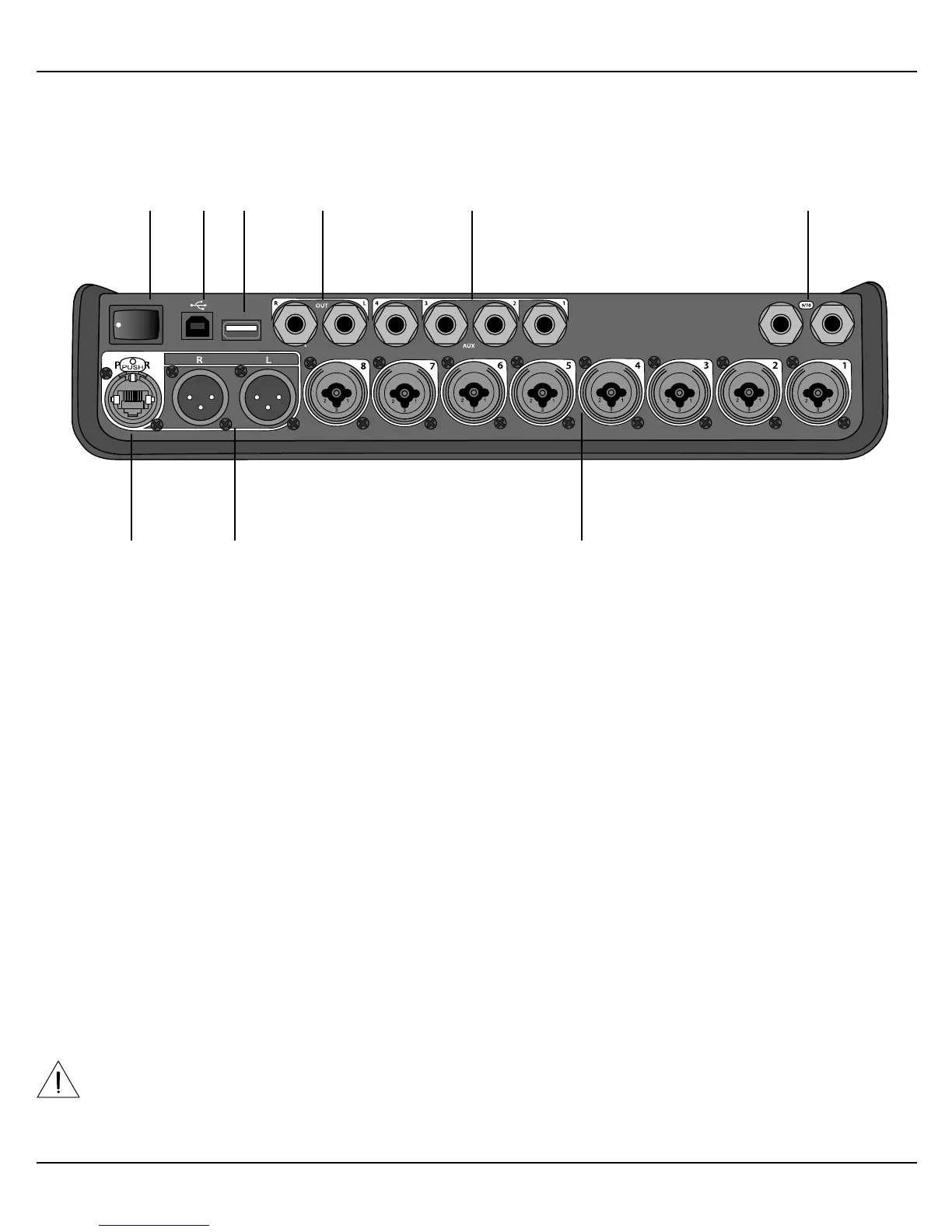

Figure4. Panneau de connexion T8S
Panneau de connexion
q INTERRUPTEUR MARCHE/ARRÊT – Mise en marche/Arrêt du mixeur.
w USB 2.0 TYPEB – Interface USB permettant de connecter le mixeur à votre ordinateur.
e USB 2.0 TYPEA – Interface USB permettant la lecture de fichiers audio depuis votre cléUSB.
r SORTIE L/R ANALOGIQUE – Sortie analogique principale. Chaque connecteur accepte des câbles TRS ¼ TRS
(symétriques) ou TS (asymétriques).
t SORTIE AUXILIAIRE – Quatre sorties analogiques paramétrables par l’utilisateur. Se configurent avant fader,
après égalisation et eets ou après fader. Chaque connecteur accepte des câbles TRS ¼" (symétriques) ou TS
(asymétriques).
y ENTRÉE AUXILIAIRE – Canaux d’entrée analogiques 9/10. Chaque connecteur accepte des câbles TRS ¼
(symétriques) ou TS (asymétriques) pour des entrées au niveau ligne. Peuvent être utilisés pour les signaux
d’entrée stéréo.
u
ENTRÉES 1-8 – Canaux d’entrée analogiques1 à 8. Reçoit des câblesXLR symétriques pour microphones ou des câbles
TRS ¼ (symétriques) ou TS (asymétriques) pour des sources d’entrée haute impédance, par exemple des guitares.
i SORTIE ANALOGIQUE XLR – Sortie analogique stéréo. Reçoit des câblesXLR symétriques pour sortie stéréo.
o PORT D’ALIMENTATION NUMÉRIQUE – Pour une utilisation avec l’alimentation secteur ToneMatch (voir
«Connexion de l’alimentation secteur ToneMatch®» à la page12).
Remarque: Le T8S N’EST PAS PRÉVU pour une connexion numérique au système L1® modèle 1S/II.
ATTENTION: Bien que le port ToneMatch utilise un connecteur RJ-45 standard, NE connectez JAMAIS le T8S à
un réseau informatique ou téléphonique.
M
( )
MAIN OUT
USB AUDIO
MONO
q w e r t y
uio
