Paneles de control y conexión
7 - Español Latinoamérica

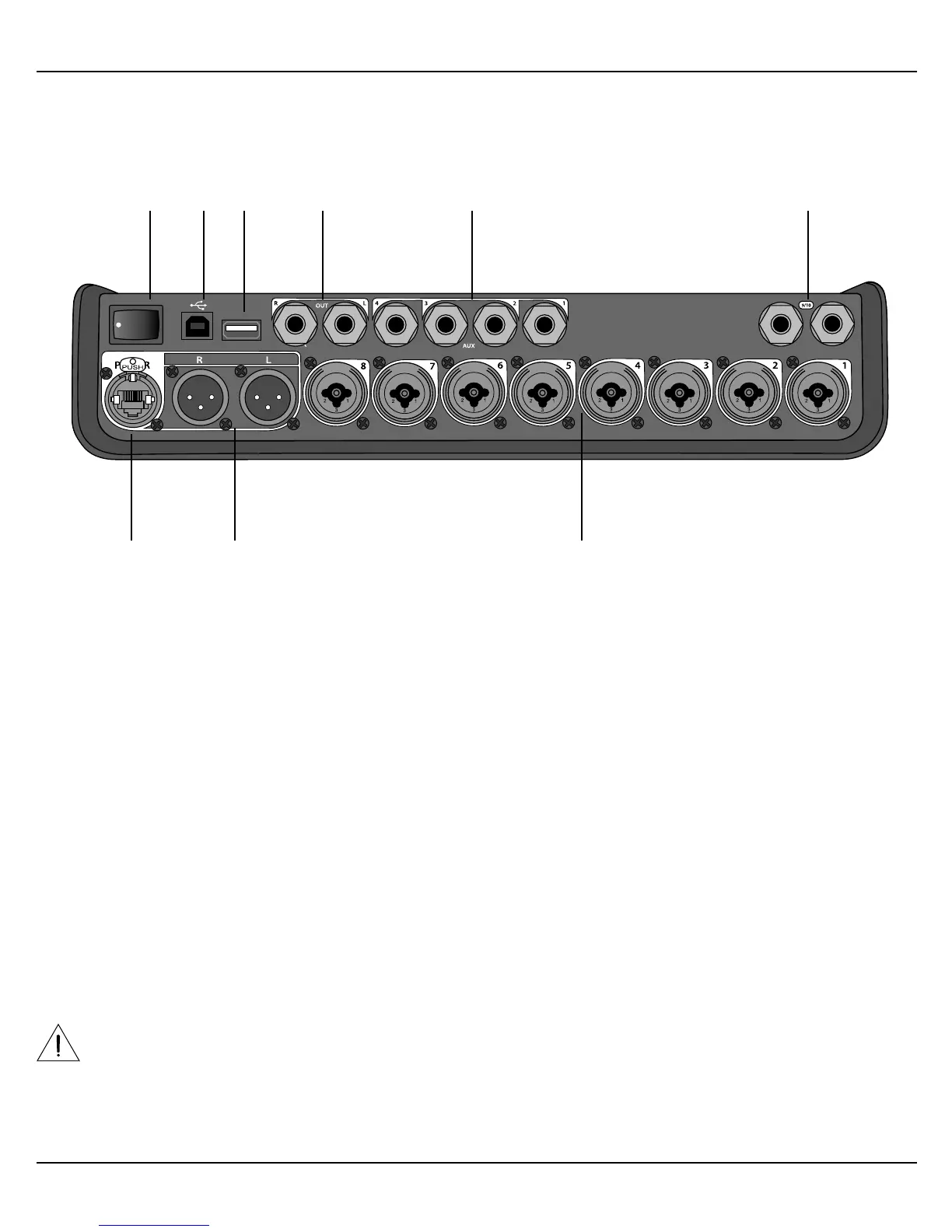

Figura 4. Panel de conexión de T8S
Panel de conexión
q INTERRUPTOR DE ALIMENTACIÓN: Enciende o apaga el mezclador.
w USB 2.0 TIPO B: Una interfaz USB que le permite conectar el mezclador a su computadora.
e USB 2.0 TIPO A: Una interfaz USB que le permite reproducir audio desde su unidad flash.
r SALIDA L/R ANALÓGICA:
Salida analógica principal. Acepta cables TRS balanceados y TS no balanceados de
1/4” (6 mm).
t SALIDA DE AUDIO: Cuatro salidas analógicas definibles por el usuario. Puede configurarse para una salida pre-
fader, post-EQ, de efectos o post-fader. Acepta cables TRS balanceados o TS no balanceados de 1/4” (6 mm).
y ENTRADA AUXILIAR – Canales de entrada analógica 9/10. Acepta cables TRS balanceados o TS no balanceados
de ¼” (6 mm) para entradas a nivel de línea. Puede utilizarse para señales de entrada estéreo.
u ENTRADAS 1-8: Canales de entrada analógica 1-8. Acepta cables XLR balanceados para micrófonos o cables TRS
balanceados o TS no balanceados de 1/4” (6 mm) para entradas de alta impedancia, como guitarras.
i SALIDA ESTÉREO XLR: Salida analógica estéreo. Acepta cables XLR balanceados para salida estéreo.
o PUERTO DE ALIMENTACIÓN DIGITAL: Para usar con la fuente de alimentación ToneMatch (consulte “Conexión de
la fuente de alimentación ToneMatch®” en la página 12).
NOTA: El T8S NO está diseñado para conectarse digitalmente al L1® Model 1S/II.
PRECAUCIÓN: Aunque el puerto ToneMatch acepta un conector RJ-45 estándar, NO conecte el T8S a una
computadora o red telefónica.
