Steuerelemente und Anschlussleisten
5– Deutsch

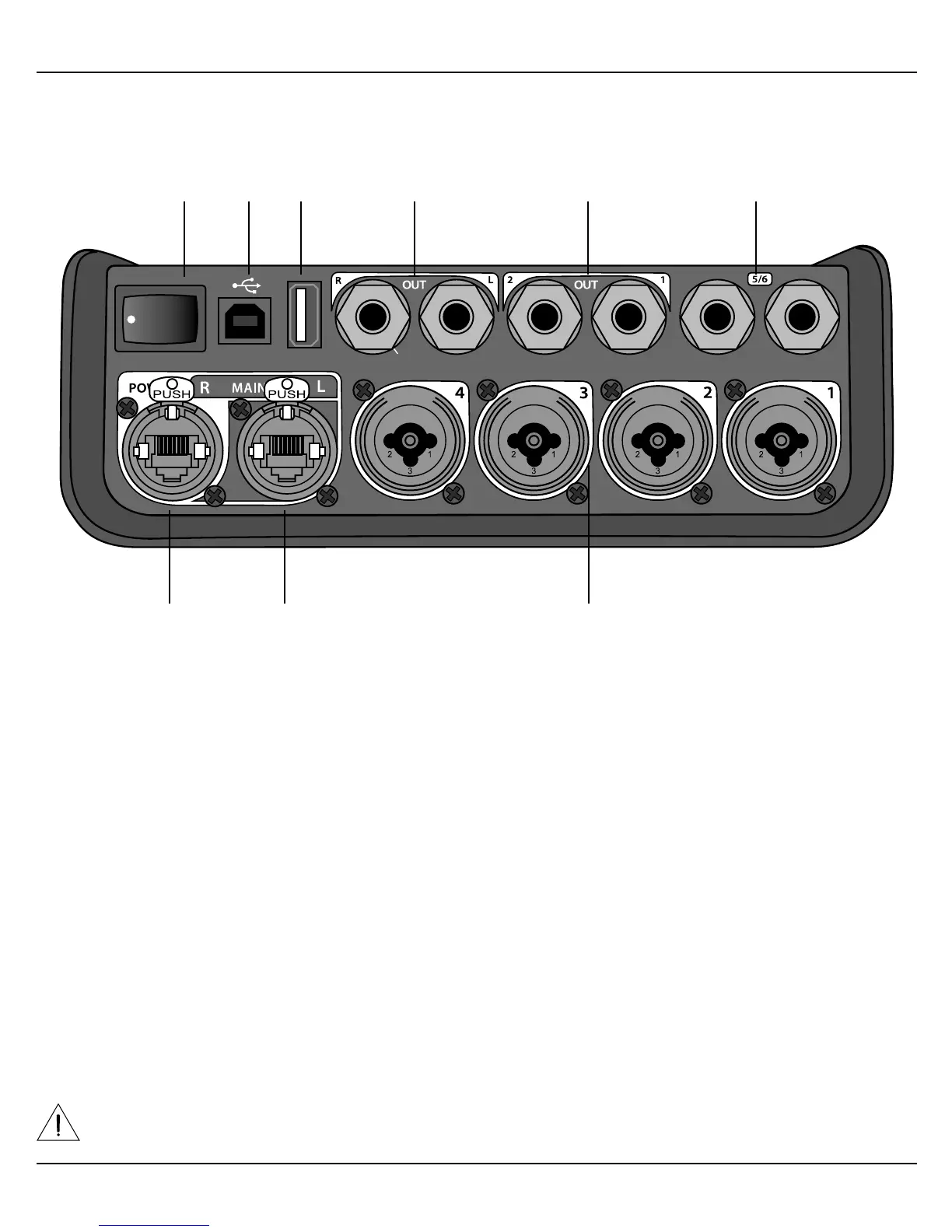

Abbildung2. T4S Anschlussleiste
Anschlussleiste
q EIN/AUS-SCHALTER: Ein- und Ausschalten des Mischpults.
w USB2.0 TypB: USB-Schnittstelle zum Anschließen des Mischpults an den Computer.
e USB2.0 TypA: USB-Schnittstelle zum Streamen von Audiosignalen von einem Flash-Laufwerk.
r ANALOGE AUSGÄNGE (L/R): Hauptausgang für die analoge Audioausgabe. Für symmetrische Klinke- oder
asymmetrische Klinke-Kabel (6,35mm).
t AUX-AUSGANG: Zwei benutzerdefinierbare Analogausgänge. Konfiguration für Pre-Fader, Post-EQ und
Eekte bzw. Post-Fader-Ausgang möglich. Für symmetrische 6,35-mm-Klinke-Kabel.
y AUXIN: Analogeingangskanäle5/6. Für symmetrische Klinke- oder asymmetrische Klinke-Kabel (6,35mm)
für Line-Pegel-Eingänge. Für Stereo-Eingangssignale geeignet.
u EINGÄNGE1–4:
Analogeingangskanäle1–4. Für symmetrische XLR-Kabel (für Mikrofone) sowie für
symmetrische
Klinke
- oder asymmetrische
Klinke
-Kabel (6,35mm) für hochohmige Eingangssignale wie
Gitarren.
i HAUPTDIGITALAUSGANG (L): Digitaler Stereoanschluss für zwei L1® Model 1S/II Systeme. Hinweis: Nur im
Stereobetrieb mit Hauptdigitalausgang (R).
o
STROMANSCHLUSS/HAUPTDIGITALAUSGANGR: Digitalausgang für das L1 Model 1S/II System. Die
Stromversorgung des T4S Mischpults Erfolgt über den Standfuß des L1 Model 1S/II. Mit dem ToneMatch
Netzteil (nicht im Lieferumfang des T4S enthalten) ist auch die Stromversorgung über eine Netzsteckdose
möglich. Für das im Lieferumfang enthaltene ToneMatch® Kabel.
VORSICHT: An den ToneMatch Anschluss kann ein handelsüblicher RJ-45-Stecker angeschlossen
werden. Das T4S darf jedoch NICHT mit einem Computer oder einem Telefonnetz verbunden werden.
USB AUDIO
M
( )
MONO
q w e r t y
uio
