Pannelli di controllo e collegamento
Italiano - 5

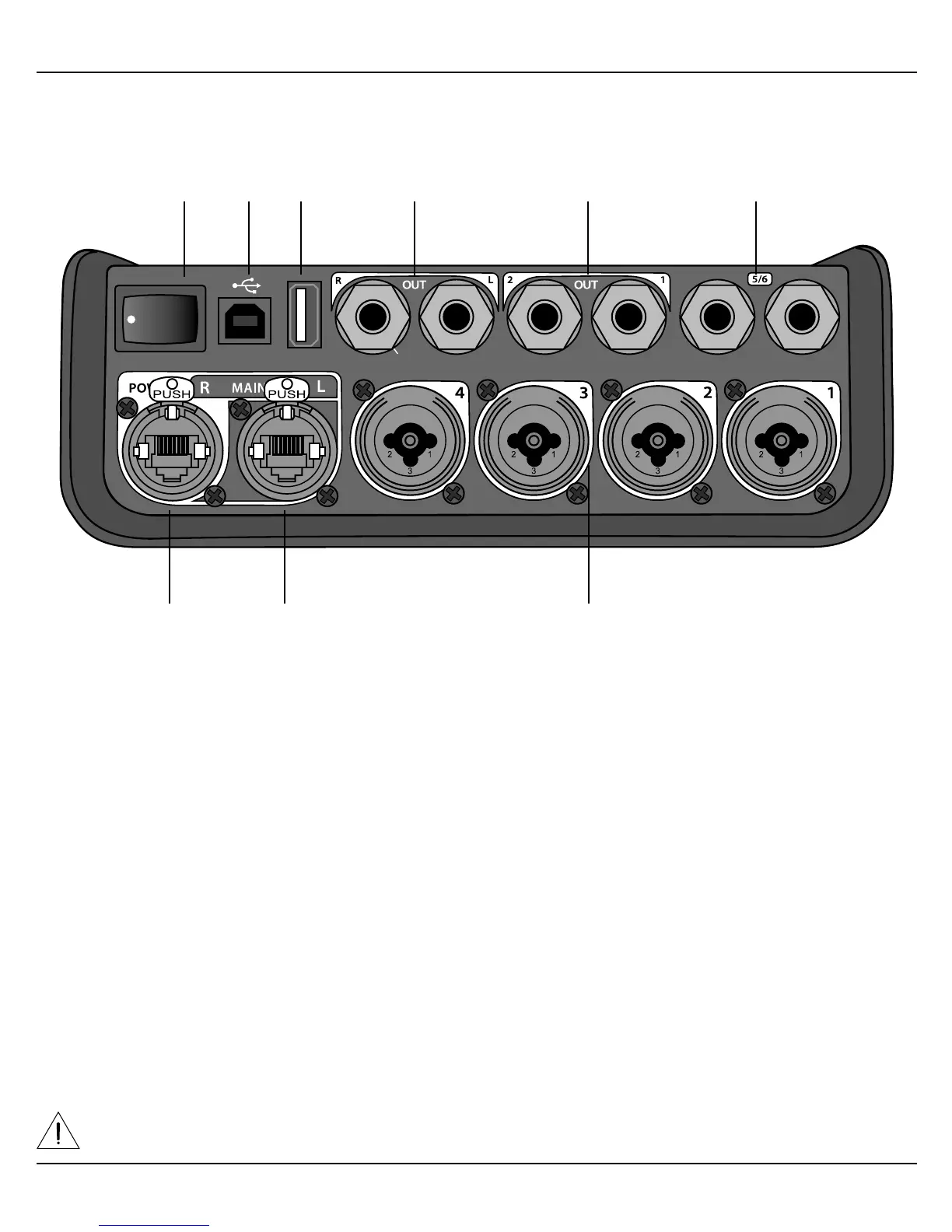

Figura 2 Pannello di collegamento T4S
Pannello di collegamento
q INTERRUTTORE DI ACCENSIONE – Accende e spegne il mixer.
w USB 2.0 TIPO B – Interfaccia USB che consente di collegare il mixer al computer.
e USB 2.0 TIPO A – Interfaccia USB che consente lo streaming audio da un flash drive.
r USCITA ANALOGICA L/R – Uscita analogica principale. Compatibile con cavi con connettori da 6 mm
bilanciati TRS o sbilanciati TS.
t USCITA AUX – Due uscite analogiche definibili dall'utente. Possono essere configurate come uscita pre-
fader, post-EQ ed eetti, o come uscita post-fader. Compatibili con cavi con connettori da 6 mm TRS
bilanciati.
y INGRESSO AUX – Canali analogici di ingresso 5/6. Compatibili con cavi con connettori da 6 mm TRS
bilanciati o TS sbilanciati per ingressi a livello linea. Possono essere utilizzati per ingressi di tipo stereo.
u INGRESSI 1-4 – Canali analogici di ingresso 1-4. Compatibili con cavi XLR bilanciati per microfoni o con cavi
con connettori da 6 mm TRS bilanciati o TS sbilanciati per ingressi ad alta impedenza, ad esempio da una
chitarra.
i USCITA DIGITAL MAIN L – Collegabile in digitalmente in stereo a due sistemi L1® Model 1S/II.
Nota: utilizzabile in stereo esclusivamente con l'uscita Digital Main R.
o PORTA DI ALIMENTAZIONE/USCITA DIGITAL MAIN R – Uscita digitale utilizzata dal sistema L1 Model 1S/
II. Alimenta il mixer T4S dalla base di alimentazione L1 Model 1S/II. Può inoltre fornire alimentazione da
una presa AC tramite un alimentatore ToneMatch (non in dotazione con il T4S). Compatibile con il cavo
ToneMatch® fornito in dotazione.
ATTENZIONE: nonostante la porta ToneMatch sia compatibile con un connettore RJ-45 standard, NON
collegare il T4S a una rete di computer o telefonica.
USB AUDIO
M
( )
MONO
q w e r t y
uio
