Bedienings- en aansluitpanelen
5 - Nederlands

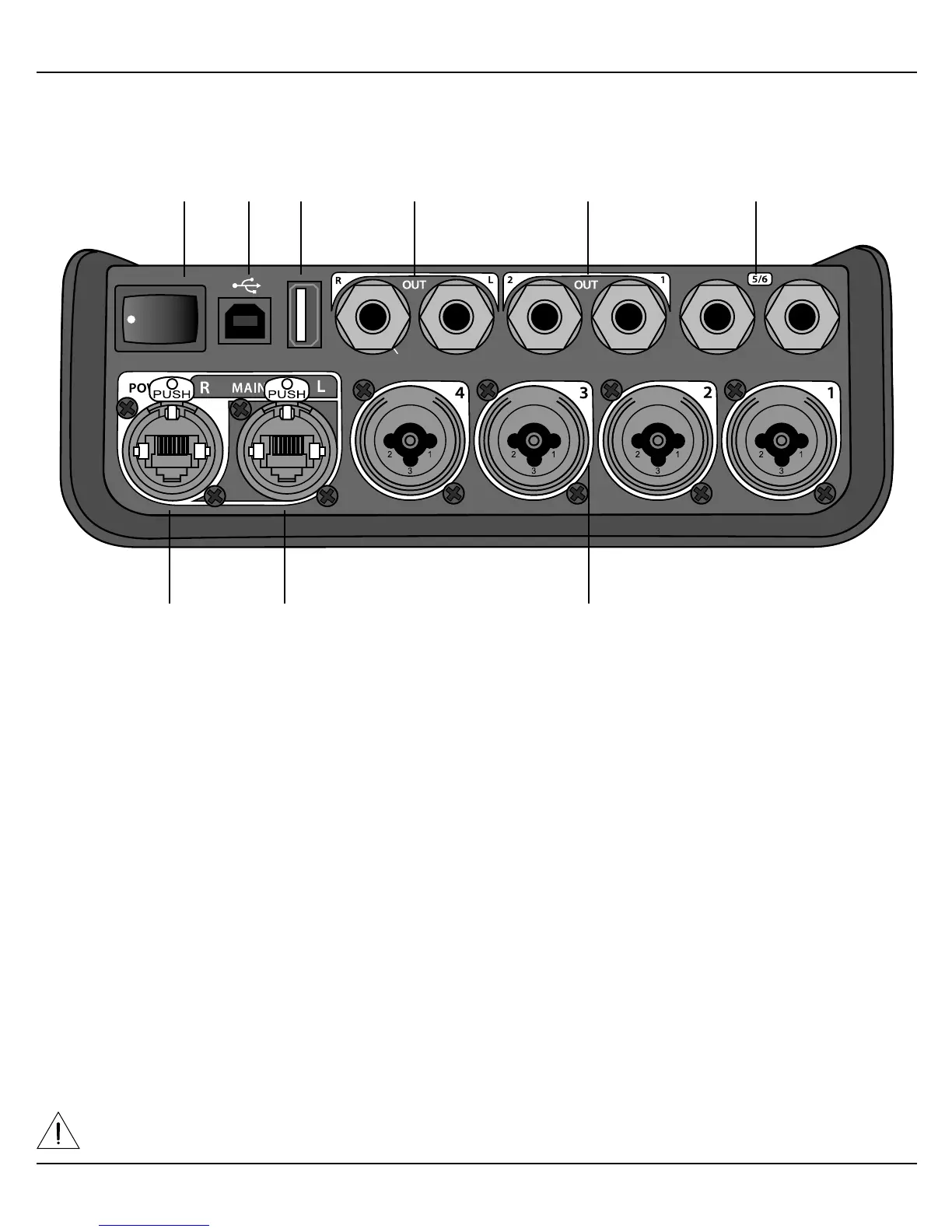

Figuur 2. T4S aansluitpaneel
Aansluitpaneel
q AAN/UIT-SCHAKELAAR – Hiermee schakelt u de mixer aan of uit.
w USB 2.0 TYPE B – Een USB-aansluiting waarmee u de mixer kunt aansluiten op uw computer.
e USB 2.0 TYPE A – Een USB-aansluiting waarmee u audio vanaf uw USB-stick kunt streamen.
r ANALOGE L/R-UITGANG – Analoge hoofduitgang. Geschikt voor ¼ gebalanceerde TRS-kabels of
ongebalanceerde TS-kabels.
t
AUX-UITGANG – Twee door de gebruiker definieerbare analoge uitgangen. Kunnen worden geconfigureerd
voor een pre-fader, post-EQ en eecten of post-fader-uitgang. Geschikt voor ¼ gebalanceerde TRS-kabels.
y AUX-INGANG – Analoge ingangskanalen 5/6. Geschikt voor ¼ gebalanceerde TRS-kabels of
ongebalanceerde TS-kabels voor lijningangssignaal. Kunnen gebruikt worden voor stereo-ingangssignalen.
u INGANGEN 1-4 – Analoge ingangskanalen 1-4. Geschikt voor gebalanceerde XLR-kabels voor microfoons of
¼" gebalanceerde TRS-kabels of ongebalanceerde TS-kabels voor ingangssignalen met hoge impedantie,
zoals gitaren.
i DIGITALE HOOFDUITGANG L – Digitale stereoaansluiting voor twee L1® Model 1S/II systems.
Opmerking: Alleen voor stereogebruik met digitale hoofduitgang R.
o VOEDINGSPOORT/DIGITALE HOOFDUITGANG R – Een digitale uitgang die wordt gebruikt door het
L1 Model 1S/II system. Hiermee wordt vermogen van de L1 Model 1S/II power stand naar de T4S mixer
geleverd. Hiermee kan ook vermogen van een stopcontact via een ToneMatch-voeding worden geleverd
(niet inbegrepen bij de T4S). Hierop past de bijgeleverde ToneMatch®-kabel.
WAARSCHUWING: Sluit de T4S NIET aan op een computer- of telefoonnetwerk, ook al is de
ToneMatch-poort geschikt voor een standaard RJ-45-connector.
USB AUDIO
M
( )
MONO
q w e r t y
uio
