ENGLISHAPPENDIX A ITALIANO

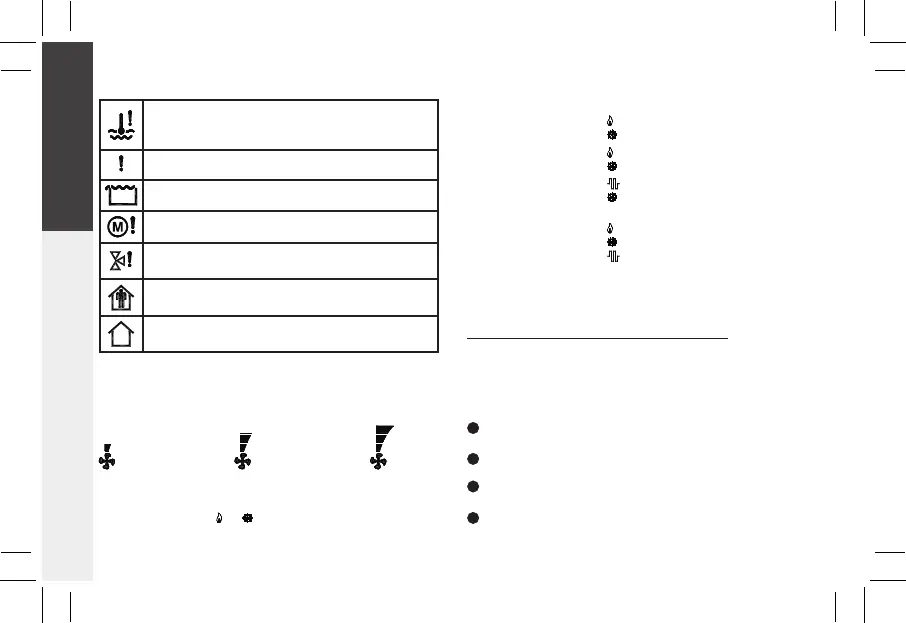

Sul display sono presenti anche dei simboli che identicano lo stato delle
uscite: il ventilatore e le valvole o altro carico collegato. I simboli “velocità
ventilatore“ identicano lo stato del ventilatore: quando sono tutti
spenti indicano ventilatore spento, mentre quando sono accesi indicano
ventilatore acceso secondo le seguenti indicazioni:
diverso a seconda del tipo di impianto.
Sistema a due tubi:
: riscaldamento, valvola aperta
: raffrescamento, valvola aperta
Sistema a quattro tubi:
: valvola caldo aperta
: valvola freddo aperta
Sistema con resistenza:
: riscaldamento, resistenza accesa
: raffrescamento, valvola freddo aperta
Sistema con resistenza
di integrazione:
: riscaldamento, valvola aperta
: raffrescamento, valvola aperta
: riscaldamento, resistenza accesa
I simboli riferiti ad un’uscita valvola proporzionale si accendono anche se la
valvola proporzionale è in una posizione di minima apertura.
I simboli possono anche lampeggiare per indicare che la relativa uscita dovrebbe
essere accesa ma è momentaneamente interdetta da un’altra funzione.
Per esempio le uscite sono interdette in queste situazioni:
- La funzione termostato di minima interdice il ventilatore;
- Il contatto nestra sospende la regolazione.
INSTALLAZIONE
Per installare il dispositivo eseguire le seguenti operazioni seguendo le
immagini riportate da pagina 3 a pagina 7:
Sganciare la piastra attaccata alla base del termostato spingendola
verso sinistra e facendo cosi’ sganciare i dentini indicati in Fig. 1.
Spingere, con l’aiuto di un cacciavite, la linguetta plastica situata nella
feritoia in basso no a sollevare leggermente la calotta (Fig. 2).
Ruotare la calotta esercitando una leggera pressione no ad estrarla
completamente (Fig. 3).
Fissare la piastra alla parete tramite le due sedi per viti con interasse
velocità 3
velocità 1 velocità 2
La temperatura dell’acqua di mandata non è sufcientemente
calda (in riscaldamento) o sufcientemente fredda (in
raffrescamento).
Allarme o errore congurazione installatore.
Allarme condensa: la regolazione è sospesa.
Allarme motore.
Errore valvola.
Presenza di persone nell’ambiente: regolazione riattivata oppure
uscita da modo “Economy“.
Assenza di persone nell’ambiente: regolazione sospesa oppure
attivazione modo “Economy“.
Nel caso in cui il termostato sia congurato per pilotare il ventilatore con
l’uscita proporzionale 0..10V, analogamente si accenderanno tanti più
trattini tanto più alta è la velocità del ventilatore.
L’accensione dei simboli “
“ e “ “ identica uno stato delle uscite valvola
2
1
3
4
