B
1
2
OUT
XDV/304
3
4
IN
AGATA VC-V
AGATA VC/B
M1
AL
B
–
+
AGATA VC-V
AGATA VC/B
M1
AL
B
–
+
PEV/01
M1
AL
B
–
+
OPALEWIDE
M1
B
-
+
-
+
AL
La
Lb
Le
Ld
Lc
Page 6 - Manuel FB00353-FR - vers. 1 - 12/2015 - © CAME S.p.A. Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

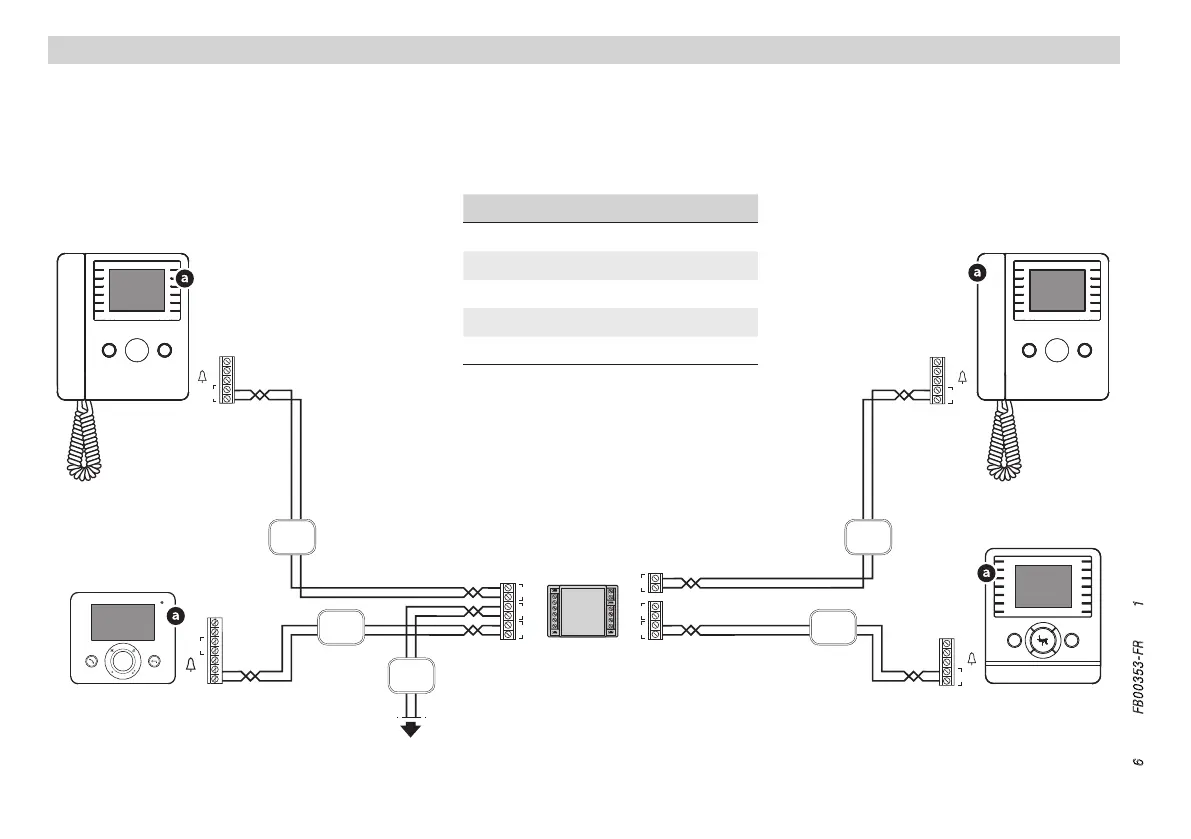

EXEMPLES D'INSTALLATION AVEC VA/01
Installation multifamiliale avec 󱤎 4 postes internes.
Aux bornes B OUT
de la centrale VA/01
Distances admises avec câble VCM/1D
Ligne ≤/m
La + Le 100
Lb + Le 100
Lc + Le 100
Ld + Le 100
La+Lb+Lc+Ld+Le 1000
