3 - Attendere la nota di conferma
(3÷15 s circa).
Il numero delle note di conferma
segnalano anche il numero di posti
esterni presenti e programmati (1 nota
per il posto esterno principale e 1 nota
per ogni posto esterno secondario).
4 - Reinserire il ponticello SW1.
Programmazione derivati interni
1 - Togliere il ponticello SW2 da un
qualsiasi posto esterno.
2 - Premere contemporaneamente i
pulsanti apriporta e ausiliario 2
per almeno 1 s (l’attivazione del
video, se presente, conferma l’avve-
nuta operazione).
3 - Premere il pulsante audio bre-
vemente per entrare in comunicazio-
ne con il posto esterno.
4 - Dal posto esterno premere il pul-
sante di chiamata al quale associare
il derivato interno.
5 - Ripetere l’operazione dal punto 2
per tutti i rimanenti derivati interni.
6 - Reinserire il ponticello SW2 per
uscire dalla programmazione.
ATTENZIONE. La procedura di pro-
grammazione del selettore
VSE/301, se presente, deve essere
eseguita solo dopo la programma-
zione di associazione delle chia-
mate dai posti esterni ai derivati
interni.
Negli impianti con XA/300LR si rac-
comanda di raccogliere i codici
identificativi ID (SN) dei derivati
interni, applicati all’esterno del
mobile, e riportarli nelle tabelle
allegate alle apparecchiature
XA/300LR, MPP/300LR e
IPC/300LR.
NOTA. Una volta programmato l’a-
limentatore mediante PCS/300 o
MPP/300LR non sarà più possibile
accedere alla programmazione
base dei posti esterni.
Per ripristinare le condizioni di
default vedere capitolo dedicato.
Ripristino condizioni di default dal
posto esterno
1 - Togliere il ponticello SW1.
2 - Chiudere il contatto dell’apriporta
a massa (–, ).
Una nota acustica conferma l’avve-
nuta operazione.
3 - Reinserire il ponticello SW1.
POSTO ESTERNO
VIDEOCITOFONICO A COLORI
HEVC/301
Posto esterno videocitofonico munito
di telecamera a colori CCD e LED a
luce bianca per l’illuminazione del
soggetto. Di caratteristiche e funzio-
nalità simili al posto esterno HEV/301.
Caratteristiche tecniche
• Alimentazione: 14÷18 Vcc.
• Assorbimento:
- a riposo con 14 Vcc 230 mA max;
- attivo con 14 Vcc 380 mA max;
- con elettroserratura attiva aggiun-
gere 500 mA;
- per ogni HEP/306-HEP/312D
aggiungere 35 mA;
- per ogni XDV/300A collegato
aggiungere 40 mA;
- per 64 derivati interni aggiungere
64 mA.
• Segreto di conversazione audio/
video.
• Comando elettroserratura: di tipo
impulsivo per elettroserratura a 12
V 1 A.
• Tempo attivazione elettroserratura:
regolabile da 1 a 15 s.
• Tempo di attivazione dell’impianto:
60 s.
• Tempo di durata della chiamata:
30 s.
• Uscita bus: alimentazione a 15 Vcc
per amplificatore e derivati interni
driver video di tipo bilanciato (Z =
100
Ω).
• Uscita comando aux 1: 3,5 Vcc a 1
mA (disponibile solo a posto ester-
no attivo, tempo di attivazione ugua-
le a quello dell’elettroserratura).
• Uscita comando aux 2: 3,5 Vcc a 1
mA (sempre disponibile su tutti i
posti esterni, tempo di attivazione
uguale a quello dell’elettroserratura).
• Uscita attivazione posto esterno:
3,5 Vcc a 1 mA (attivo per tutto il
tempo della comunicazione)
• Temperatura di funzionamento: da
-15 °C a +50 °C.
Caratteristiche telecamera del posto
esterno HEV/301
• Standard video: CCIR (EIA).
• Sensore: CCD 1/4”.
• Frequenza orizzontale: 15.625 Hz
(15.750 Hz EIA).
• Frequenza verticale: 50 Hz (60 Hz
EIA).
• Uscita video: 1Vpp composito su
75 Ω.
• Risoluzione: 380 linee.
• Illuminazione minima: 5 lx.
• Rapporto segnale disturbo: 45 dB.
• Otturatore: elettronico automatico
da 1/50 s a 1/100.000 s.
• Obiettivo: a focale fissa f 3.7 F 4.5.
Caratteristiche telecamera del posto
esterno HEVC/301
• Standard video: PAL.
• Sensore: CCD 1/4”.
• Frequenza orizzontale: 15.625 Hz.
• Frequenza verticale: 50 Hz.
• Uscita video: 1Vpp composito su
75 Ω.
• Risoluzione: 330 linee.
• Illuminazione minima: 50 lx.
• Rapporto segnale disturbo: 46 dB.
• Otturatore: elettronico automatico.
• Obiettivo: a focale fissa f 3,7 F 5
(pin-hole).
INSTALLAZIONE
Videocitofono a colori vivavoce
NVM/301+NC/321
Il modulo monitor può essere installa-
to, abbinato al modulo vivavoce
NC/321, in unica scatola incasso con
l’aggiunta del telaio NS/61 (fig. 3),
oppure da solo abbinato al modulo
vivavoce (fig. 4).
In quest’ultimo caso la distanza fra i
due moduli è subordinata dalla lun-
ghezza (24 cm) del cablaggio in
dotazione.
Murare la scatola incasso a filo muro
e ad una altezza adeguata all’utente.
NOTA. Qualora fosse necessario
estrarre il modulo monitor dal telaio
(montaggio del modulo NVM/301
separato dal modulo NC/321) agire
con un cacciavite come indicato in fig.
6 e spingere dalla parte posteriore.

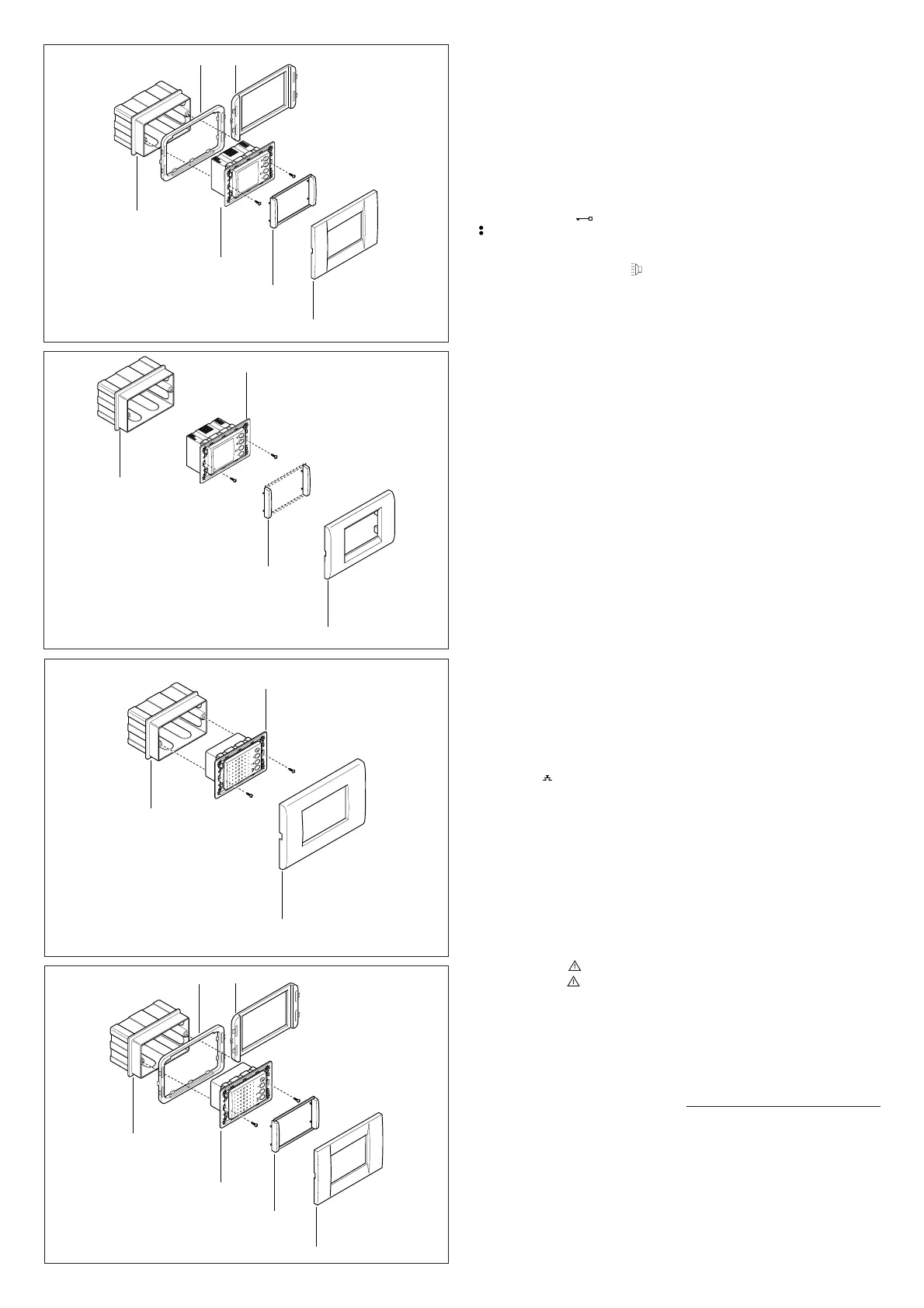

Esempi di montaggio del videoci-
tofono NVM/301+NC/321 in una
scatola incasso unificata da sei
moduli con alcune placche in com-
mercio:
1 - Placca BTICINO serie Living
International art. L4807 o Light art.
N4807(fig. 7)
A (scatola incasso)
B (telaio BPT) (kit NS/61)
C (2 adattatori copriforo BPT da 6,5
mm) (kit NS/61)
D (1 adattatore copriforo BPT da 8,5
mm) (kit NS/61)
E (placca)
Togliere i due adattatori copriforo
laterali da 4,5 mm e inserire i due
adattatori laterali in dotazione da 6,5
mm (fig. 8).
