Caratteristiche tecniche
• Standard video: PAL/NTSC.
• Display: LCD TFT a colori da 3,5”.
• Alimentazione locale: 12÷16 Vca o 14÷18 Vcc,
centralizzata 14÷18 Vcc.
• Alimentazione da BUS: 15÷20 Vcc.
• Assorbimento: 400 mA max (<1 mA a riposo).
• Numero derivati attivi contemporaneamente da
BUS X1: 1.
• Numero massimo di derivati che si possono col-
legare all’alimentatore XA/300LR: 100.
• Numero massimo di derivati che si possono colle-
gare a un posto esterno X1: 64 (100 con XAS/301).
• Linea di collegamento X1: doppino non polariz-
zato Z = 100 Ω.
• Temperatura di funzionamento: da 0 °C a +35 °C.
POSTO ESTERNO VIDEOCITOFONICO HEV/301
Posto esterno videocitofonico a un pulsante che
permette la completa gestione dell’impianto.
Con l’abbinamento delle targhe pulsanti HEP/306-
HEP/312D è possibile realizzare impianti fino ad un
massimo di 64 utenze.
Per i collegamenti con i derivati interni il posto esterno
utilizza il bus BPT X1 TECHNOLOGY, che consente di
trasmettere in un unico doppino, twistato di tipo telefo-
nico, tutti i segnali per il funzionamento dell’impianto.
È possibile aggiungere, in serie al primo posto
esterno, altri tre posti esterni sia videocitofonici che
citofonici senza l’utilizzo di ulteriori apparecchiature
(selettori, distributori).
Il posto esterno è predisposto per alloggiare il kit di
segnalazione luminosa di impianto occupato KHSO
e 1 kit di chiamata KHPS (o 1 kit KHPD).
Il posto esterno è completo di:

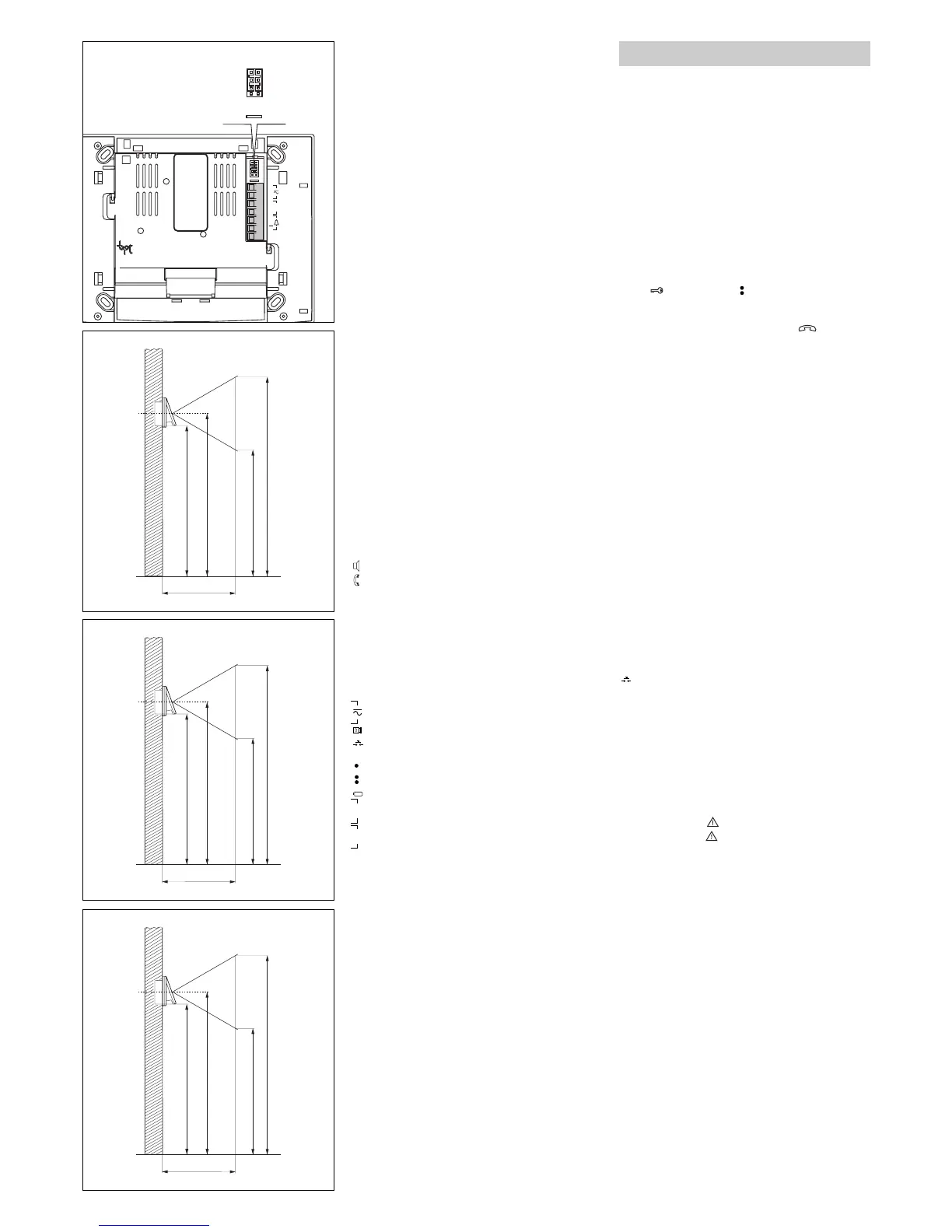

- telecamera CCD orientabile manualmente, sia in
orizzontale che in verticale di ±11° (fig. 26), con
obiettivo a focale fissa (per le dimensioni della zona
di ripresa vedere la fig. 27);
- gruppo fonico;
- LED ad infrarossi per l’illuminazione del soggetto;
- tre potenziometri per le seguenti funzioni (fig. 26-28):
regolazione del volume al posto esterno;
regolazione del volume al derivato interno;
P1 regolazione (da 1 a 15 s) del tempo di attivazio-
ne elettroserratura.
Il posto esterno è munito di segnalazione acustica
di impianto occupato e di elettroserratura attiva.
I cablaggi in dotazione permettono un facile colle-
gamento alle varie apparecchiature che compon-
gono il posto esterno.
Funzione dei morsetti
14÷18V cc
alimentazione
uscita elettroserratura
pulsante apriporta
– massa per elettroserratura
uscita comando ausiliario 1
uscita comando ausiliario 2
uscita abilitazione posto esterno
B IN
ingresso bus da altri
posti esterni
B OUT
uscita bus verso i derivati interni o altri
posti esterni
Funzione dei connettori
Connettore CN1 a 5 vie: da utilizzare per il collega-
mento alla targa HEP/306 o HEP/312D.
Connettore CN3 a 3 vie: da utilizzare per il collega-
mento ai pulsanti KHPS o KHPD.
1-rosso: al pulsante n.2.
2-arancio: al pulsante n.3.
3-giallo: al pulsante n.4.
ATTENZIONE. In impianti con più posti esterni è
necessario mantenere la medesima disposizione
dei pulsanti di chiamata.
Connettore CN4: già fornito connesso.
1-nero: al pulsante n.1.
2-marrone: al pulsante n.1.
3-verde: ai LED illuminazione pulsanti.
4-giallo: ai LED illuminazione pulsanti.
Connettore CN5 a 2 vie: da utilizzare per il collega-
mento al kit di segnalazione luminosa KHSO.
Funzione dei ponticelli SW1 e SW2 (fig. 28)
SW1: programmazione automatica numero posti
esterni (default 1).
SW2: programmazione derivati interni.
ATTENZIONE. I conduttori dei cablaggi non uti-
lizzati devono essere isolati.
Programmazione numero posti esterni (operazio-
ne necessaria solo in presenza di più posti esterni)
1 - Posizionarsi sull’ultimo posto esterno collegato
in serie al bus (generalmente quello con i morsetti
B IN non connessi).
2 - Togliere il ponticello SW1.
3 - Attendere la nota di conferma (3÷15 s circa).
Il numero delle note di conferma segnalano anche
il numero di posti esterni presenti e programmati (1
nota per il posto esterno principale e 1 nota per
ogni posto esterno secondario).
4 - Reinserire il ponticello SW1.
Programmazione derivati interni
1 - Togliere il ponticello SW2 da un qualsiasi posto
esterno.
2 - Premere contemporaneamente i pulsanti apri-
porta e ausiliario 2 per almeno 1 s (l’attiva-
zione del video, se presente, conferma l’avvenuta
operazione).
3 - Premere brevemente il pulsante per entra-
re in comunicazione con il posto esterno.
4 - Dal posto esterno premere il pulsante di chia-
mata al quale associare il derivato interno.
5 - Ripetere l’operazione dal punto 2 per tutti i rima-
nenti derivati interni.
6 - Reinserire il ponticello SW2 per uscire dalla pro-
grammazione.
ATTENZIONE. La procedura di programmazione
del selettore VSE/301, se presente, deve essere
eseguita solo dopo la programmazione di asso-
ciazione delle chiamate dai posti esterni ai deri-
vati interni.
Negli impianti con XA/300LR si raccomanda di
raccogliere i codici identificativi ID (SN) dei deri-
vati interni, applicati all’esterno del mobile, e
riportarli nelle tabelle allegate alle apparecchia-
ture XA/300LR, MPP/300LR e IPC/300LR.
NOTA. Una volta programmato l’alimentatore
mediante PCS/300 o MPP/300LR non sarà più
possibile accedere alla programmazione base
dei posti esterni. Per ripristinare le condizioni di
default vedere capitolo dedicato.
Ripristino condizioni di default dal posto esterno
1 - Togliere il ponticello SW1.
2 - Chiudere il contatto dell’apriporta a massa (–,
).
Una nota acustica conferma l’avvenuta operazione.
3 - Reinserire il ponticello SW1.
POSTO ESTERNO VIDEOCITOFONICO
A COLORI HEVC/301
Posto esterno videocitofonico munito di telecamera
a colori CCD e LED a luce bianca per l’illuminazio-
ne del soggetto. Di caratteristiche e funzionalità
simili al posto esterno HEV/301.
Caratteristiche tecniche
• Alimentazione: 14÷18 Vcc.
• Assorbimento:
- a riposo con 14 Vcc 230 mA max;
- attivo con 14 Vcc 380 mA max;
- con elettroserratura attiva aggiungere 500 mA;
- per ogni HEP/306-HEP/312D aggiungere 35 mA;
- per ogni XDV/300A collegato aggiungere 40 mA;
- per 64 derivati interni aggiungere 64 mA.
• Segreto di conversazione audio/video.
• Comando elettroserratura: di tipo impulsivo per
elettroserratura a 12 V 1 A.
• Tempo attivazione elettroserratura: regolabile da
1 a 15 s.
• Tempo di attivazione dell’impianto: 60 s.
• Tempo di durata della chiamata: 30 s.
• Uscita bus: alimentazione a 15 Vcc per amplifi-
catore e derivati interni driver video di tipo bilan-
ciato (Z = 100 Ω).
• Uscita comando aux 1: 3,5 Vcc a 1 mA (disponi-
bile solo a posto esterno attivo, tempo di attiva-
zione uguale a quello dell’elettroserratura).
• Uscita comando aux 2: 3,5 Vcc a 1 mA (sempre
disponibile su tutti i posti esterni, tempo di attiva-
zione uguale a quello dell’elettroserratura).
• Uscita attivazione posto esterno: 3,5 Vcc a 1 mA
(attivo per tutto il tempo della comunicazione)
• Temperatura di funzionamento: da -15 °C a +50 °C.
Caratteristiche telecamera del posto esterno
HEV/301
• Standard video: CCIR (EIA).
