MINI
USB
RS232
PROG
DL2
DL1
RFID
PROG
+
–
+12V
BIN1
BIN2
BIN3 BOUT
M1
A
Page 4 - Manuel FB00353-FR - vers. 1 - 12/2015 - © CAME S.p.A.
Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Bornier
~ ~
Alimentation secteur
Bornier
Sortie Aux. 1 Open Collector max. 100 mA
+12 V
Commun
Sortie Aux. 2 Open Collector max. 100 mA
+ –
Alimentation Postes externes 18 VDC (*)
B IN1
Entrée ligne BUS depuis le poste externe 1
B IN2
Entrée ligne BUS depuis le poste externe 2
B IN3
Entrée ligne BUS depuis le poste externe 3
B OUT
Sortie colonne montante
(*) L’appareil est protégé électroniquement contre les surcharges et les
courts-circuits.
Connecteurs
MINI
USB
Pour la programmation par PC
RS232
Non utilisé
Bouton
PROG
Pour la programmation des postes externes (**)
Cavalier
RFID
PROG
Pour la mémorisation/élimination de codes et TAG (**)
LED
Couleur Signification
DL1 (**) Jaune État de programmation
DL2 Vert USB connecté
(**) Se référer au manuel de programmation des postes externes
DC/01-DVC/01-
DC/01ME-DVC/01ME
, code FB00232.

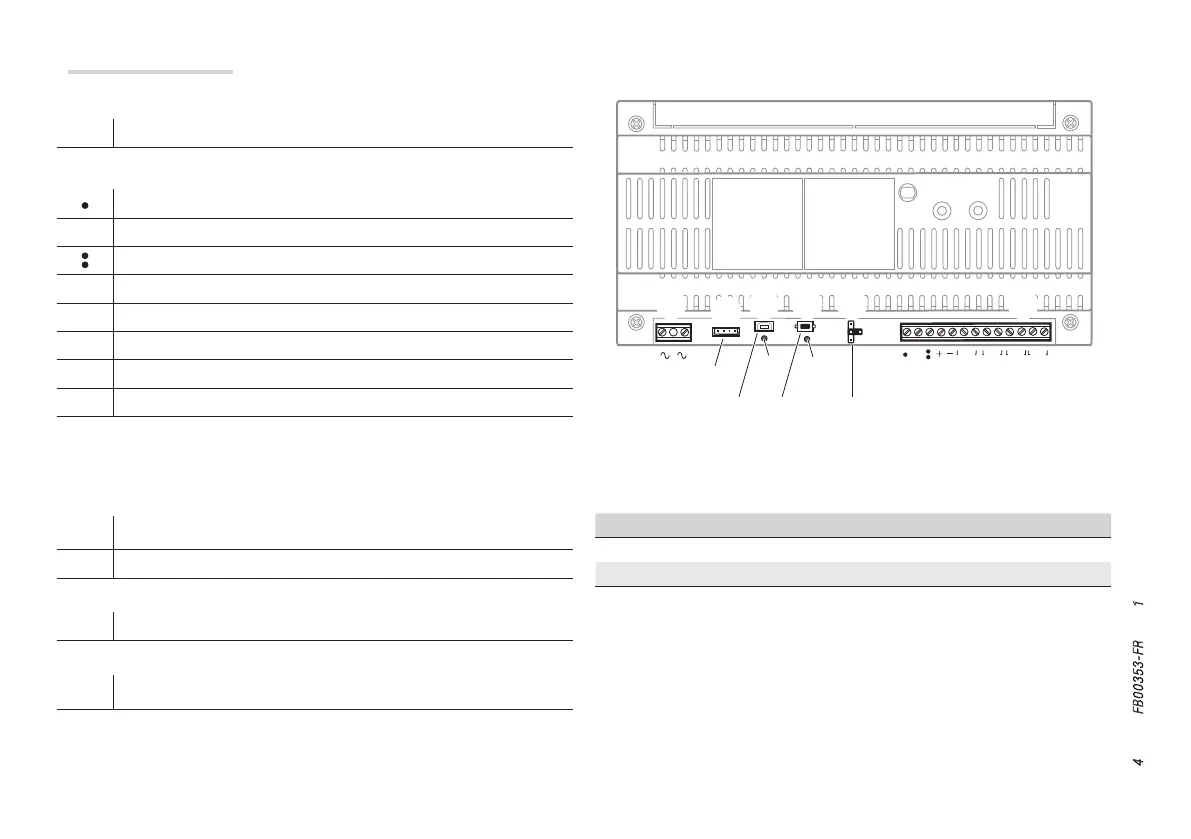

Composants principaux
