MINI
USB
RS232
PROG
DL2
DL1
RFID
PROG
+
–
+12V
BIN1
BIN2
BIN3 BOUT
M1
A
Pag. 4 - Manuale FB00353-IT - ver. 1 - 12/2015 - © CAME S.p.A.
I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Morsettiera
~ ~
Alimentazione di rete
Morsettiera
Uscita Aux 1 Open Collector max 100 mA
+12 V
Comune
Uscita Aux 2 Open Collector max 100 mA
+ –
Alimentazione Posti esterni 18 V DC (*)
B IN1
Ingresso linea BUS dal posto esterno 1
B IN2
Ingresso linea BUS dal posto esterno 2
B IN3
Ingresso linea BUS dal posto esterno 3
B OUT
Uscita montante
(*) L’apparecchio è protetto elettronicamente contro sovraccarichi e
cortocircuiti.
Connettori
MINI
USB
Per la programmazione da PC
RS232
Non utilizzato
Pulsante
PROG
Per la programmazione dei posti esterni (**)
Jumper
RFID
PROG
Per la memorizzazione/cancellazione di codici e TAG (**)
LED
Colore Significato
DL1 (**) Giallo Stato di programmazione
DL2 Verde USB collegata
(**) Fare riferimento al Manuale di Programmazione dei Posti Esterni
DC/01-
DVC/01-DC/01ME-DVC/01ME
, codice FB00232.

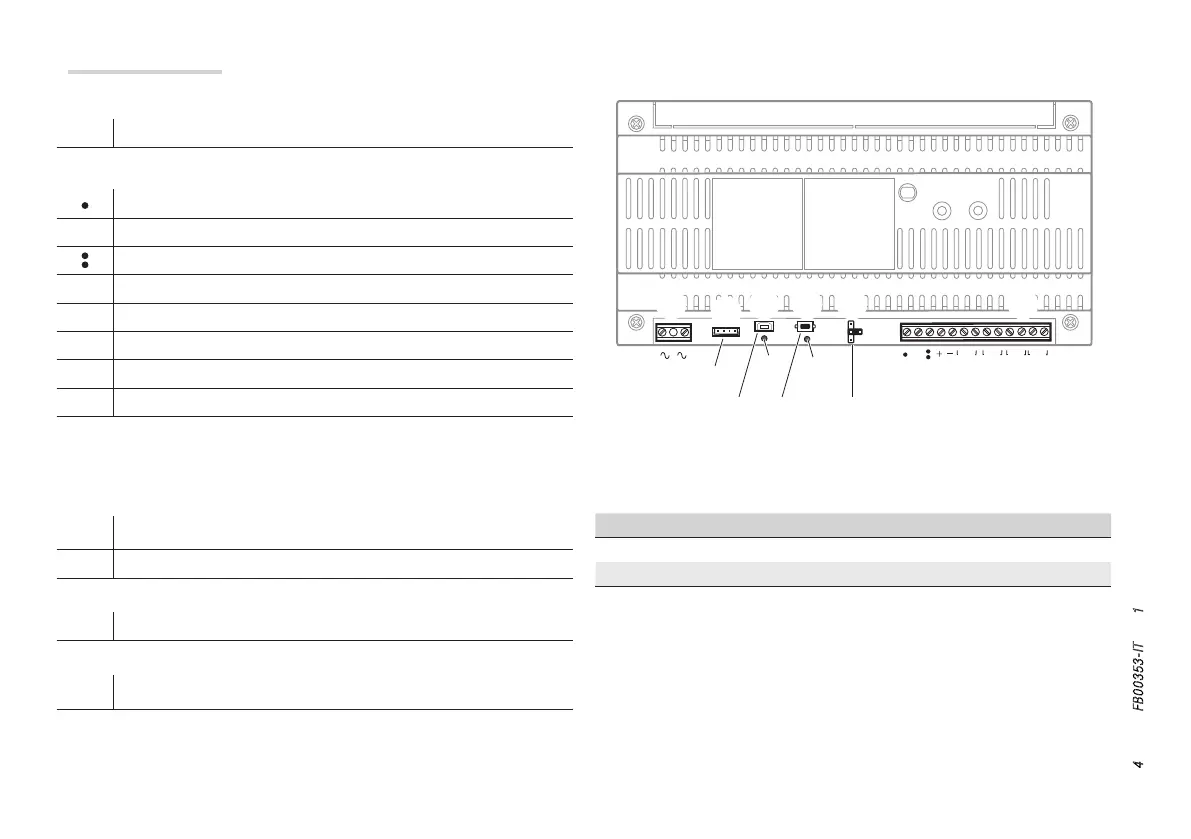

Componenti principali
