MINI
USB
RS232
PROG
DL2
DL1
RFID
PROG
+
–
+12V
BIN1
BIN2
BIN3 BOUT
M1
A
Стр. 4 - Руководство FB00353-RU - вер. 1 - 12/2015 - © CAME S.p.A.
Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

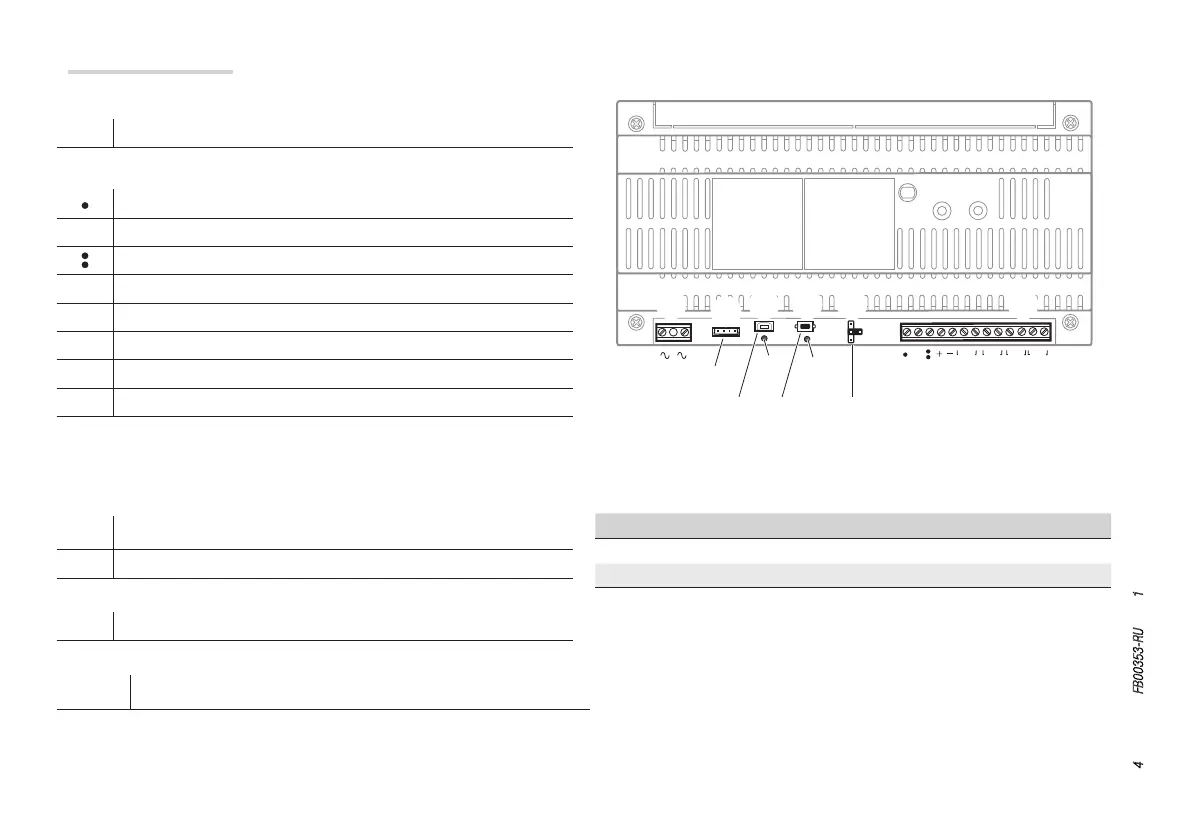

Клеммная колодка
~ ~
Сеть электропитания
Клеммная колодка
Выход Aux 1, открытый коллектор, макс. 100 мA
+12 V
общий
Выход Aux 2, открытый коллектор, макс. 100 мA
+ –
Электропитание вызывных панелей =18 В (*)
B IN1
Вход ШИНЫ с вызывной панели 1
B IN2
Вход ШИНЫ с вызывной панели 2
B IN3
Вход ШИНЫ с вызывной панели 3
B OUT
Выход шины
(*) Устройство оснащено электронной защитой от перегрузок и коротких
замыканий.
Разъемы
MINI
USB
Для программирования с помощью ПК
RS232
Не используется
Кнопка
PROG
Для программирования вызывных панелей (**)
Перемычка
КАРТА
RFID PROG
Для запоминания/удаления кодов и TAG (**)
Светодиодные индикаторы
Цвет Значение
DL1 (**) Желтый Программирование
DL2 Зеленый Вставлен USB
(**) Смотрите руководство по программированию вызывных панелей
DC/01-
DVC/01-DC/01ME-DVC/01ME
, код FB00232.
Основные компоненты
