Bpt XA/300LR - Page 9

9
11

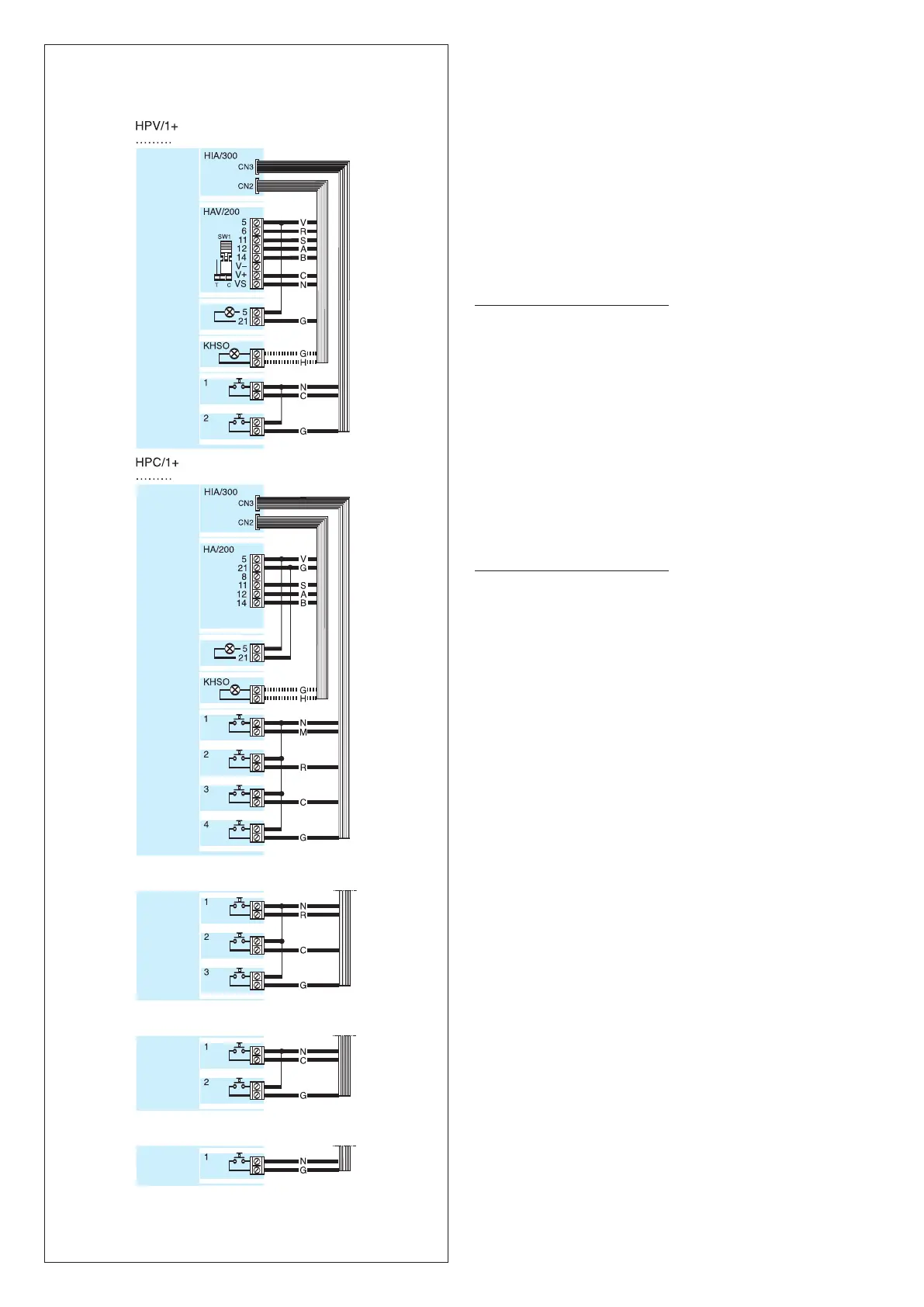

Fig.11 Colour coding of wires relating
to CN2-CN3 wiring for connecting
interface HIA/300 to the units installed
in front plates HPV/1 and HPC/1.
W
ARNING. Which wire is used for
connection will depend on the num-
ber of buttons installed.
Fig.11 Color de los conductores
c
orrespondientes a los cableados
CN2-CN3 para las conexiones de la
interfaz HIA/300 a las unidades insta-
ladas en la placa exterior HPV/1 y
HPC/1.
A
TENCIÓN. El conductor de
conexión varía en función del número
de pulsadores instalados.
C
N2
A:
light blue, azul claro
B: white, blanco
C
:
o
range, naranja
G: yellow, amarillo
H: grey, gris
N: black, negro
R: red, rojo
S
:
p
ink, rosa
V: green, verde
CN3
C: orange, naranja
G: yellow, amarillo
M: brown, marrón
N: black, negro
R: red, rojo
