S19-2000, S19-2000EFX Installation
12 7/23/2014 Bradley • 215-1291 Rév. R; ECN 14-09-026
5

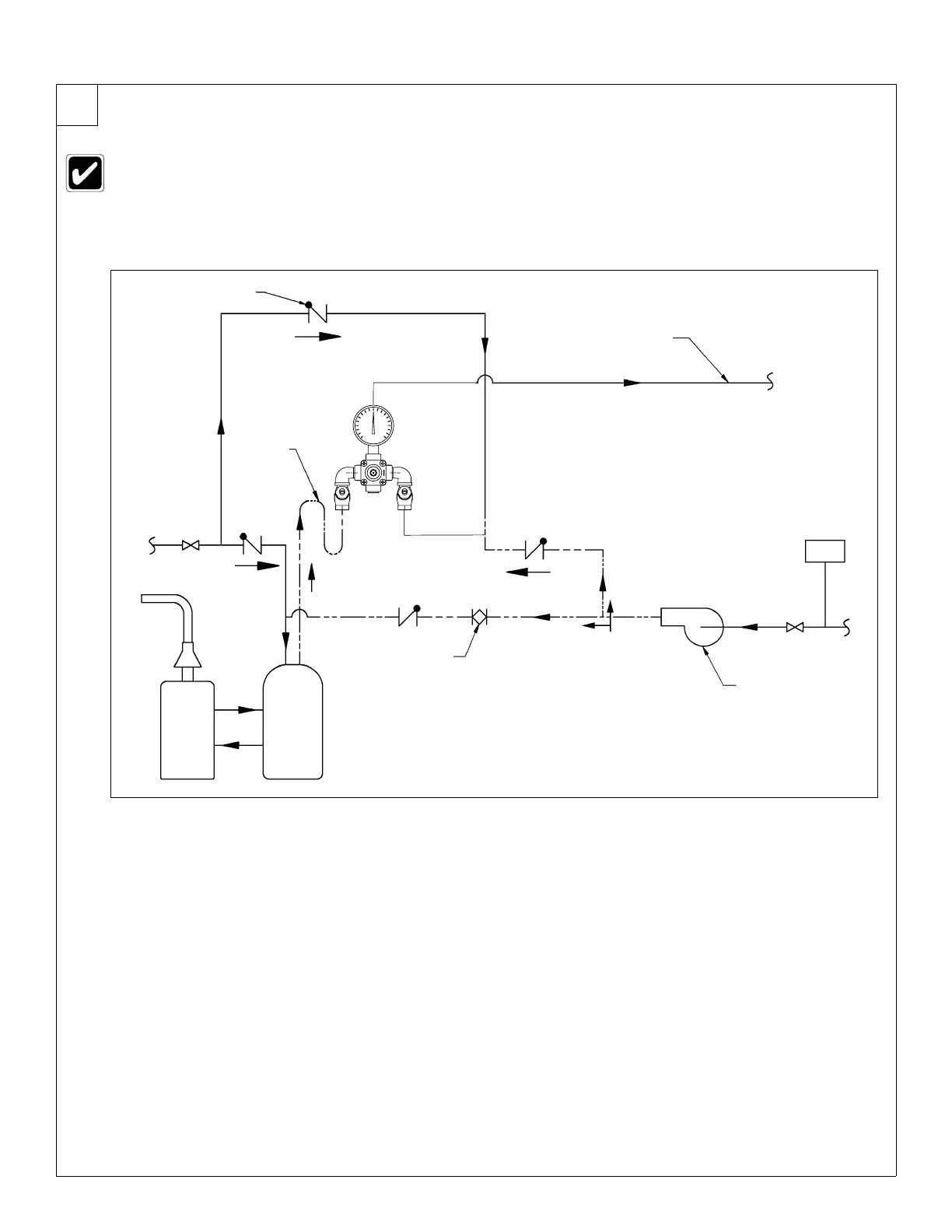

Configuration de recirculation en option
Clapet de non-retour
(typ.)
FROID
CHAUD
Piège à chaleur
Chute de 28"
(711 mm)
Robinet d’équilibrage (typ.)
Chauffe-eau
Réservoir
Flux d’eau tempérée
Flux de retour
Rupteur thermique
Eau tempérée
recirculée
Pompe de recirculation
Eau froide
La recirculation de l’eau dans le circuit assure une régulation constante de la température de l’eau. Purger les conduites
d’alimentation avec soin après avoir terminé l’installation. Fermer tous les appareils et les condamner provisoirement durant
le processus de recirculation.
1. Couper la pompe de recirculation et ouvrir l’alimentation d’eau au niveau de l’appareil d’urgence (un débit d’eau de 11 à 19 l/min
[3 à 5 gal/min] est requis).
2. Laisser l’eau s’écouler à travers le système jusqu’à obtenir une température constante. Si la température souhaitée n’est pas
obtenue, réajuster la température comme indiqué à l’étape 3 à la page précédente.
3. Dès que l’eau atteint la bonne température, activer la pompe de recirculation (vérifier que la température correcte a été obtenue
dans le système avant de poursuivre).
4. Contrôler la température de l’eau au niveau de la pompe de retour. Si la température dépasse le niveau approprié de 1 °C (2 °F),
ajuster le rupteur thermique haut (pour arrêter la pompe). Attendre que la température de retour de l’eau soit de 3 °C (5 °F) en
dessous du niveau approprié puis ajuster le rupteur thermique bas (pour remettre la pompe en marche).
5. Ouvrir complètement le robinet d’équilibrage.
6. Couper tous les appareils et vérifier qu’aucune eau ne circule à travers le système (le tuyau d’arrivée d’eau froide doit être tiède
au toucher).
7. Laisser le système fonctionner pendant 30 minutes ou plus sans eau. Si, au bout de trente minutes, la température de l’eau
augmente, elle peut être réajustée en fermant lentement le robinet d’équilibrage jusqu’à atteindre la température qui convient.
