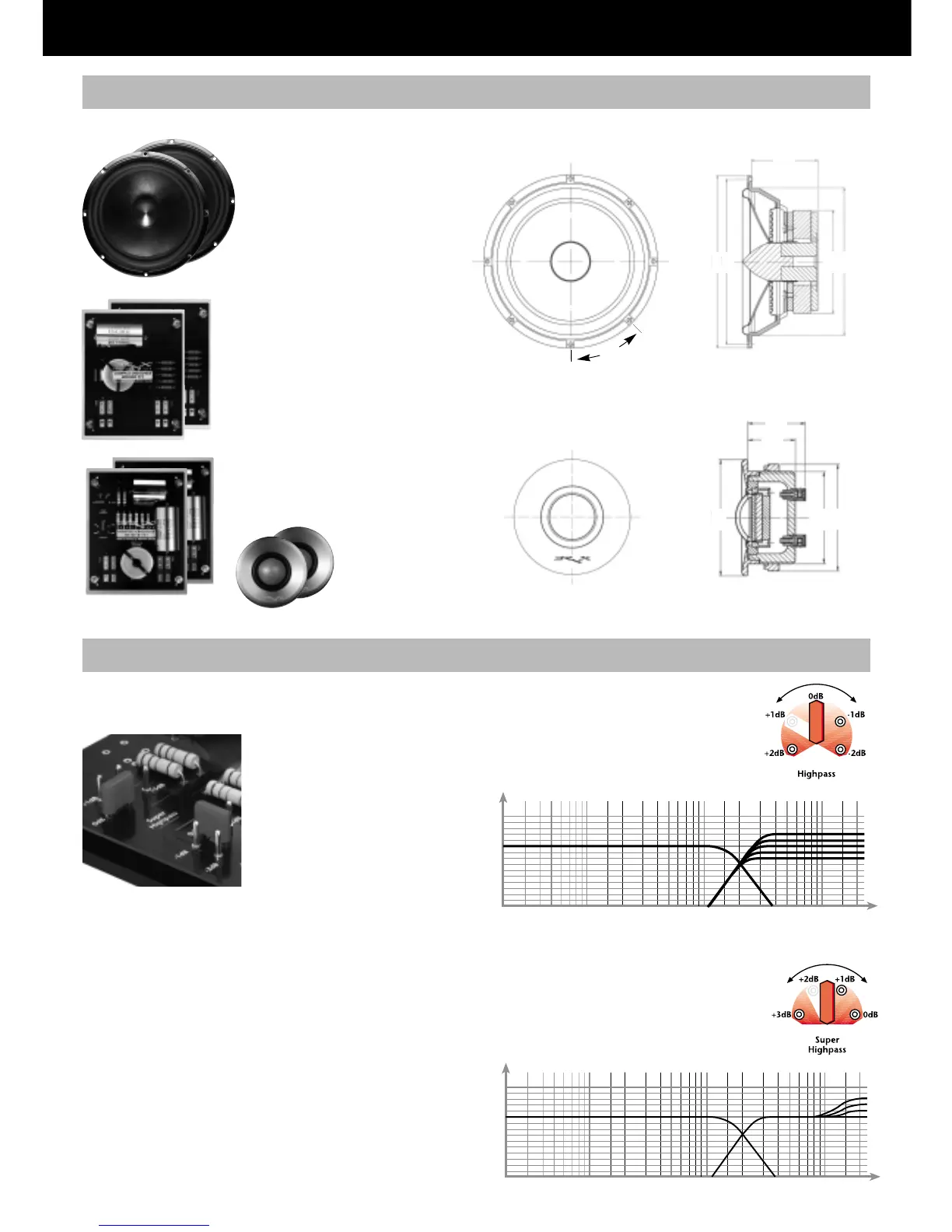

BRAX GRAPHIC PRO - Graphic Pro; Your Graphic Pro Set Consists of; Crossover Tweeter

Werkzeugset und Spezialschrauben
Tooling kit and special screws
2 Tieftönern TT1
2 Woofers TT1
2 Tiefpass-Frequenzweichen für TT1
2 Lowpass-Crossovers for TT1
2 Hochpass-Frequenzweichen für HT1
2 Highpass-Crossovers for HT1
2 Hochtönern HT 1
2 Tweeters HT 1
Ihr Graphic Pro Set besteht aus:/Your Graphic Pro Set consists of:
Graphic Pro
5
0
-5
-1 0
dB
20 10050 200 500
1K 2K 5K 10K 20K
5
0
-5
-1 0
dB
20 10050 200 500
1K 2K 5K 10K 20K
Highpass
Super Highpass
Ausschnitt Frequenzweiche Tweeter
Part of crossover tweeter
Hochtonanpassung
Highpass level adjustment
Jumper functions
Crossover Tweeter
Achtung
Zum Anschließen und Einstellen der Frequenzweichen müssen die
Plexiglas-Abdeckungen mit beiliegendem Werkzeug entfernt werden.
Caution
For connections and adjustments of the crossovers
remove the glass-look plexi cover with attached tool.
45°
ø167 ø160
64
ø100 ø143
ø63
ø50
ø58
25
31
