9

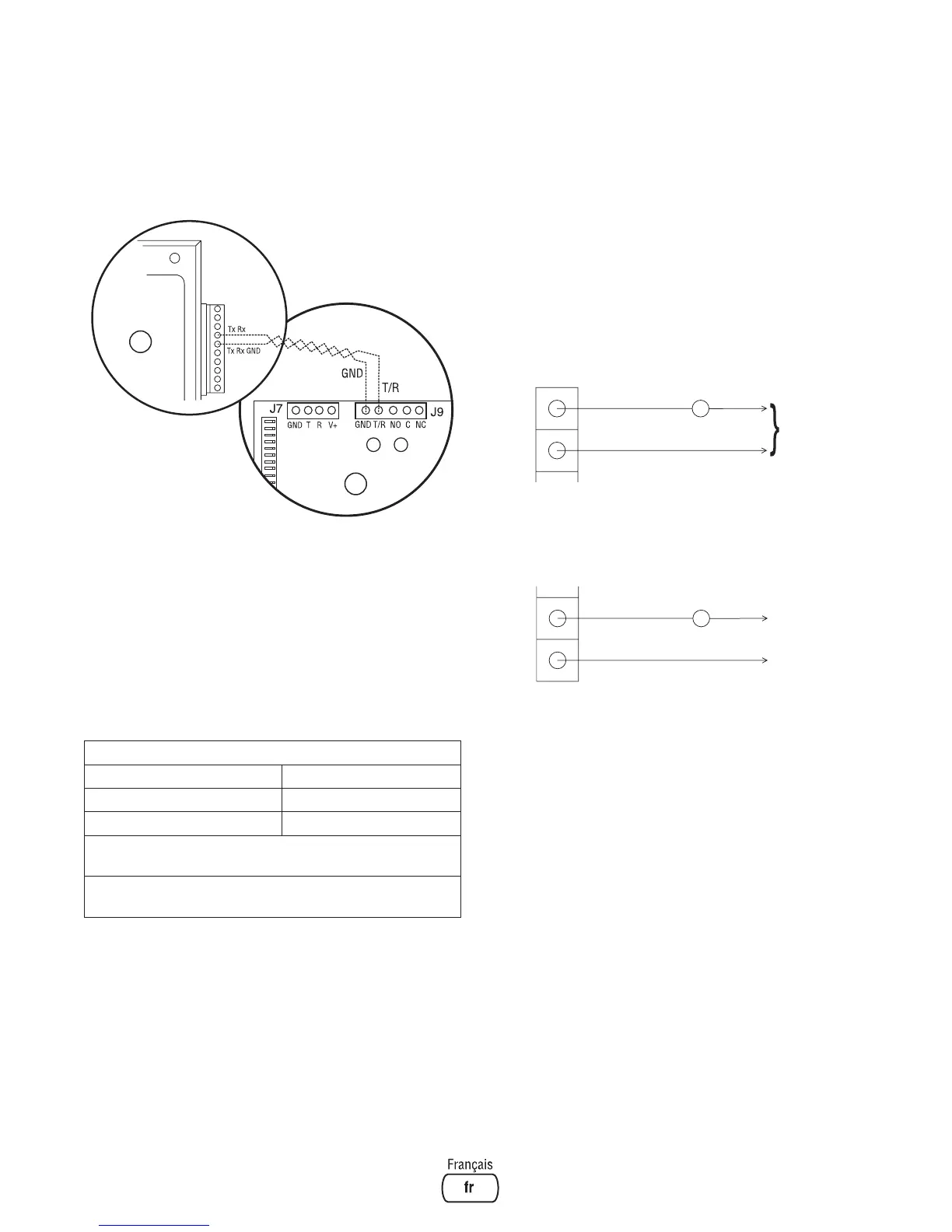

14. Branchezlesbornes«T\R»et«GND»dutableaude
commande du commutateur de transfert (B) aux bornes
«TxRx»et«TxRxGND»dutableaudecommande
de la génératrice (A) en utilisant des conducteurs en
cuivre à paire torsadée de 18 AWG, pas plus long
de200pieds,300Volts,75°C-90°Càl’aidedu
connecteur de dix pôles.
15. Serrez au couple approprié tous les raccords de fils et
attaches. Consultez l’étiquette à l’intérieur du boîtier
pour connaître les couples de serrage appropriés.
  •Lorsduraccordementauxblocsdebranchementde
la carte de circuit imprimé, ne fixez qu’un fil à chaque
vis de connexion.
  •Serrezlesvisdesblocsdebranchementà12lb/po
(13,5 newton-mètre).
L’illustration à la page 8 montre une installation réalisée
typique.Votreinstallationréellevariera.
Les couples de serrage des connecteurs sont les suivants :
Service - 5,5 Nm Terre - 5,5 Nm
Groupe électrogène - 5,5 Nm Commande - 1,4 Nm
Neutre - 12,5 Nm Blocs-fusibles - 1,4 Nm
Utilisez un inhibiteur d’oxydation sur toutes les bornes
en aluminium.
Toutes les languettes de contact des bornes et des ports
conviennent pour du fil de cuivre prévu pour 60/75 °C.
Câblage de contrôle
Un climatiseur peut être utilisé avec des contacts de
supervision sur les bornes A-A ou B-B. Les bornes A-A
ne peuvent être utilisées qu’avec une commande de
supervision. Les charges importantes ne peuvent être
utilisées qu’avec une commande de contacteurs sur les
bornes B-B. Des exemples de chacun des systèmes sont
présentés ci-dessous.
1. La barrette de raccordement du module de commande
du commutateur de transfert comporte quatre raccords
à l’usage du client. Deux ensembles de contacts
“normalement fermés” sont disponibles. Ils sont activés
lorsque la génératrice est mise en marche. Ils peuvent
servir au contrôle d’importantes charges branchées à la
génératrice comme. Exemple: climatiseur, chauffe-eau,
etc. Les charges peuvent être activées pourvu que la
génératrice produise la puissance nécessaire.
REMARQUE: Deux goulottes guide-fils sont fournies afin de
garder les charges de contrôle éloignées l’une de l’autre.
 2. Lesbornes«A-A»dumoduledecommande
servent à la commande du contacteur du climatiseur.
Les contacts sont branchés en série au circuit de
commande du contacteur du climatiseur.
 3. Lesbornes«B-B»dumoduledecommandeservent
au contrôle des charges importantes par le contacteur
fourni par l’installateur. Exemple : chauffe-eau
électriques. Les contacts sont branchés en série au
circuit de commande du contacteur.
4. Serrez au couple approprié tous les raccords de fils
et attaches. Consultez la partie intérieure du boîtier
du commutateur de transfert au sujet des couples
de serrage.
REMARQUE : Les lignes pointillées représentent les raccords
à l’usage du client.
Configuration du système
Vousdevezeffectuerlesétapessuivantessurlemodulede
commande avant d’utiliser le système :
 • Silagénératriceestsituéedansunezonerégulièrement
soumise à des températures inférieures à 40°F (4°C),
sélectionnez une durée de réchauffement de 50
secondes en déplaçant le cavalier installé sur JP2 de la
position«20»àlaposition«50».
 • RéglezlescommutateursDIPDPSW1etDPSW2du
module de commande à la valeur nominale en KW de
la génératrice résidentielle auxiliaire, tel que décrit à la
section Réglage des commutateurs DIP.
A
A
contacteur du climatiseur
24VAC
B
B
contacteur
neutre
120VAC
A
B
