12

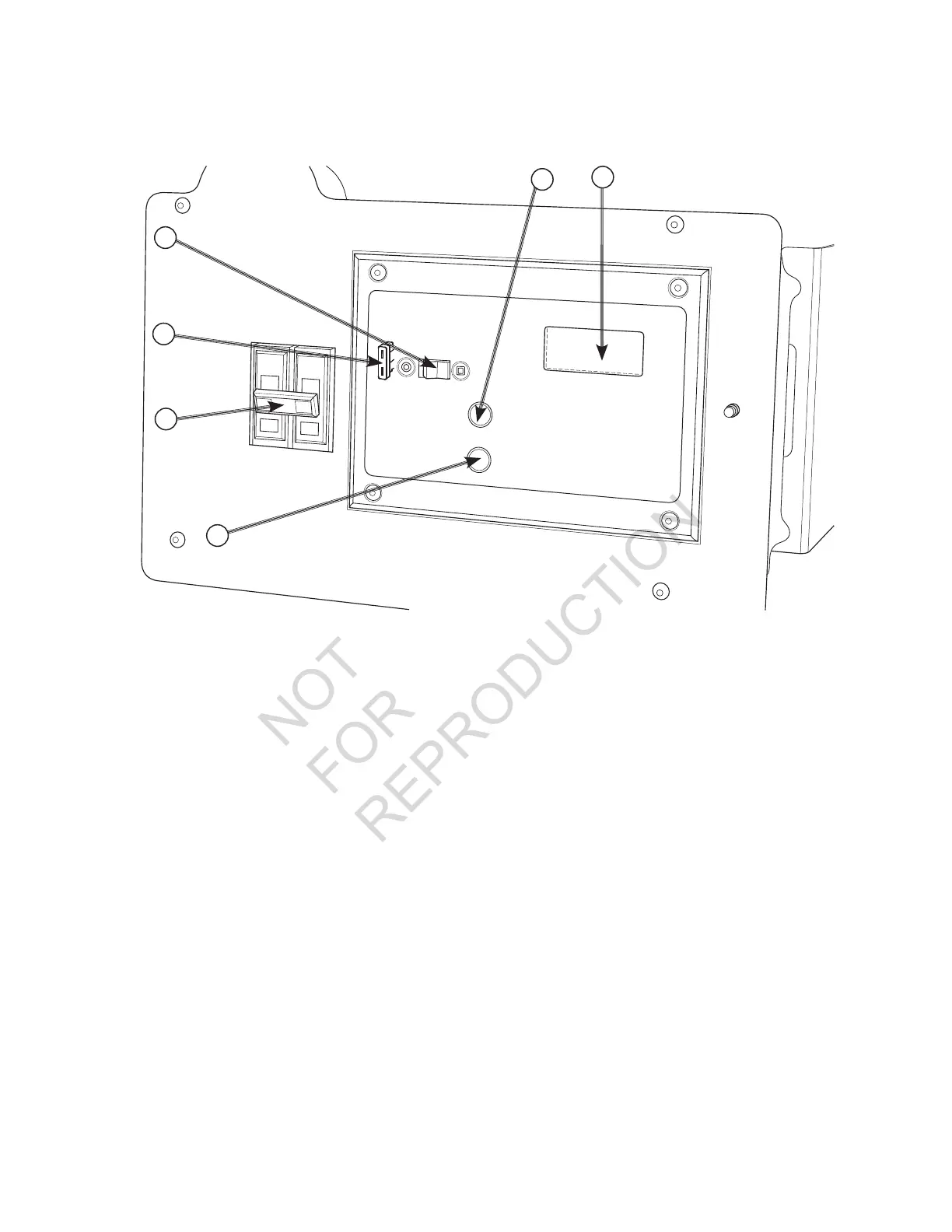

Tableau de commande de système
Comparez la présente illustration au tableau de commande de votre génératrice afin de vous familiariser avec l’emplacement
des importantes commandes suivantes:
A - SET EXERCISE (Interrupteur de réglage du cycle
d’exercice) - Utilisé pour régler le jour et l’heure du début
du cycle d’exercice. Le cycle d’exercice ne s’exécute u’en
mode AUTO.
B - Coupe-circuits - Protège le système contre les court-
circuits et autres conditions de surintensité. Celui-ci doit
être en position ON pour alimenter le commutateur de
transfert automatique.
C - Fusible de 15 A - Protège les circuits de commande C.C.
du groupe électrogène. Si le fusible est grillé (fondu et
ouvert) ou a été enlevé, le moteur ne peut être lancé ou
démarrer. Remplacez le fusible grillé uniuement par un
fusible ATO identiue de 15 A.
D - Interrupteur de système - Ce dispositif à deux positions
est la commande la plus importante du système et
s’utilise comme suit:
•Lapositionnormaledefonctionnementestlaposition
“AUTO”. Si une panne d’électricité est détectée,
le système démarrera la génératrice. Lorsue
l’électricité est rétablie, laissez le moteur stabiliser les
températures internes, fermez la génératrice et attendez
la prochaine panne d’électricité.
•Laposition“OFF” ferme la génératrice uand elle
fonctionne, ce ui empêche l’unité de démarrer et de
remettre à zéro toute détection de panne.
E - MANUAL OVER-RIDE (Interrupteur de surpassement
manuel) - Lorsque l’interrupteur de système est à la
position AUTO, maintenez le bouton enfoncé pendant six
secondes pour démarrer la génératrice. Pour éteindre la
génératrice, maintenez le bouton de surpassement manuel
enfoncé jusqu’à ce que le moteur s’arrête.
F - Affichage numériue - Affiche le nombre total d’heures
de fonctionnement de la génératrice et les codes de
défaillance. Utilisé pour planifier les tâches d’entretien
et le dépannage des problèmes de fonctionnement du
groupe électrogène résidentiel. Un chiffre constant affiché
indique le nombre total des heures de fonctionnement.
Lors de conditions de défaillance, « FC » clignote suivi
d’un code de défaillance. Toutes les conditions de panne
sont décrites dans la section Système de détection
desdéfaillances.
FAULT CODES
SYSTEM
MANUAL
OVER-RIDE
SET
EXERCISE
A
C
D
E
F
B
NOT
FOR
REPRODUCTION
