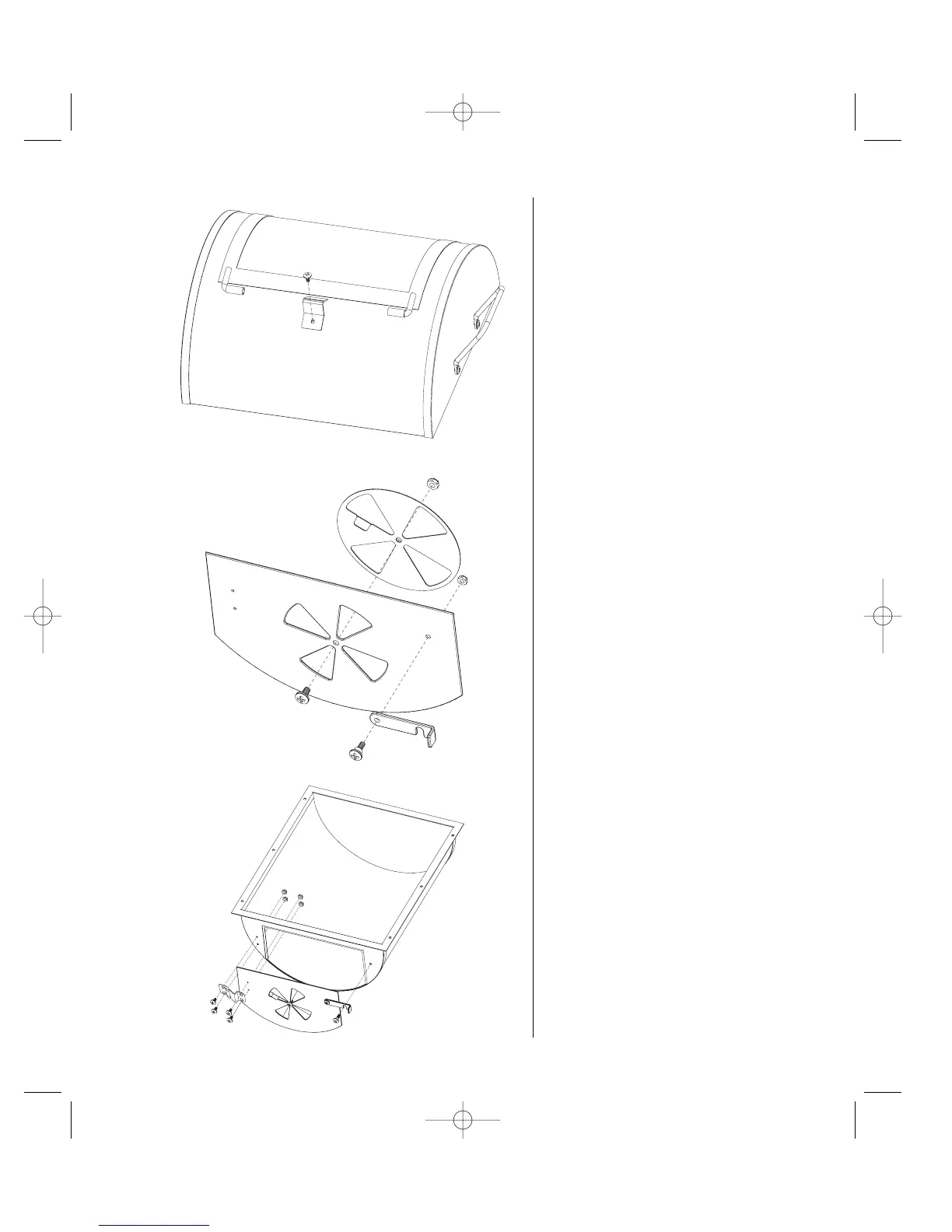

Étape 10
Fixer le butoir du couvercle du caisson
(article no 24) à l’aide d’une vis à tête
Phillips M5 x 12 mm et d’un écrou M5.
Étape 11
Fixer l’obturateur d’air (article no 31) à la
porte du caisson (article no 30) à l’aide
d’une vis à tête Phillips M6 x 12 mm et
d’un écrou M6. Ne pas trop serrer
l’obturateur qui doit se déplacer librement.
Fixer le verrou de porte (article no 33) à
l’aide d’une vis à épaulement à tête Phillips
M5 x 12 mm et d’un écrou M5, tel qu’il est
illustré.
Étape 12
Fixer la charnière de la porte du caisson
(article no 29) à l’extérieur de la porte
(article no 30) et à la base du caisson
(article no 34) à l’aide de quatre vis à tête
Phillips M5 x 12 mm et d'écrous M5.
Fixer une vis à épaulement à tête Phillips
M6 x 15 mm dans la base du caisson
(article no 34) pour le verrou de la porte
(article no 33).
