ITALIANO 39
!
Consigliamo di posizionare sotto i rubinetti di erogazione
dell’acqua un recipiente adatto, poiché l’acqua rimasta all’in-
terno dei tubi potrebbe fuoriuscire quando li si svita.
d) Svita il rubinetto della cucina: non ci sono istruzioni di smontag-
gio standard ma in generale è sufficiente una chiave regolabile
per lo smontaggio.
e) Estrai sia il rubinetto da cucina che i tubi flessibili.
!
Posiziona un recipiente adatto sotto l’erogazione dell’acqua.
Apri l’erogazione di acqua per sciacquare abbondantemente i
tubi prima dell’installazione del nuovo rubinetto. Fai attenzione
all’erogazione di acqua calda.
f) Inserisci il filtro per rubinetto dell’acqua a 3 stadi nel foro da
35 mm. Verifica l’ordine corretto dei componenti. Verifica la po-
sizione del rubinetto e stringi il dado, quindi le 2 viti aggiuntive
(fig. 5, n. 7 e 8).
Fase 4: Installazione del sistema di filtrazione
Segui lo schema riportato di seguito (vedi fig. 6) ed esegui le fasi
nell’ordine corretto.
!
Se non hai a disposizione un punto di erogazione di acqua
fredda aggiuntivo da 3/8" per il filtro per rubinetto dell’acqua a
3 stadi nella tua cucina, devi installare il raccordo a T fornito.
Solo UK: Se l’erogatore dell’acqua non e compatibile con
il connettore da 3/8", applicare l’adattatore fornito. Il kit di
installazione viene fornito con due adattatori da 1/2".
Collegamento del raccordo a T
Collega il raccordo a T fornito al rubinetto d’arresto dell’acqua
fredda. Verifica che la guarnizione pre-assemblata sia nella posizione
corretta.
Collegamento dei tubi flessibili
Tutti i tubi flessibili sono dotati di guarnizioni pre-installate. Verifica
che tutte le guarnizioni pre-assemblate siano presenti e installate
correttamente.
A) 3 tubi flessibili dal filtro per rubinetto
- Collega il tubo flessibile con la striscia rossa nel rubinetto di ero-
gazione dell’acqua calda.
-
Collega il tubo flessibile con la striscia blu in un lato del raccordo a T.
- Collega il tubo flessibile grigio da 1.000 mm collegato al rubi-
netto con filtro all’uscita della testa del filtro etichettata con una
freccia “OUT”.
Anche in questo caso verifica che le guarnizioni sia posizionate
correttamente!
B) Tubi separati forniti nel kit di installazione
- Prendi il tubo con due connettori. Collega un’estremità con il lato
libero al raccordo a T.
- Collega l’altra estremità all’ingresso della testa del filtro. È indi-
cato con un’etichetta “IN” (ingresso) e contrassegnato da una
freccia.
Verifica che le guarnizioni sia posizionate correttamente!
Verifica che tutti i raccordi siano serrati correttamente. Evita il serrag-
gio eccessivo.

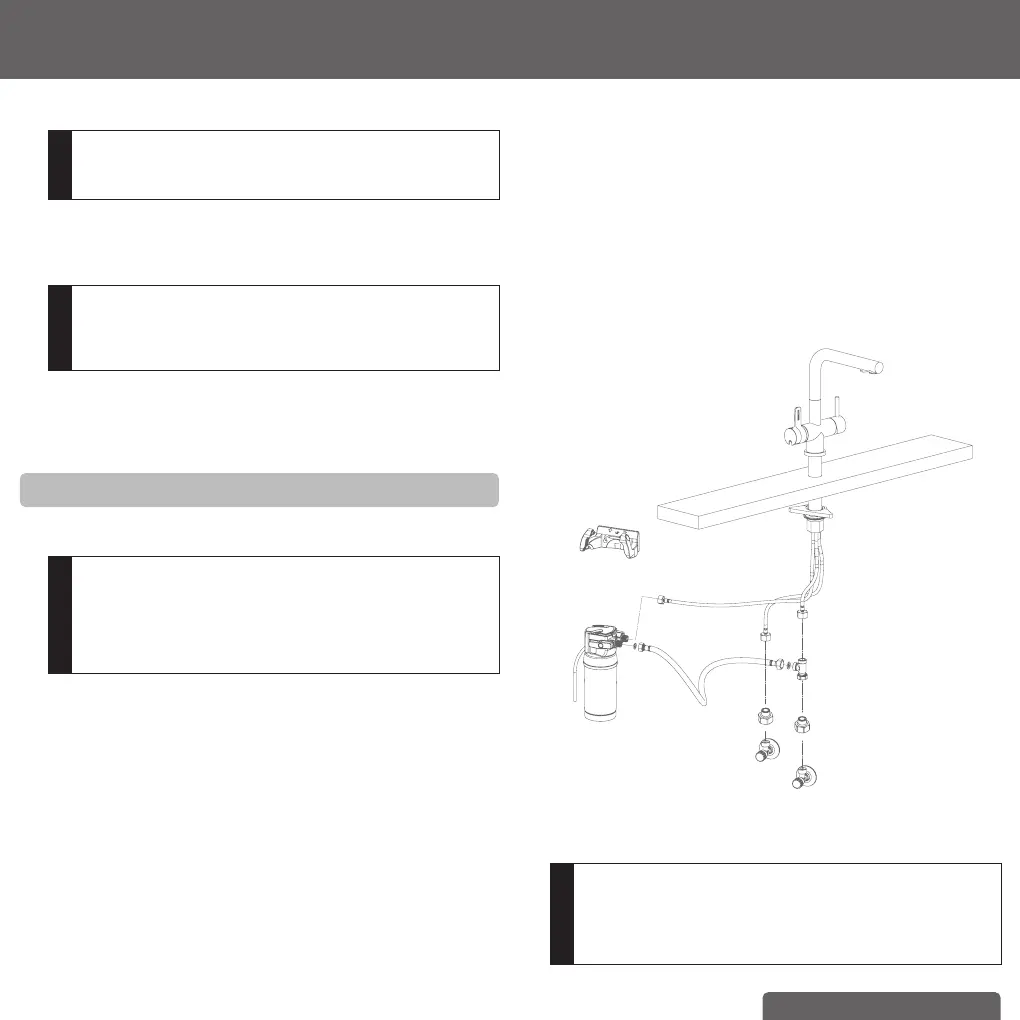

(Fig. 6)
Erogazione di
acqua calda
Erogazione di
acqua fredda
Adattatori da 1/2" - 3/8,
solo UK)
!
La coppia di serraggio massima per i raccordi G 3/8" non deve
superare i 14 Nm! È possibile utilizzare solo raccordi dei tubi
flessibili con rondelle: tubi flessibili con raccordi a vite conica
danneggiano i raccordi della testa del filtro e rendono nullo
qualsiasi diritto alla garanzia.
