40 ITALIANO

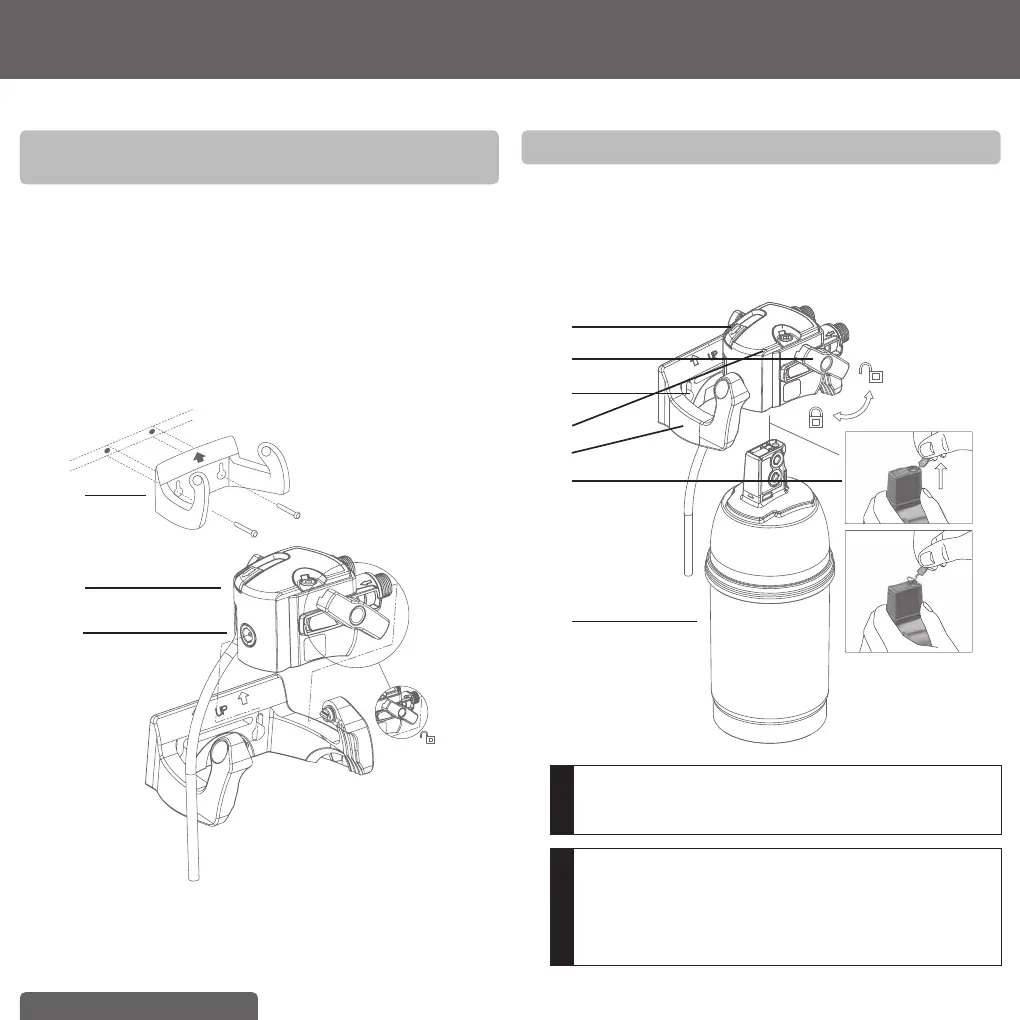

Fase 5 (opzionale): fissaggio a parete salvaspazio
per l’installazione del filtro sotto il lavello (vedi fig. 7)
A Fissare il supporto a parete salvaspazio (1) in posizione utilizzando
due viti e due tasselli adatti (non forniti), in base al tipo di parete.
Posizionarlo in modo che sia accessibile e che la testa del filtro
possa ruotare di 90° in modo da facilitare la sostituzione del filtro.
L’altezza di installazione consigliata è 420 mm, in modo da poter
sostituire facilmente in un secondo tempo un filtro P 1000 con
un filtro di ricambio P 3000. L‘altezza minima per A 1000/P 1000 è
270 mm. Verifica che i tubi flessibili siano lunghi a sufficienza per
collegarsi alla testa del filtro una volta posizionato il supporto a
parete.
B Installa la testa del filtro (2) nel supporto a parete (1) utilizzando
le tacche (3) sui lati della testa del filtro per collegarlo ai bracci del
supporto.
1.
2.
3.
(Fig. 7)
Fase 6: inserimento del filtro (vedi fig. 8)
A Rimuovi il cappuccio protettivo rosso (1).
B Inserisci il filtro (4) in posizione verticale nella testa del filtro (5).
C Ruota la maniglia di bloccaggio (3) in direzione del segno di blocco
illustrato sulla testa del filtro, fino a quando non si innesta.
D Installa la testa del filtro (5) nel supporto a parete (6). Utilizza i fori
di fissaggio (7).
Fig. 8)
A.
B.
3.
2.
1.
4.
5.
6.
7.
!
Il filtro può essere inserito solo quando la maniglia di
bloccaggio (3) è aperta. Verifica che il filtro e gli O-ring siano
posizionati correttamente.
!
Durante l’assemblaggio, fare attenzione alle dimensioni di
installazione, ai raggi di curvatura dei tubi flessibili e alle
dimensioni degli accessori. Il sistema può funzionare con il
filtro in posizione verticale oppure orizzontale. Utilizzando il
supporto a parete, deve essere installato solo verticalmente,
con la freccia “UP” sul supporto correttamente posizionata.
