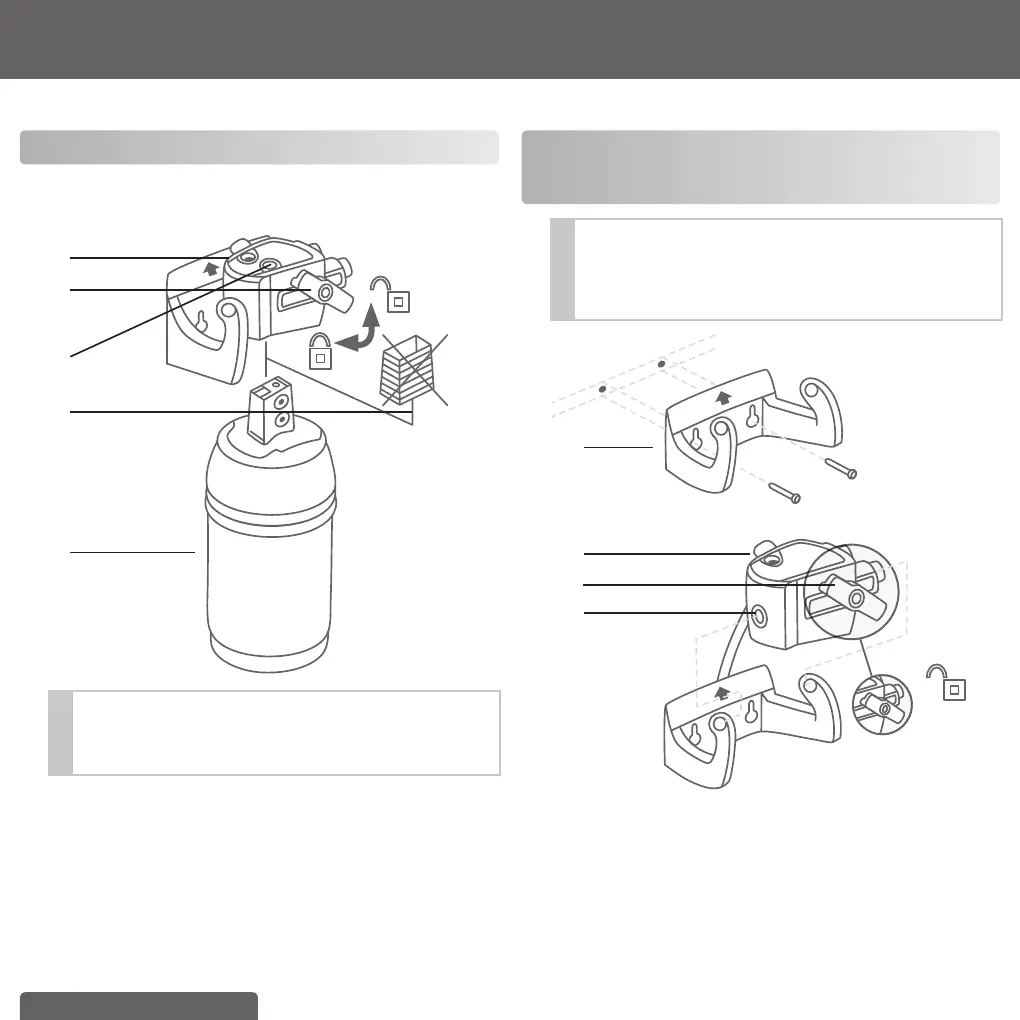

3.5 Passo 5: Inserir a carga filtrante (ver fig. 7)
A Retire a tampa protectora (1) (ver fig. 7).
B Introduza a carga filtrante (4) verticalmente na cabeça do
filtro (2).
(fig. 7)
3.
2.
1.
4.
5.
!
A carga filtrante só pode ser introduzida quando o manípulo
de fecho estiver aberto.
Certifique-se de que a carga filtrante é correctamente
colocada.
C Rode o manípulo de fecho (3) até que o sinta engatar.
3.6 Passo 6 (opcional): suporte de parede
economizador de espaço para instalar a
carga sob o lava-loiça (ver fig. 8)
!
Durante a montagem, tome nota das dimensões da instala-
ção, dos raios de curvatura das tubagens e das dimensões
dos acessórios. O sistema pode funcionar na vertical e na
horizontal. Quando utilizar o suporte de parede, instale exclu-
sivamente na vertical!
1.
2.
3.
4.
(fig. 8)
A Fixe o suporte de parede na respectiva posição utilizando os dois
parafusos correspondentes e utilize duas buchas, caso necessá-
rio, consoante o tipo de parede.
B Engate a cabeça do filtro (2) no suporte de parede (1). Utilize os
orifícios de fixação (4).
