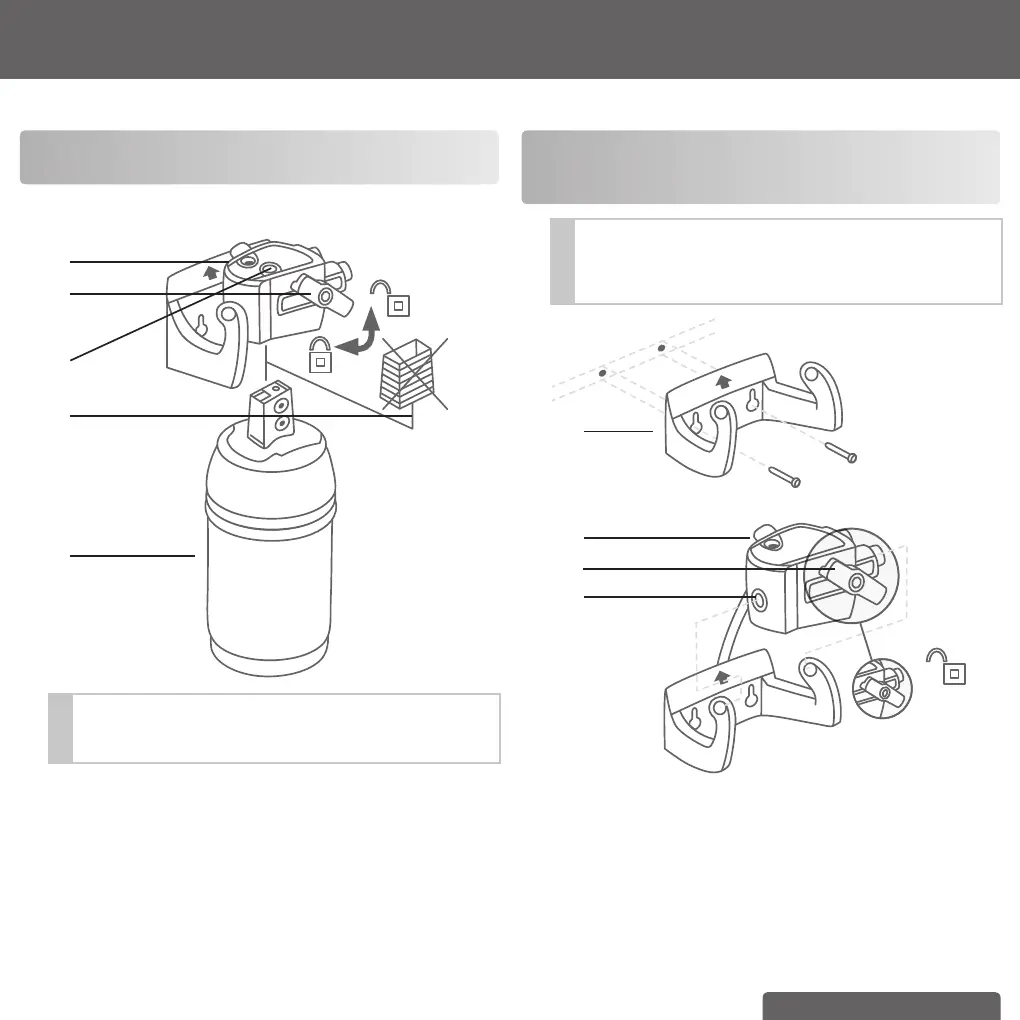

3.5 Schritt 5: Einsetzen der Filterkartusche
(vgl. Abb. 7)
A Schutzkappe (1) abziehen.
B Filterkartusche (4) senkrecht in den Filterkopf (2) einsetzen.
(Abb. 7)
3.
2.
1.
4.
5.
!
Filterkartusche kann nur bei geöffnetem Verriegelungsgriff
eingesetzt werden.
Auf richtige Positionierung der Filterkartusche achten.
C Verriegelungsgriff (3) bis zum spürbaren Einrasten drehen.
3.6 Schritt 6 (optional): Platzsparende
Wandhalterung zur Montage der Kartusche
unter der Spüle (vgl. Abb. 8)
!
Bei der Montage Einbaumaße, Biegeradien der Schläuche
und Abmessungen des Zubehörs beachten. Die P 1000 Fil-
terkartusche kann vertikal und horizontal betrieben werden.
Mit der Wandhalterung ist nur ein vertikaler Betrieb möglich!
1.
2.
3.
4.
(Abb. 8)
A Die Wandhalterung an vorgesehener Position mit Hilfe von
2 passenden Schrauben und falls nötig je nach Wandbeschaffen-
heit mit 2 Dübeln montieren.
B Filterkopf (2) in die Wandhalterung (1) einrasten. Hierbei vorge-
gebene Einrastmulde (4) beachten.
