3 Set On Line Active Plus: facile da installare
Prima di iniziare, verificare di avere a disposizione tutti i componenti
indicati in precedenza (vedere fig. 1) e gli strumenti consigliati.
L'installazione si suddivide in 7 fasi.
!
Prima dell'installazione, leggere i Dati tecnici (capitolo 7) e
le Informazioni importanti (capitolo 9). Dopo l'immagazzi-
naggio ed il trasporto ad una temperatura inferiore a 0 °C, il
prodotto deve essere conservato nella confezione originale
aperta per almeno 24 ore alla temperatura ambiente indicata
( capitolo 7) al fine di garantirne il funzionamento.

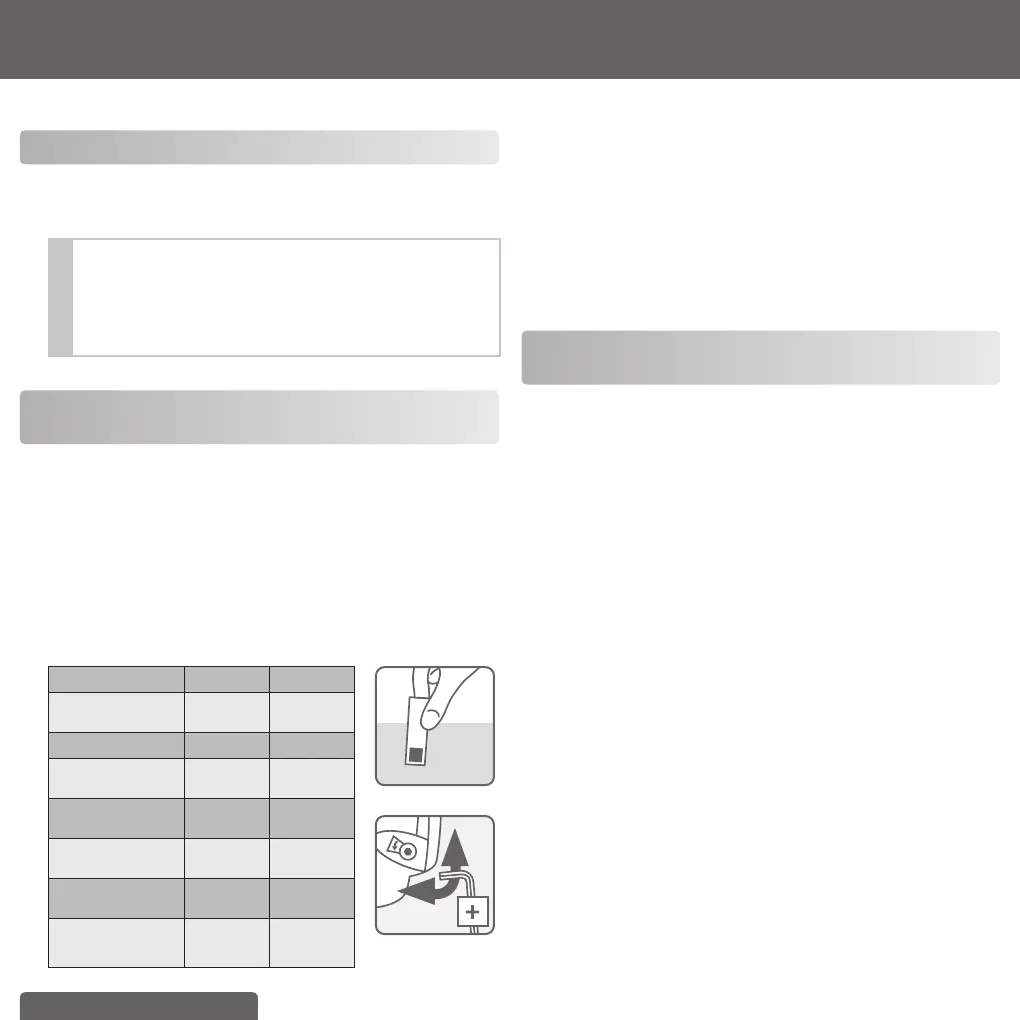

3.1 Fase 1: Selezione della durezza da carbonati
(++/+) sulla testa del filtro
Per impostare la testa del filtro in relazione alla durezza da carbonati
locale, eseguire il relativo test utilizzando la cartina indicatrice fornita.
La cartina è disponibile nell'involucro esterno delle presenti Istru-
zioni per l'uso.
Impiego della cartina indicatrice:
• Immergere la linguetta rilevatrice rossa della cartina in un
bicchiere di acqua di rubinetto per 1 minuto.
• Dopodiché, confrontare il colore della linguetta rilevatrice con i
dati nella tabella e leggere l'impostazione appropriata.
In base al colore della cartina indicatrice, si raccomanda di impo-
stare la testa del filtro come segue:
Impostazione + ++
(fig. 2)
(fig. 3)
Colore
Rosso, aran-
cione, giallo
Verde,
verde scuro
Capacità 1000 L 500 L
Parametri di misura-
zione tedeschi [°dH]
fino a 8.5 fino a 8.5
Parametri di misura-
zione inglesi [°eH]
fino a 10.6 fino a 10.6
Parametri di misura-
zione francesi [°fH]
fino a 15.2 fino a 15.2
Grani per gallone
CaCO3 [gpg CaCO3]
fino a 8.9 fino a 8.9
Milligrammi per litro
CaCO3 [mg/L CaO3]
fino a 151 fino a 151
La testa del filtro è impostata su «++» in fabbrica. Per modificare
l'impostazione, utilizzare una chiave esagonale (5 mm). Ruotare
nella direzione della freccia sino alla visualizzazione di «+» sulla fine-
stra. Per impostare la testa del filtro nel caso di A 1000, consultare
il capitolo 4.
Nella testa del filtro è già installato un regolatore di flusso che
garantisce un flusso d'acqua costante dal dispenser anche a pres-
sioni idriche più elevate.
In alternativa, è compito del fornitore di acqua locale indicare la
durezza da carbonati.
3.2 Fase 2: Iniziazione dell'indicatore elettronico
per la sostituzione del filtro BRITA
A Inizio:
L'indicatore elettronico per la sostituzione del filtro BRITA impo-
stato su «++» è già installato sul dispenser BRITA.
– Per iniziare, tirare la cartina nella direzione della freccia.
– Il LED dell'indicatore elettronico per la sostituzione del filtro
BRITA lampeggerà una volta a luce rossa e una volta a luce blu.
Se la leva del dispenser BRITA viene ruotata nella posizione di
apertura, il LED inizierà a lampeggiare continuamente a luce blu.
B Inserimento dell'indicatore elettronico per la
sostituzione del filtro BRITA impostato su «+»
Se l'impostazione della testa del filtro è stata modificata su «+»,
tenere presente che anche l'indicatore elettronico per la sostitu-
zione del filtro deve essere cambiato.
a Facendo attenzione,dallato inferiore della leva del dispenser
BRITA, estrarre l'indicatore elettronico per la sostituzione del
filtro BRITA (si riconosce da un pezzo di gomma nero).
b Estrarre la batteria con cautela e porla nell'altro indicatore di
sostituzione nella busta separata contrassegnata con un «+».
c Il lato «+» della batteria deve essere rivolto verso l'alto. Non
appena la batteria è a completo contatto, sul lato posteriore
dell'indicatore elettronico per la sostituzione del filtro BRITA
lampeggerà per una volta una spia rossa e una blu. Ciò indica che
l'indicatore elettronico per la sostituzione del filtro BRITA è stato
impostato.
d Portare l'indicatore elettronico per la sostituzione del filtro «+»
BRITA nel dispenser BRITA. Il lato con la batteria deve essere
rivolto verso il logo BRITA sulla leva. A questo punto, il LED lam-
peggerà a luce blu quando si porta la leva del dispenser BRITA in
posizione di apertura.
