64 ITALIANO

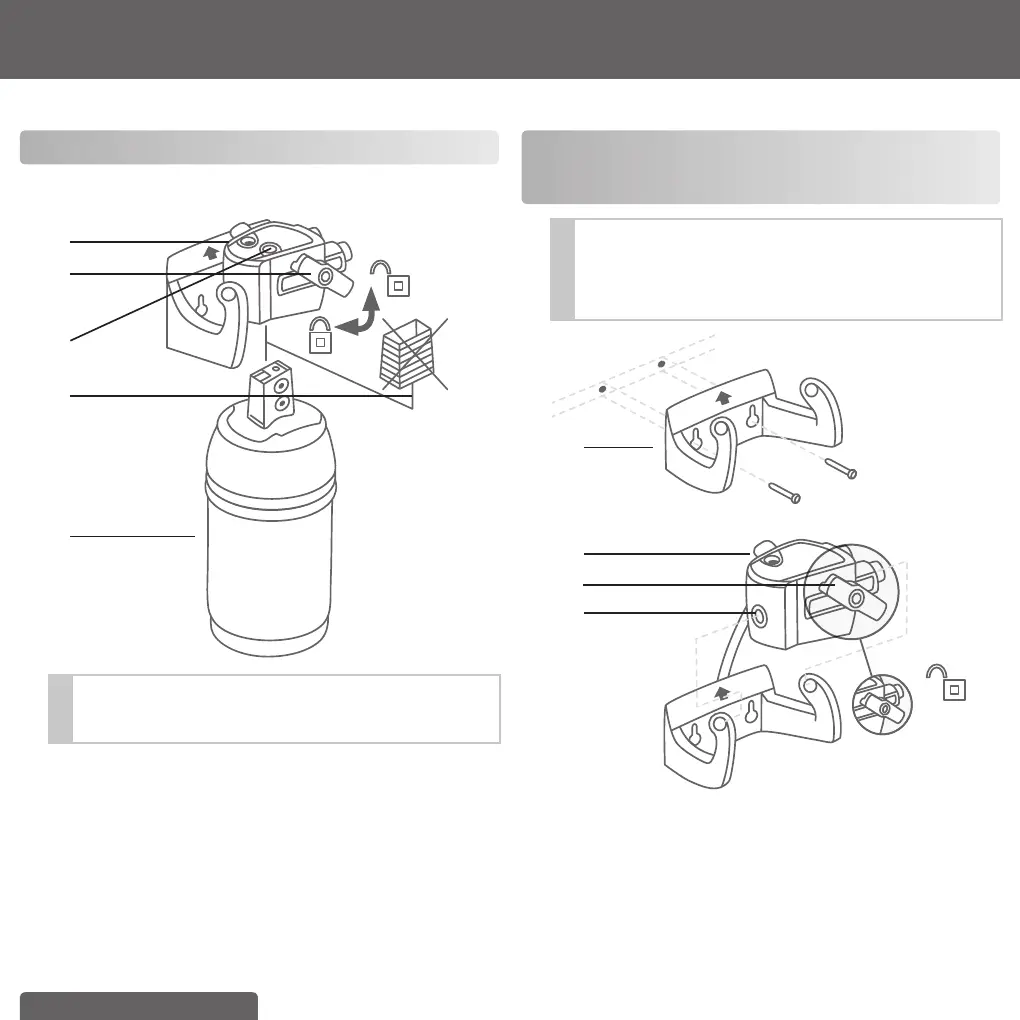

3.5 Fase 5: Inserimento del filtro (vedere fig. 7)
A Rimuovere il cappuccio protettivo (1) (vedere fig. 7).
B Inserire il filtro (4) in posizione verticale sulla testa del filtro (2).
(fig. 7)
3.
2.
1.
4.
5.
!
Il filtro può essere inserito solo se l'impugnatura di fissaggio
è aperta.
Assicurarsi che il filtro sia posizionato in maniera corretta.
C Ruotare l'impugnatura di fissaggio (3) fino a quando non si
innesta.
3.6 Fase 6 (opzionale): fissaggio a parete
salvaspazio per installare il filtro sotto il
lavello (vedere fig. 8)
!
Durante il montaggio, prestare attenzione alle dimensioni di
installazione, ai raggi di inclinazione dei tubi flessibili ed alle
dimensioni degli accessori. Il sistema può essere azionato in
posizione verticale ed orizzontale. Se si utilizza un fissaggio a
parete, installare solamente in posizione verticale!
1.
2.
3.
4.
(fig. 8)
A Collegare il fissaggio a parete utilizzando le 2 viti compatibili e
due prese a muro, se necessario, in base al tipo di parete.
B Innestare la testa del filtro (2) nel fissaggio a parete (1). Utilizzare
i fori di fissaggio (4).
