3.5 Stap 5: Filterpatroon aanbrengen

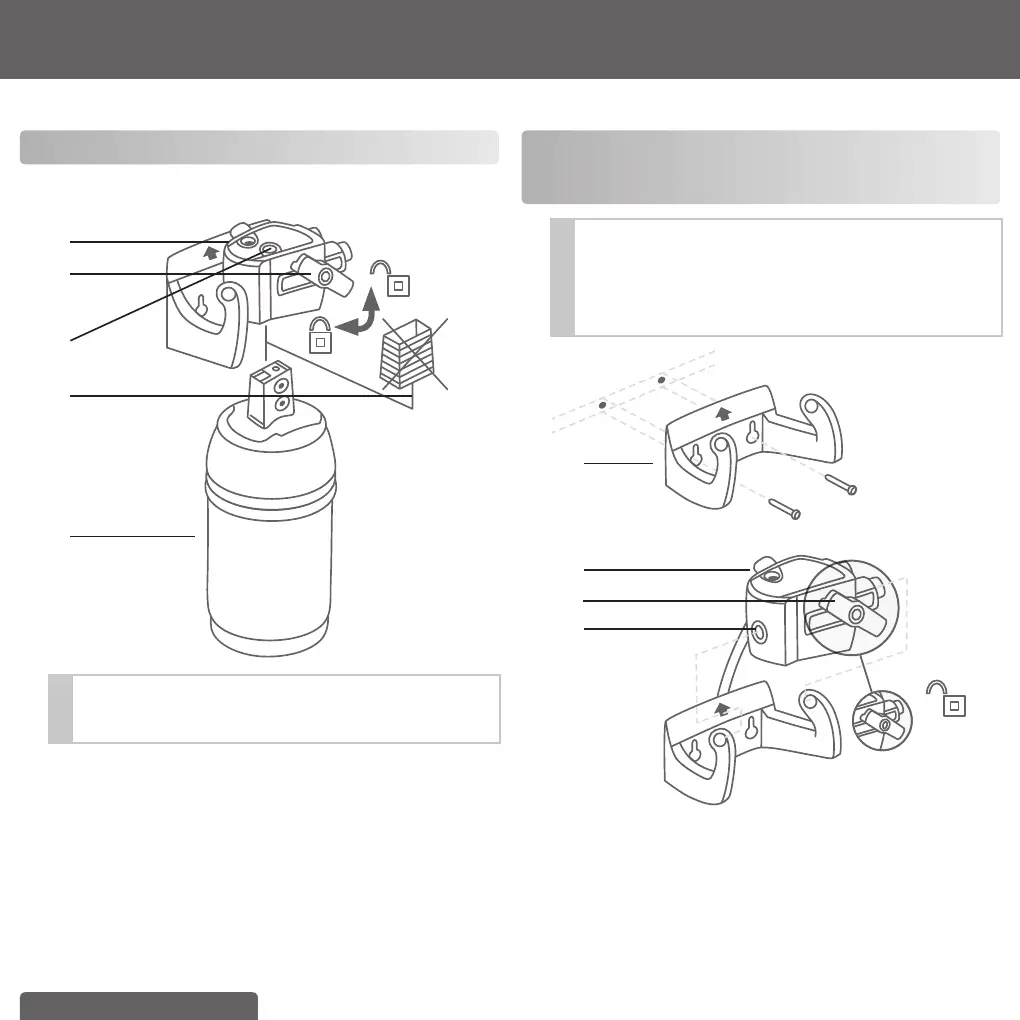

A Verwijder de beschermkap (1) (zie fig. 7).
B Koppel de filterpatroon (4) aan de filterkop (2).
(fig. 7)
3.
2.
1.
4.
5.
!
De filterpatroon kan alleen worden aangebracht als de
vergrendeling open is.
Zorg ervoor dat de filterpatroon correct geplaatst is.
C Draai de vergrendeling (3) tot u voelt dat hij in de goede stand
staat.
3.6 Stap 6 (optioneel): Ruimtebesparende
muursteun voor bevestiging van de
filterpatroon onder de gootsteen (zie fig. 8)
!
Houd bij de montage rekening met de bouwmaten van het
apparaat, de buigradius van de slangen en de afmetingen
van de accessoires. Het systeem kan zowel verticaal als
horizontaal worden bediend. Als u gebruikmaakt van de
muursteun, monteer het systeem dan uitsluitend in verticale
positie.
1.
2.
3.
4.
(fig. 8)
A Bevestig de muursteun op zijn plaats met de twee bijbehorende
schroeven en gebruik afhankelijk van het muurtype zonodig de
twee muurpluggen.
B Steek de filterkop (2) in de muursteun (1). Gebruik de bevesti-
gingsgaten (4).
