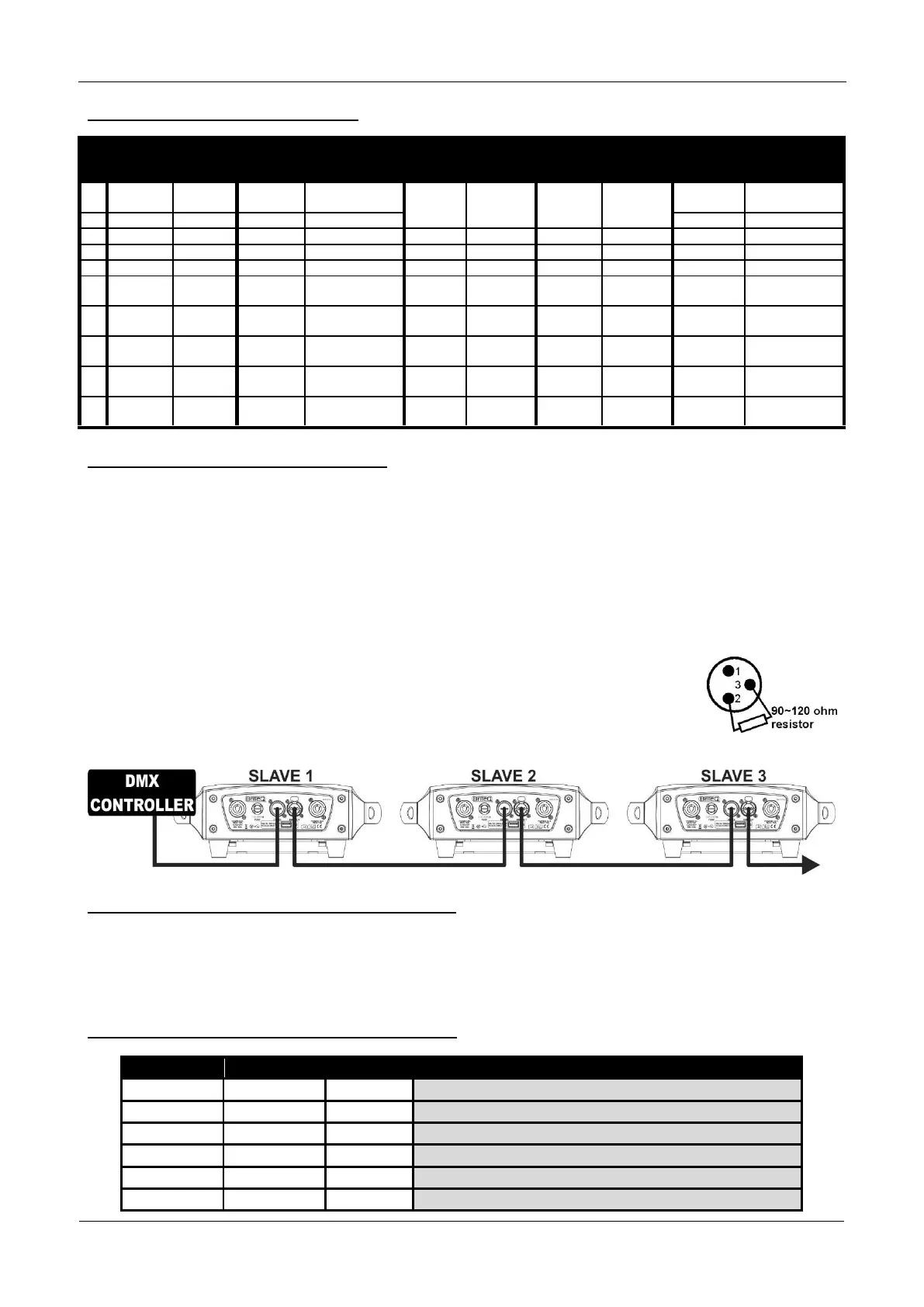

DMX-tabel voor 5MSL bedrijfsmodus
Elektrische installatie in de DMX-modus:
Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om intelligente lichtapparatuur aan te
sturen. U moet uw DMX-controller en alle aangesloten apparaten met hoogwaardige gebalanceerde
kabels doorkoppelen.
Er worden zowel 3-pens als 5-pens XLR-connectors gebruikt, maar de 3-pens XLR-connectors zijn
populairder omdat deze kabels compatibel zijn met gebalanceerde audiokabels.
Penbezetting 3-pens XLR-connector:
Pen 1 = AARDE ~ Pen 2 = Negatief signaal (-) ~ Pen 3 = Positief
signaal (+)
Penbezetting 5-pens XLR-connector:
Pen 1 = AARDE ~ Pen 2 = Negatief signaal (-) ~ Pen 3 = Positief
signaal (+) ~ Pennen 4 en 5 worden niet gebruikt.
Ter voorkoming van vreemd gedrag van de lichteffecten als gevolg van storingen, dient er aan het eind
van de keten een terminator van 90 Ω tot 120 Ω te worden gebruikt. Gebruik nooit
Y-verdeelkabels, dit werkt gewoon niet!
Zorg ervoor dat alle apparaten op het lichtnet zijn aangesloten.
Elk lichteffect in de keten heeft een goed startadres nodig, zodat het weet welke
commando's van de controller het moet decoderen. In de volgende paragraaf leert
u hoe u de DMX-adressen kunt instellen.
HET INSTELLEN VAN HET JUISTE STARTADRES:
Raadpleeg het vorige hoofdstuk (DMX-512-adresinstelling), om te leren hoe het startadres op dit apparaat
kan worden ingesteld. Het startadres van elk apparaat is erg belangrijk. Helaas is het onmogelijk om u in
deze handleiding te vertellen welke startadressen u moet instellen, omdat dit volledig afhangt van de
controller die u gebruikt. Raadpleeg dus de gebruikersaanwijzing van uw DMX-controller om te achterhalen
welke startadressen u moet instellen.
DMX-CONFIGURATIE IN MODUS 11KAN + 14KAN:
Fijnafstelling pan (minst significante bit)
Fijnafstelling tilt (minst significante bit)
Pan-/tiltsnelheid (000 = snel ~ 255 = traag)
