DEUTSCH
BEDIENUNGSANLEITUNG
BRITEQ
®
55/74
BT-METEOR
DMX-Tabelle für die 5MSL-Betriebsmodi
1 – DIM
2 - STROBOSKOP
3 - FARBE
4 - GOBO
5 -SCHWENK/KIPP-
GESCHWINDIGKEIT
WERT
FUNKTION
WERT
FUNKTION
WERT
FUNKTION
WERT
FUNKTION
WERT
FUNKTION
10
255
100%
255
SCHNELLES
STROBOSKOP
218-255
ORIGINAL-
FARBEN
218-255
ORIGINAL-GOBOS
255
SCHNELLES AUDIO
9
8
188-217
FARBE 7
188-217
GOBO 7
7
158-187
FARBE 6
158-187
GOBO 6
ZUFÄLLIG
6
128-157
FARBE 5
128-157
GOBO 5
PROGRAMM
5
098-127
FARBE 4
098-127
GOBO 4
MUSIKGESTEUERT
4
068
LANGSAMES
STROBOSKOP
068-097
FARBE 3
068-097
GOBO 3
3
038-067
MUSIKGESTEUERTES
STROBOSKOP
038-067
FARBE 2
038-067
GOBO 2
2
008
0%
008-037
ZUFÄLLIGES
STROBOSKOP
008-037
FARBE 1
008-037
GOBO 1
008
SEHR LANGSAMES
AUDIO
1
000-007
STANDBY
000-007
OFFEN
000-007
WEISS
000-007
KEIN GOBO
000-007
HALTEN
(EINFRIEREN)

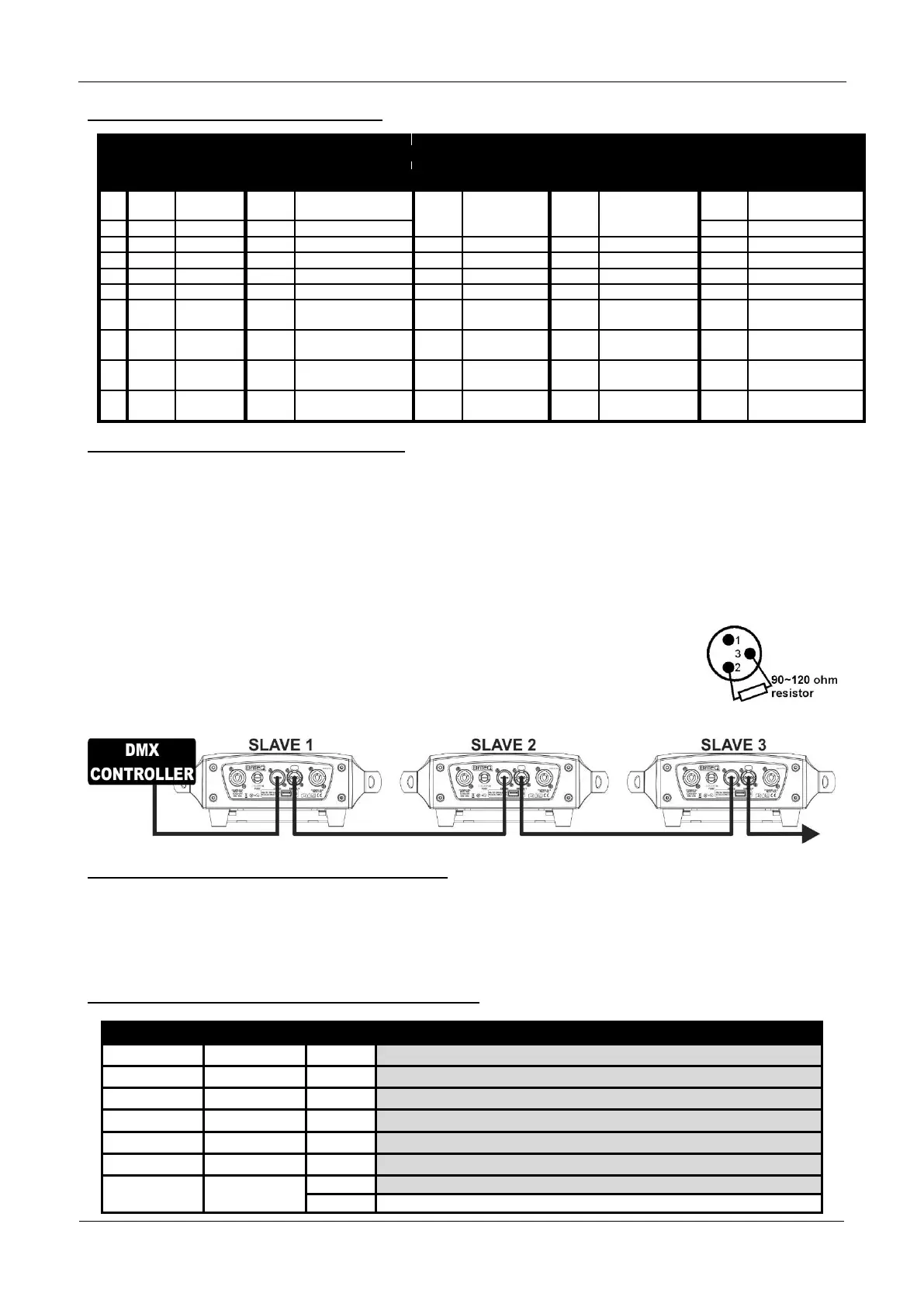

Die elektrische Installation im DMX-Modus:
 Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um
intelligente Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte
mit einem hochwertigen symmetrischen Kabel hintereinander schalten (Daisy Chain).
 Es werden sowohl 3-polige als auch 5-polige-XLR-Stecker benutzt, allerdings ist der 3-polige XLR-
Stecker gängiger, da diese Kabel mit symmetrischen Audiokabeln kompatibel sind.
Steckerbelegung 3-poliger XLR-Verbinder:
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
Stiftanordnung 5-poliger XLR-Stecker:
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~
Pins 4+ 5 nicht benutzt.
 Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette
mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende abschließen. Verwenden
Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
 Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
 Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, damit er weiß,
welche Befehle er vom DMX-Controller dekodieren muss. Im folgenden Abschnitt
erfahren Sie, wie man die DMX-Adressen einstellt.
EINSTELLEN DER RICHTIGEN STARTADRESSE:
Zum Einstellen einer Startadresse vgl. Sie bitte vorheriges Kapitel (DMX-512 Adresseinstellung). Die
Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Leider ist es unmöglich, Ihnen hier schon
die richtigen Adressen mitzuteilen, denn die Startadressen, die für Ihre Anlage einzustellen sind, hängen
vom Controller ab, den Sie benutzen. Schauen Sie deswegen bitte im Handbuch Ihres DMX-Controllers
nach, welche Startadressen Sie einstellen müssen.
DMX-KONFIGURATION IM 11CH- UND 14CH-MODUS:
11CH
14CH
WERT
FUNKTION
1
1
000 - 255
Schwenken
2
000 - 255
Leichtes Schwenken (niederwertigstes Bit)
2
3
000 - 255
Kippen
4
000 - 255
Leichtes Kippen (niederwertigstes Bit)
5
000 - 255
Schwenk-/Kippgeschwindigkeit (000 = schnell bis 255 = langsam)
3
6
000 - 255
Dimmer (0 bis 100 %)
4
7
Strobe/Shutter-Effekt
000 - 007
Shutter geschlossen (keine Ausgabe)
