ESPAÑOL
MANUAL DEL USUARIO
BRITEQ
®
70/74
BT-METEOR
Tabla DMX para los modos de trabajo 5MSL
1 –
ATENUADOR
2 - STROBO
3 - COLOR
4 - GOBO
5 – VELOCIDAD DE
PAN /TILT
VALOR
FUNCIÓN
VALOR
FUNCIÓN
VALOR
FUNCIÓN
VALOR
FUNCIÓN
VALOR
FUNCIÓN
10
255
100%
255
ESTROBO
RÁPIDO
218-255
ORIGINAL
COLORES
218-255
GOBOS
ORIGINALES
255
AUDIO RÁPIDO
9
8
188-217
COLOR 7
188-217
GOBO 7
7
158-187
COLOR 6
158-187
GOBO 6
ALEATORIO
6
128-157
COLOR 5
128-157
GOBO 5
PROGRAMA
5
098-127
COLOR 4
098-127
GOBO 4
ACTIVADO POR
AUDIO
4
068
ESTROBO LENTO
068-097
COLOR 3
068-097
GOBO 3
3
038-067
ESTROBO POR
SONIDO
038-067
COLOR 2
038-067
GOBO 2
2
008
0%
008-037
ESTROBO
ALEATORIO
008-037
COLOR 1
008-037
GOBO 1
008
AUDIO MUY LENTO
1
000-007
EN ESPERA
000-007
ABIERTO
000-007
BLANCO
000-007
SIN GOBO
000-007
MANTENER
(CONGELADO)

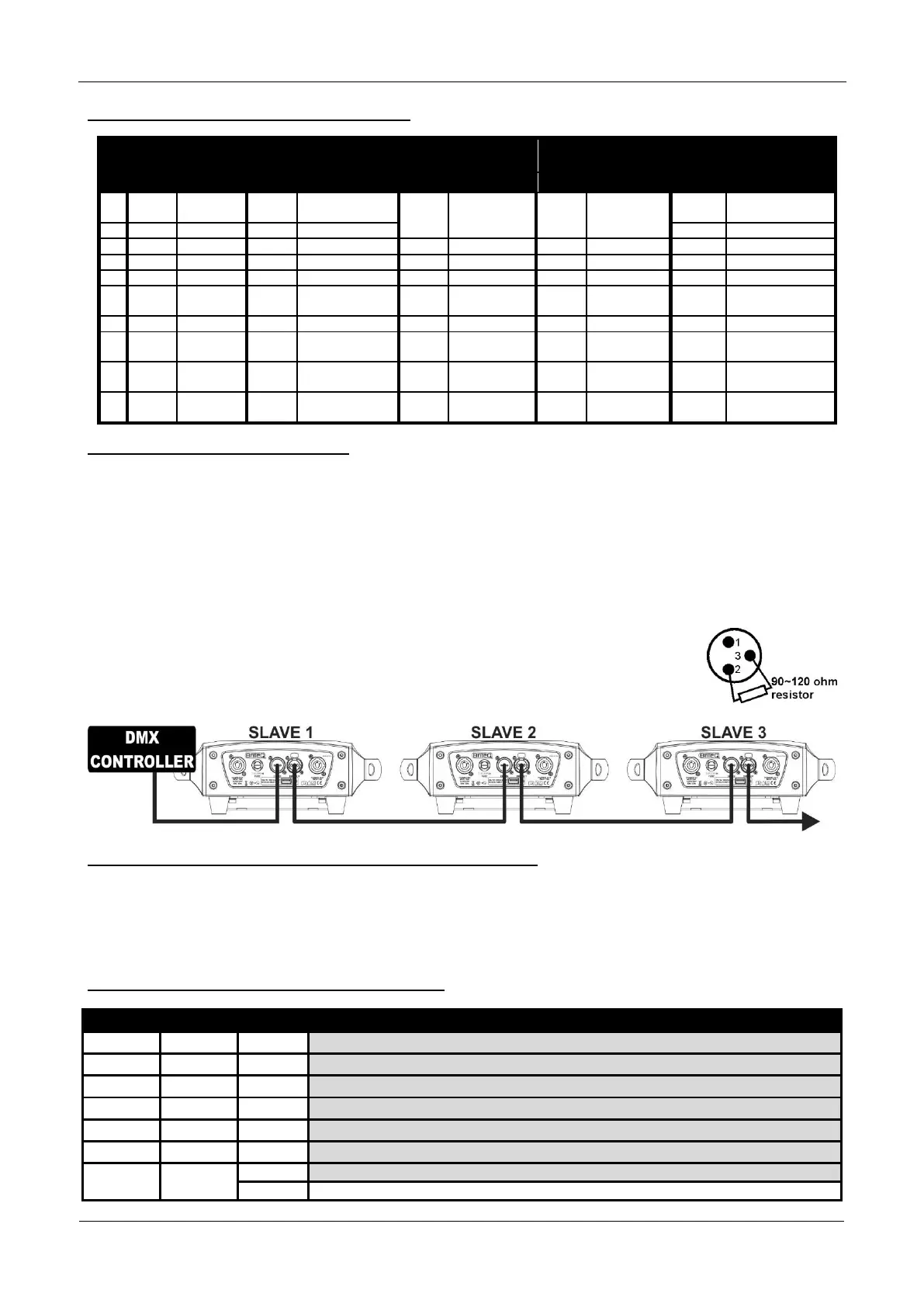

Instalación eléctrica en modo MDX:
 El protocolo DMX es una señal de alta velocidad ampliamente utilizada para controlar equipamiento de
iluminación inteligente. Tiene que encadenar el controlador DMX y todas las unidades conectadas con
un cable balanceado de buena calidad.
 Se utilizan tanto conectores XLR de 3 pines como XLR de 5 pines; no obstante, el XLR de 3 pines es
más popular porque estos cables son compatibles con cables de audio balanceados.
Distribución de pines del XLR de 3 pines:
Pin 1 = TIERRA ~ Pin 2 = Señal negativa (-) ~ Pin 3 = Señal positiva (+)
Distribución de pines del XLR de 5 pines:
Pin 1 = TIERRA ~ Pin 2 = Señal negativa (-) ~ Pin 3 = Señal positiva
(+) ~ Pines 4 y 5 no se utilizan.
 Para evitar un comportamiento extraño de los efectos de luces debido a interferencias, debe utilizar una
resistencia terminal de 90Ω a 120Ω al final de la cadena. Nunca utilice cables
divisores en Y, ¡esto simplemente no funcionará!
 Asegúrese de que todas las unidades estén conectadas a la red eléctrica.
 Cada dispositivo de efectos de luces de la cadena tiene que tener su propia
dirección de inicio, para que sepa qué comandos procedentes del controlador debe
que decodificar. En la sección siguiente aprenderá cómo configurar las direcciones DMX.
CÓMO ESTABLECER LA DIRECCIÓN DE INICIO CORRECTA:
Consulte el capítulo anterior (Configuración de la dirección DMX-512) para aprender cómo establecer la
dirección de inicio en esta unidad. La dirección de inicio de cada unidad es muy importante.
Desafortunadamente, es imposible decirle en este manual de usuario cuáles direcciones de inicio tiene que
establecer, porque esto depende completamente del controlador que utilice. De manera que consulte el
manual de usuario de su controlador DMX para averiguar cuáles direcciones de inicio debe establecer.
CONFIGURACIÓN DMX EN MODO 11CH + 14CH:
11CH
14CH
VALOR
FUNCIÓN
1
1
000 - 255
Orientación
2
000 - 255
Ajustar orientación (Bit menos importante)
2
3
000 - 255
Inclinación
4
000 - 255
Ajustar inclinación (Bit menos importante)
5
000 - 255
Velocidad en Orientación/Inclinación (000 = rápida ~ 255 = lenta)
3
6
000 - 255
Atenuador (0 a 100%)
4
7
Efecto estroboscópico/obturador
000 - 007
Obturador cerrado (sin emisión)
