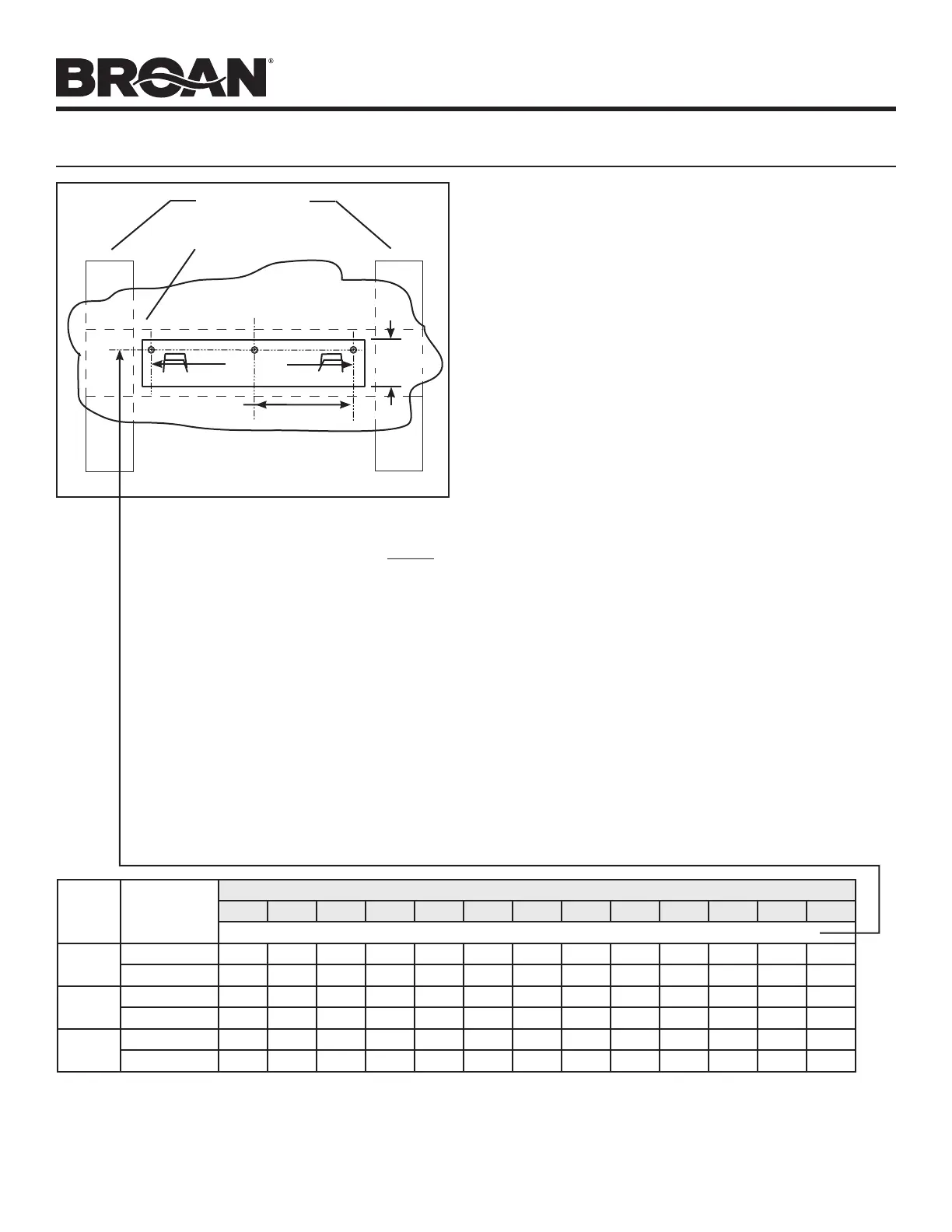

INSTALLATION DU SUPPORT DE MONTAGE DE LA HOTTE
40 5/8 po = bas de la hotte à 30 po au-dessus
de la surface de cuisson
CHARPENTE DERRIÈRE
LA CLOISON SÈCHE
MONTANTS
REMARQUE :
La distance minimale de la hotte au-dessus de la surface de cuisson ne doit pas être inférieure à 24 po.
Une distance de plus de 36 po est laissée à la discrétion de l’installateur et des utilisateurs si la hauteur du plafond et la longueur du
conduit décoratif le permettent.
EMPLACEMENT DU SUPPORT
DEMONTAGE (AU-DESSUS D’UNE
SURFACE DE CUISSON DE36 PO
DE HAUTEUR)
1. Construire une charpente de bois qui affleure la
surface intérieure des montants du mur.
Prendre soin :
a) de centrer cette charpente avec l’emplacement
d’installation.
b) de donner une hauteur suffisante à la charpente
afin de pouvoir y fixer solidement le support de
montage selon les mesures indiquées.
2. Une fois la surface du mur finie, centrer le
support de montage bien de niveau et le fixer à
la charpente à l’aide de trois (3) vis n° 8 x 1½po.
Serrer complètement les vis. REMARQUE : Ne
pas utiliser de douilles à expansion.
REMARQUE :
Pour les plafonds de 8 pi
La distance de la hotte au-dessus de la surface de
cuisson est :
Au minimum 24 po, au maximum 34¾ po (pour une
installation avec conduits)
Au minimum 24 po, au maximum 31 po (pour une
installation sans conduits)
Pour les plafonds de 9 pi
La distance de la hotte au-dessus de la surface de
cuisson est :
Au minimum 32 po, au maximum 36 po (pour une
installation avec ou sans conduits)
Pour les plafonds de 10 pi
La distance de la hotte au-dessus de la surface de
cuisson est :
Au minimum 32 po, au maximum 36 po (pour une
installation avec ou sans conduits).
REMARQUE : Les plafonds de 10 pi nécessitent la
Rallonge de conduit décoratif pour plafonds de 10pi,
modèle
FXN58SS, pour les installations avec ou sans
conduits (vendue séparément).
7
7
⁄8 po
3
15
⁄16 po
1
9
⁄16 po
HAUTEUR
DU
PLAFOND
TYPE
D’INSTALLATION
DISTANCE (EN POUCES) DE LA HOTTE AU-DESSUS D’UNE SURFACE DE CUISSON DE 36 PO DE HAUTEUR
24 25 26 27 28 29 30 31 32 33 34 35 36
EMPLACEMENT DU SUPPORT DE MONTAGE AU-DESSUS D’UNE SURFACE DE CUISSON DE 36 PO DE HAUTEUR
8 PIEDS
AVEC CONDUITS
34-5/8 35-5/8 36-5/8 37-5/8 38-5/8 39-5/8 40-5/8 41-5/8 42-5/8 43-5/8 44-5/8
--- ---
SANS CONDUITS
34-5/8 35-5/8 36-5/8 37-5/8 38-5/8 39-5/8 40-5/8 41-5/8
--- --- --- --- ---
9 PIEDS
AVEC CONDUITS
--- --- --- --- --- --- --- ---
42-5/8 43-5/8 44-5/8
45-5/8 46-5/8
SANS CONDUITS --- --- --- --- --- --- --- ---
42-5/8 43-5/8 44-5/8
45-5/8 46-5/8
10 PIEDS
AVEC CONDUITS --- --- --- --- --- --- --- ---
42-5/8 43-5/8 44-5/8
45-5/8 46-5/8
SANS CONDUITS --- --- --- --- --- --- --- ---
42-5/8 43-5/8 44-5/8
45-5/8 46-5/8
