- 11 -

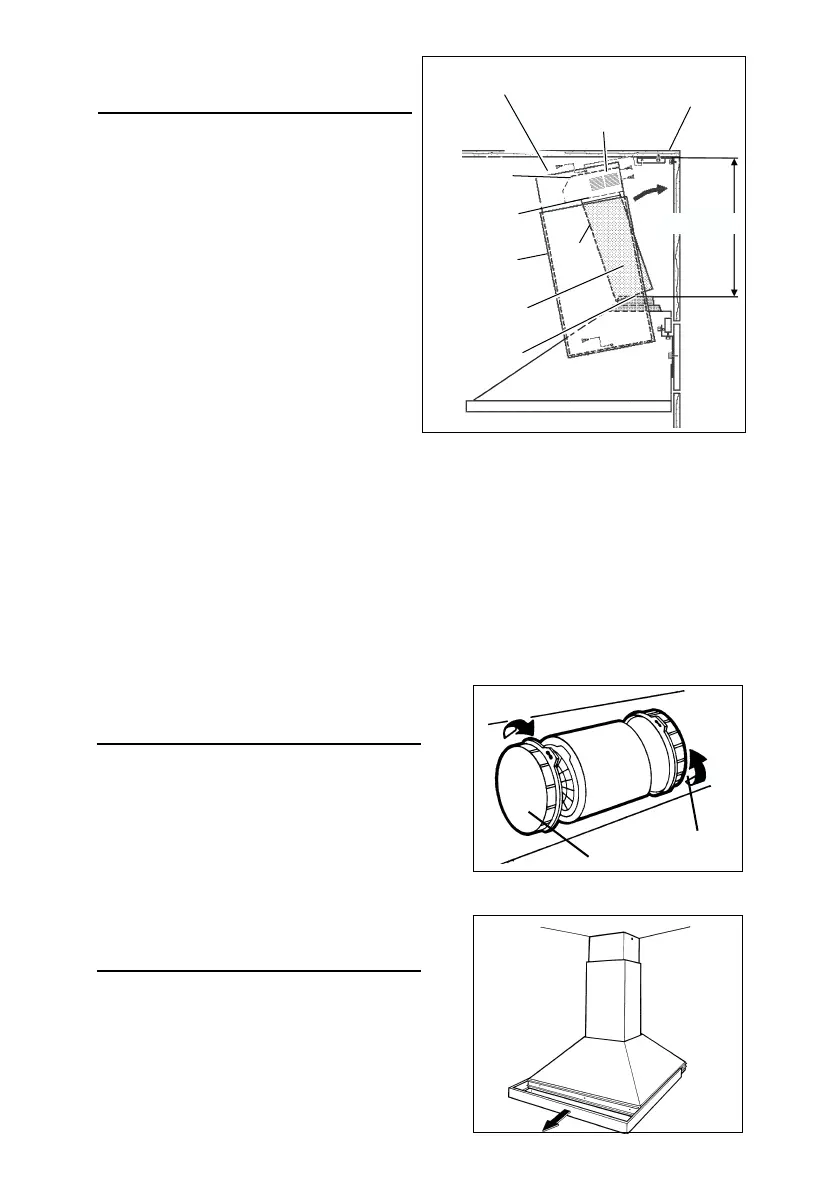

CONNEXION DU SYSTEME
D’EVACUATION
Modèle recyclant l’air
1. Attachez l’étrier du haut (qui vous est
fourni) au plafond et au mur au moyen
des vis et des chevilles comme cela
est indiqué.
2. Faites tourner la section d’en haut
du conduit vers le bas de sorte que
la évacuation de l’air soit vers le haut.
Faites glisser la section du haut du
conduit dans la section du bas du
conduit.
3. Poussez le collier du tuyau en
plastique dans le trou qui se trouve
au fond du déflecteur. Reliez le
déflecteur à la section du haut du
conduit au moyen de (4) vis à tête
plate (qui vous sont fournies).
4. Mesurez la distance qu’il y a entre le haut du collier d’évacuation et le plafond.
Coupez un tuyau rond en métal de 6” (8” pour K42) de moins que cette dimension.
5. Mettez le tuyau au-dessus du collier du tuyau en plastique. Pour qu’il adhère
mieux, assurez-vous que la jonction du tuyau se trouve vers l’avant.
6. Placez l’ensemble tuyau/conduit sur votre hotte le haut étant incliné par rapport
au mur. Tournez autour du conduit pour mettre le bas du tuyau avec le collier
d’évacuation sur votre hotte. Poussez le conduit vers le haut, contre le mur. Le
jonction du tuyau peut être coupé selon la hauteur si cela est nécessaire.
7. Tenez le haut du conduit et vissez-le à l’étrier de support au moyen de (2) vis (qui
vous sont fournies). Vissez le bas du conduit à votre hotte au moyen des vis (qui
vous sont fournies).
ETRIER DU
HAUT
SECTION DU
HAUT DU
CONDUIT
DEFLECTEUR
MESURE
EVACUATION DE
L’AIR (section du
haut du conduit)
COLLIER DU
TUYAU EN
PLASTIQUE
SECTION D’EN BAS
DU CONDUIT
FILTRES POUR MODELES
RECYCLANT L’AIR
ASSEMBLAGE DU FILTRE
(MODELE RECYCLANT L’AIR)
1. Procurez-vous un ensemble filtre
version recyclage (FILTRE ROND) chez
votre fournisseur.
2. Placez les filtres au-dessus des étriers
permettant l’assemblage qui se trouvent
à l’entrée du ventilateur.
Grâce à un mouvement rotatif, fixez les
filtres à leur place.
REMPLACEMENT DU
REBORD DU BAS
1. Enlevez le rebord en le tirant vers
l’avant.
2. Faites glisser un nouveau rebord sur
votre hotte.
JONCTION
DU TUYAU
TUYAU ROND
EN METAL DE 6”
(8” pour K42)
COLLIER
D’EVACUATION
