Broan K41 - Installation Electrique

- 10 -

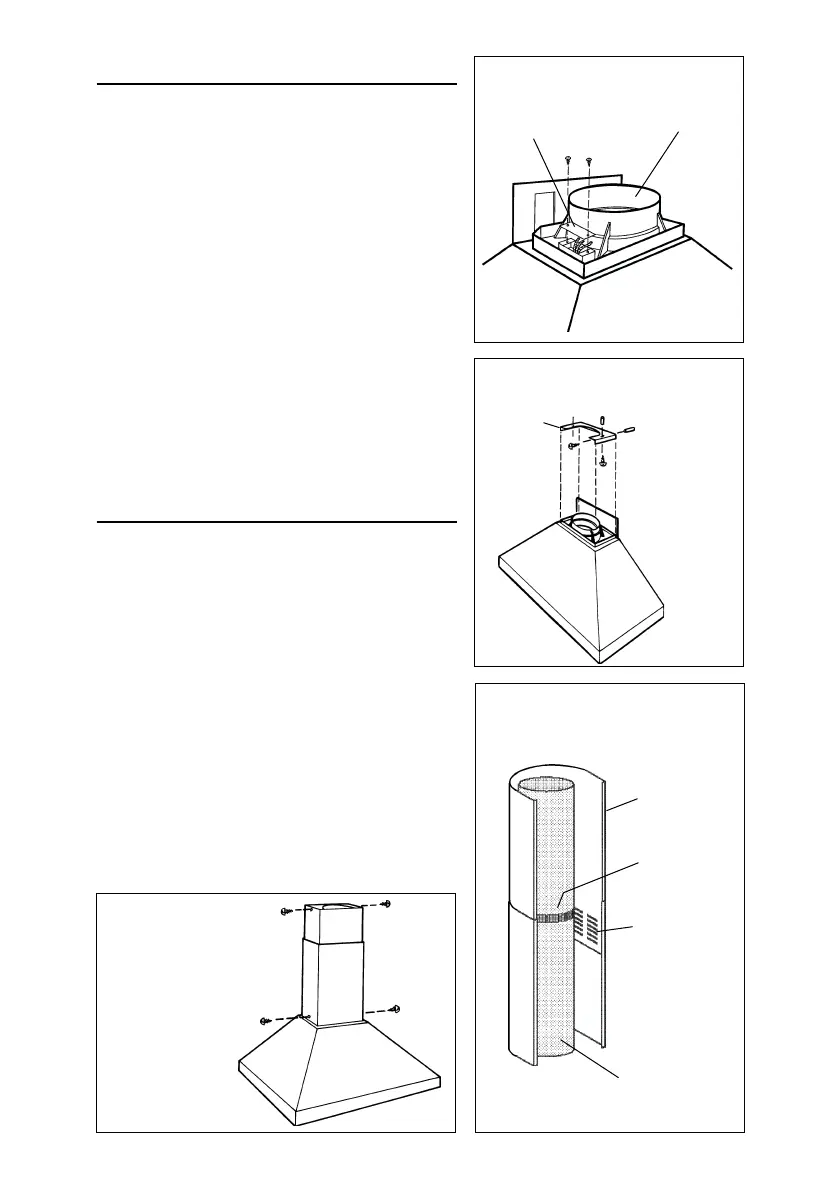

CONNEXION DU SYSTEME
D’EVACUATION
Modèle avec tuyau d’évacuation
1. Attachez l’étrier du haut au plafond et au
mur au moyen des vis et des chevilles
comme cela est indiqué.
2. Reliez le collier du tuyau qui se trouve sur
votre hotte au système de conduction qui se
trouve au-dessus au moyen d’un tuyau rond
en métal de 6” (8” pour K42).
3. Utilisez un ruban pour tuyauterie afin de
rendre toutes les jonctions sures et
étanches.
4. Reliez le haut de conduit décoratif à l’étrier
au moyen des vis qui vous sont fournies.
5. Faites glisser la section du bas du conduit
décoratif vers le bas, jusqu’à ce qu’il adhère
correctement autour de la hotte.
6. Fixez le conduit décoratif à votre hotte au
moyen des vis qui vous sont fournies.
ETRIER DU
HAUT
ATTACHEZ
L’ETRIER DU
HAUT AU
PLAFOND ET
AU MUR AU
MOYEN DES
VIS (et des
chevilles si cela
est necessaire)
CONDUIT
DÉCORATIF
RUBAN POUR
TUYAUTERIE
POSITION
ÉVACUATION DE
L’AIR POUR
MODÈLE
ÉVACUANT
L’AIR
TUYAU ROND EN
METAL DE 6”
(8” pour K42)
ATTACHEZ LE
TUYAU À VOTRE
HOTTE ET A
L’ÉTRIER DU
HAUT AU
MOYEN DES VIS
COLLIER DU
TUYAU
COUVERCLE DE
LA BOÎTE DE
CONNEXION
INSTALLATION ELECTRIQUE
Remarque: Ce modèle de hotte doit être relié
à la terre correctement. Cet article devrait
être installé par un électricien qualifié selon
les lois nationales et locales en matière
d’électricité.
1. Enlevez le couvercle de la boîte de
connexion électrique. Ouvrez un trou de la
boîte de connexion électrique.
2. Faites passer un câble électrique de 6” dans
le trou et fixez le câble à la boîte de
connexion au moyen d’un connecteur
approprié.
3. Faites le raccordement électrique. Reliez le
blanc au blanc, le noir au noir et le vert au
vert.
4. Remettez le couvercle de la boîte de
connexion et les vis. Assurez-vous que les
fils se sont pas coincés entre le couvercle et
la boîte.
