DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN INSTALLATION
6
REVÊTEMENTS D’ARMOIRE
OPTIONNELS
(APPAREIL PM300SS SEULEMENT)
Pour les installations où la PM300SS est située à moins de
30 po au-dessus de la surface de cuisson, la hotte encastrée
devrait être montée avec un revêtement d’armoire de métal
pour protéger de la chaleur les matériaux combustibles de
l’armoire, afin de répondre aux exigences des codes de
bâtiment. Cette précaution facilitera le nettoyage et protégera
l’armoire. Consulter le tableau ci-contre pour trouver le modèle
de revêtement correspondant à la largeur et au style de
l’armoire. Visitez le www.broan-nutone.com ou le www.broan-
nutone.ca pour plus de détails sur ces modèles.
modèLe de
revêtement
LargeUr nominaLe
de L’armoire
LB30SS 30 po
LB36SS 36 po

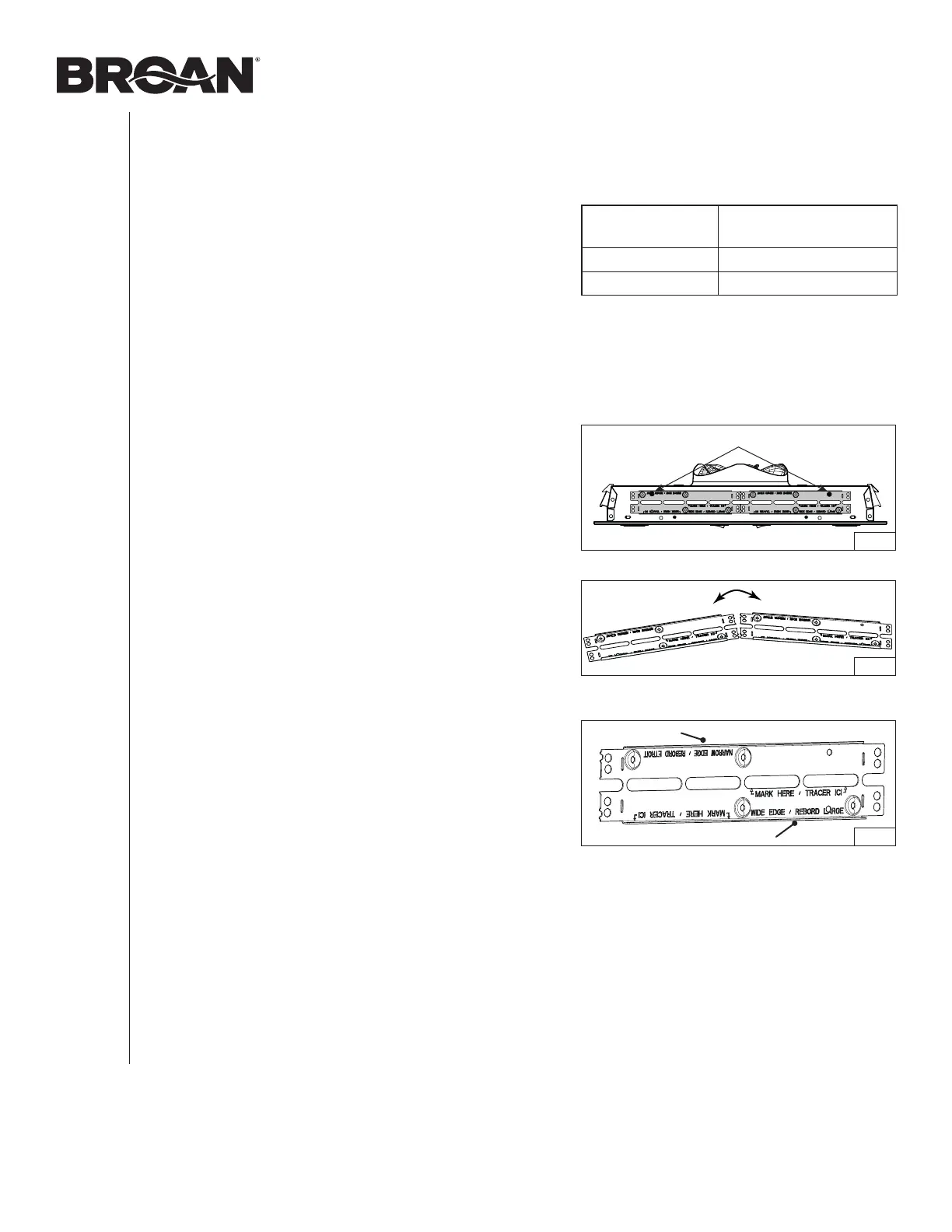

RETRAIT DES SUPPORTS D’ARMOIRE
Détacher les supports d’armoire (en gris dans la FIG. 2) de
l’arrière de la hotte encastrée en retirant ses 2 vis de retenue.
Se défaire des vis.
Plier les supports vers le haut et le bas jusqu’à se qu’ils se
détachent l’un de l’autre (FIG. 3). Garder les supports pour
un usage éventuel.
NOTE : Les deux supports d’armoire sont munis d’un rebord
large et d’un rebord étroit (FIG. 4), pour couvrir toutes
les configurations d’installation, selon les largeurs
d’armoire.
HD1370
FIG. 2
VIS
HO0413
FIG. 3
HO0408
Rebord large
Rebord étroit
FIG. 4
