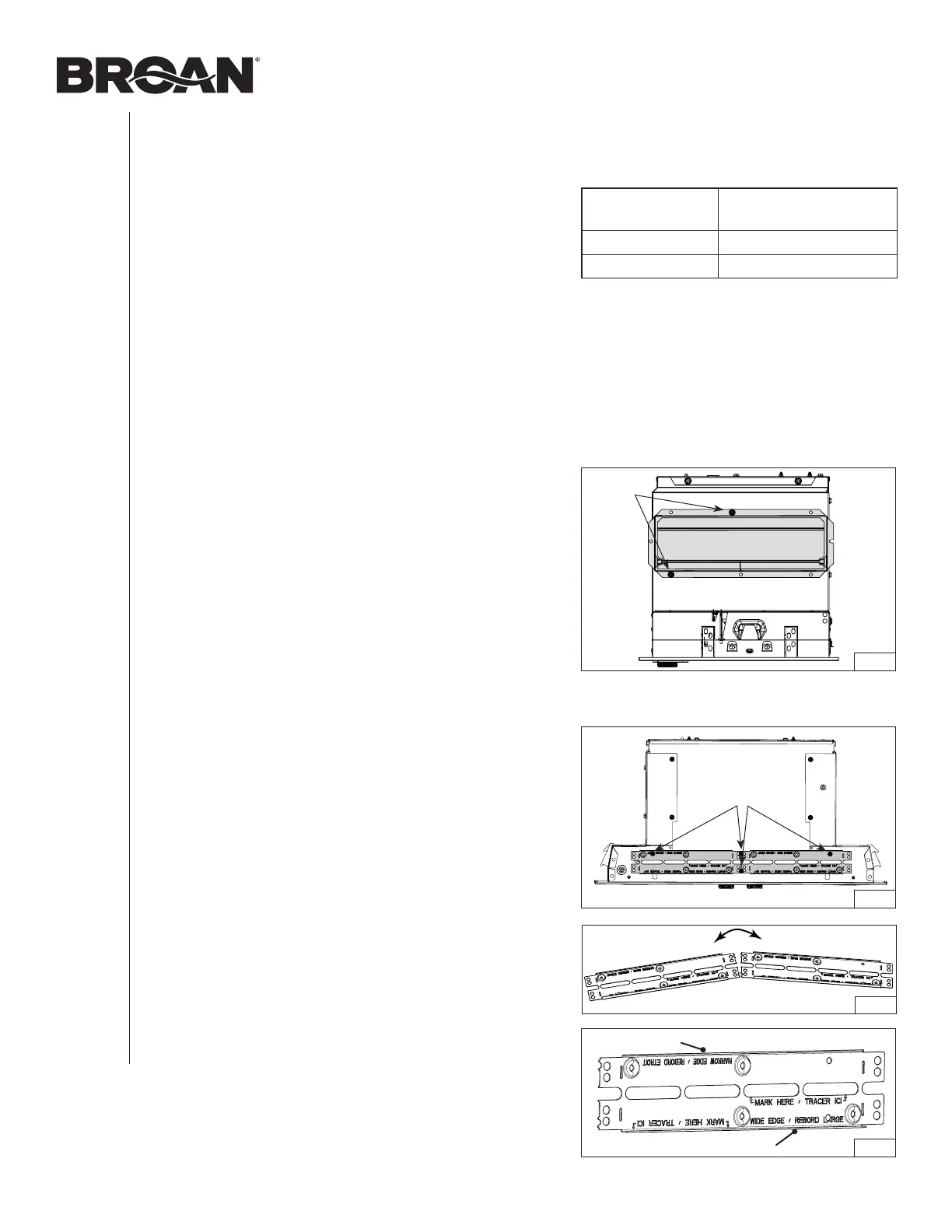

Broan PM400SS - Retrait de Ladaptateur;Volet; Retrait des Supports Darmoire; Revêtements Darmoire Optionnels (Appareil PM400 SS Seulement)

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN INSTALLATION
6
REVÊTEMENTS D’ARMOIRE OPTIONNELS
(APPAREIL PM400SS SEULEMENT)
Pour les installations où la PM400SS est située à moins
de 30 po au-dessus de la surface de cuisson, la hotte
encastrée devrait être montée avec un revêtement d’armoire de
métal pour protéger de la chaleur les matériaux combustibles
de l’armoire, afin de répondre aux exigences des codes
de bâtiment. Cette précaution facilitera le nettoyage et
protégera l’armoire. Consulter le tableau ci-contre pour trouver
le modèle de revêtement correspondant à la largeur et au
style de l’armoire. Visitez le www.broan-nutone.com ou le
www.broan-nutone.ca pour plus de détails sur ces modèles.
modèLe de
revêtement
LargeUr nominaLe
de L’armoire
LB30SS 30 po
LB36SS 36 po
RETRAIT DES SUPPORTS D’ARMOIRE
Détacher les supports d’armoire (en gris dans la FIG. 3) de
l’arrière de la hotte encastrée en retirant ses 4 vis de retenue.
Se défaire des vis.
Plier les supports vers le haut et le bas jusqu’à se qu’ils se
détachent l’un de l’autre (FIG. 4). Garder les supports pour
un usage éventuel.
NOTE : Les deux supports d’armoire sont munis d’un rebord
large et d’un rebord étroit (FIG. 5), pour couvrir toutes
les configurations d’installation, selon les largeurs
d’armoire.
HD1369
FIG. 3
VIS
HO0413
FIG. 4
HO0408
Rebord large
Rebord étroit
FIG. 5
NOTE : Puisque ce guide couvre plusieurs modèles de
hotte, certains détails des illustrations suivantes
peuvent différer légèrement de votre appareil.
RETRAIT DE L’ADAPTATEUR/VOLET
Détacher et mettre de côté l’adaptateur/volet de 3¼ po x 10 po
(en gris dans la FIG. 2) du côté de la hotte encastrée en retirant
ses 2 vis de retenue. Se défaire des vis.
HD1372
FIG. 2
VIS
