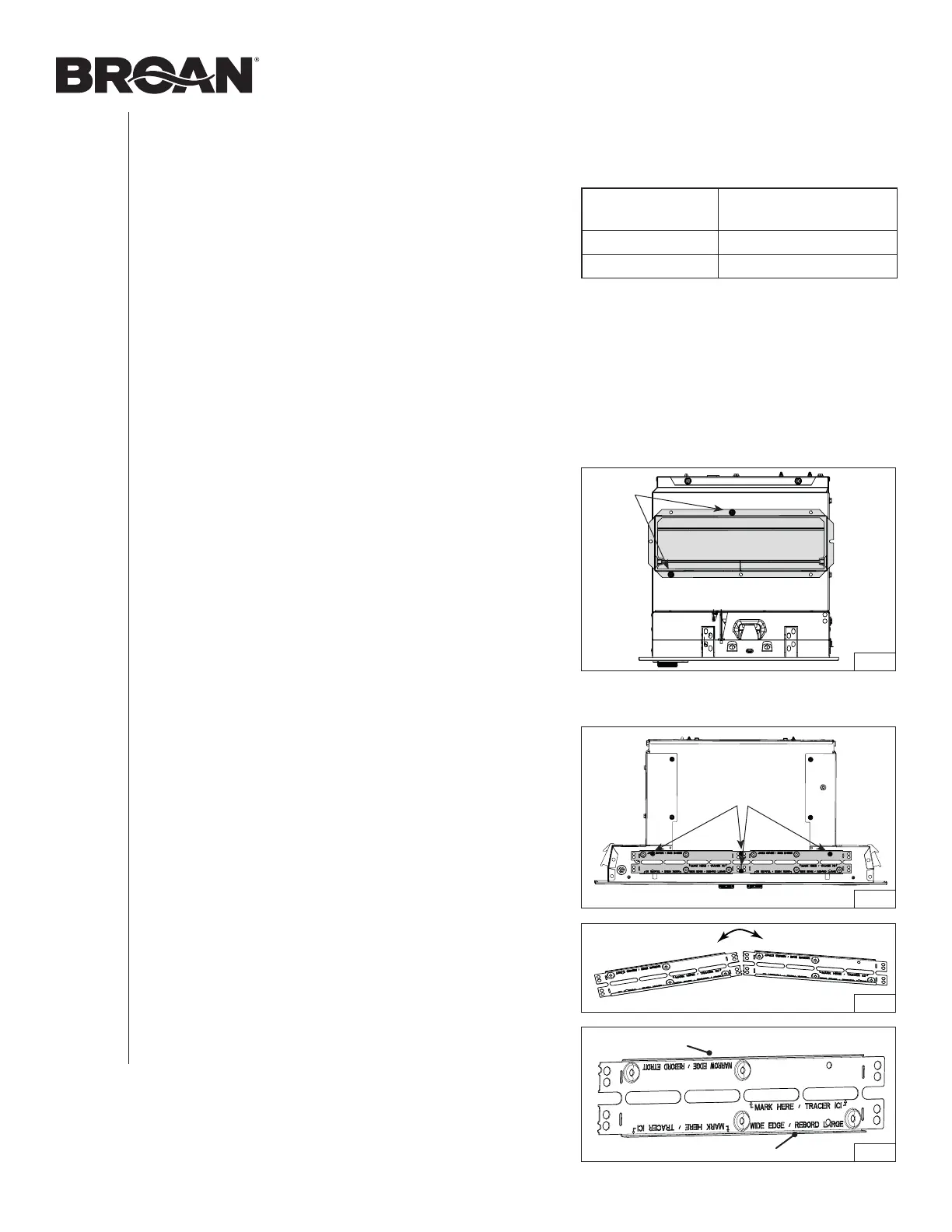

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO INSTALACIÓN
6
RECUBRIMIENTO DE GABINETE
OPCIONAL
(APARATO PM400SS SOLAMENTE)
En las instalaciones donde la PM400SS se ubica a menos de
30 pulg. por encima de la superficie de la cocina, la campana
empotrable debería instalarse con un recubrimiento de gabinete
de metal para proteger del calor los materiales combustibles
del gabinete, a fin de cumplir los requisitos de los códigos de
construcción. Esta medida de precaución facilitará la limpieza
y protegerá el gabinete. Consulte la tabla a la derecha para
encontrar el modelo de recubrimiento correspondiente con la
anchura y el estilo del gabinete. Visite el www.broan-nutone.com
o el www.broan-nutone.ca para mayor información sobre
estos modelos.
modeLo de
reCUbrimiento
anChUra nominaL deL
gabinete
LB30SS 30 pulg.
LB36SS 36 pulg.
RETIRADA DE LOS SOPORTES DE
GABINETE
Aparte los soportes de gabinete (en gris en FIG. 3) de la parte
trasera de la campana empotrable retirando los cuatro tornillos
de sujeción. Agote los tornillos.
Doble los soportes hacia arriba y hacia abajo hasta que se
separen el uno del otro (FIG. 4). Guarde los soportes por un
uso eventual.
NOTA : Los dos soportes de gabinete tienen un borde
amplio y un borde estrecho (FIG. 5), para cubrir
todas las configuraciones de instalación, según las
anchuras de gabinete.
HD1369
FIG. 3
TORNILLOS
HO0413
FIG. 4
HO0408
Borde amplio
Borde estrecho
FIG. 5
NOTA : Ya que este manual comprende varios modelos de
campana, ciertos detalles de las ilustraciones siguientes
pueden ser ligeramente diferentes de su aparato.
RETIRADA DEL ADAPTADOR/
COMPUERTA
Aparte y ponga a un lado el adaptador/compuerta de
3¼ pulg. x 10 pulg. (en gris en FIG. 2) del lado de la campana
empotrable retirando los dos tornillos de sujeción. Agote los
tornillos.
HD1372
FIG. 2
TORNILLOS
