CAM PANA EXTRACTO RA
SERIE QS3 ALLURE ®
P_gina 11

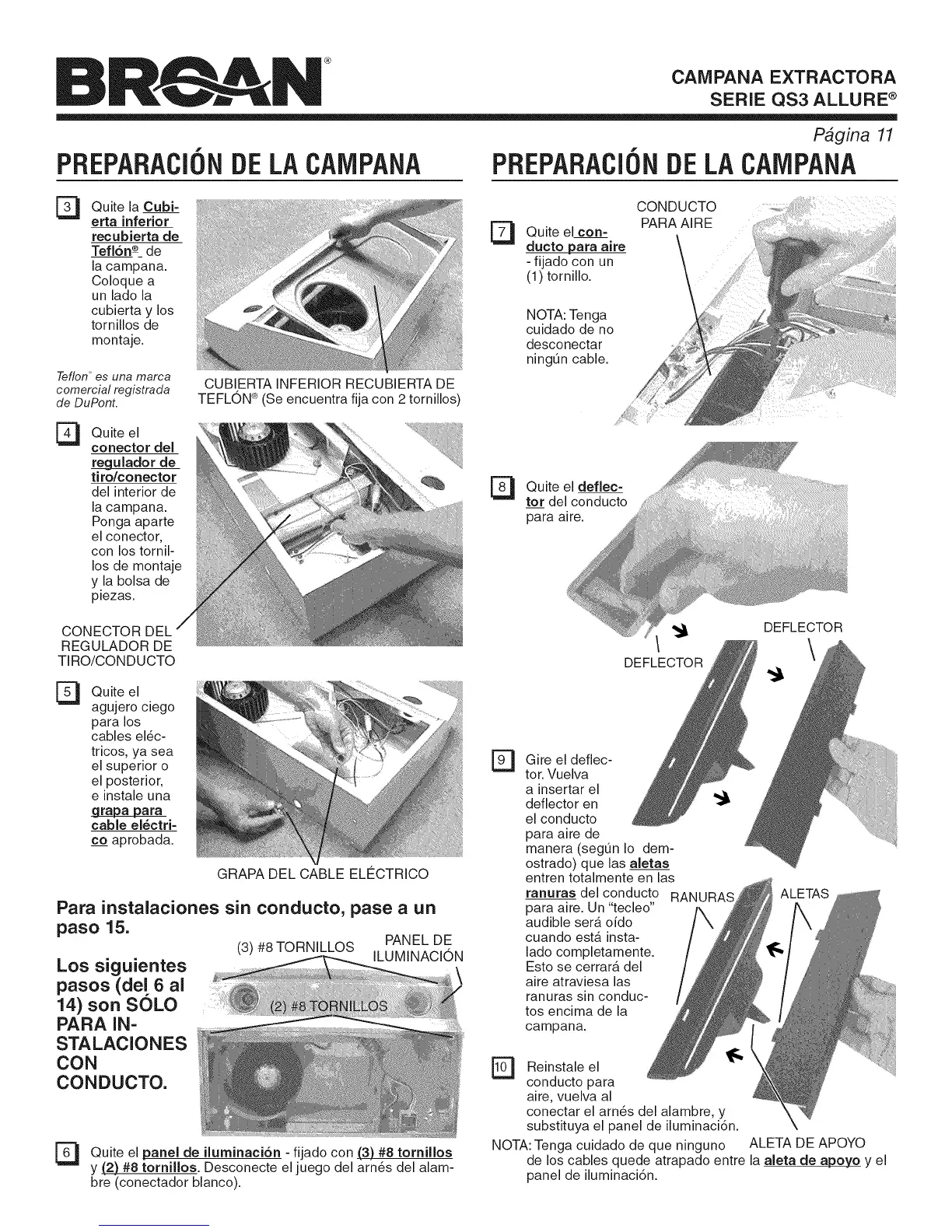

PREPARACIONDELACAIViPANA PREPARACIONDELACAIViPANA
[_ Quite la Cubi=
erta inferior
recubierta de
Tefl6n ®_de
la campana.
Coloque a
un lado la
cubierta y los
tornillos de
montaje.
Teflon es una mama
comercial registrada
de DuPont.
El Quite el
conector del
_ulador de
ti ro/co nector
del interior de
la campana.
Ponga aparte
el conector,
con los tornil-
los de montaje
y la bolsa de
piezas.
CONECTOR
REGULADOR DE
TIRO/CONDUCTO
El Quite el
agujero ciego
para los
cables el_c-
tricos, ya sea
el superior o
el posterior,
e instale una
cable el6ctri=
co aprobada.
CUBIERTA INFERIOR RECUBIERTA DE
TEFLON _ (Se encuentra fija con 2 tornillos)
GRAPA DEL CABLE ELECTRICO
Para instalaciones sin conducto, pase a un
paso 15.
Los siguientes
pasos (de[ 6 al
14) son SOLO
PARA IN-
STALACIONES
CON
CONDUCTO.
PANEL DE
(3) #8TORNILLOS ILUMINACION
El Quite el panel de iluminaci6n - fijado con (3) #8 tornillos
y (2) #8 tornillos. Desconecte el juego del arn6s del alam-
bre (conectador blanco).
El Quite el
con=
ducto para aire
- fijado con un
(1) tornillo.
NOTA: Tenga
cuidado de no
desconectar
ning0n cable.
CONDUCTO
PARA AIRE
[_ uite el deflec=
tot del conducto
para aire.
DEFLECTOR
rq
DEFLECTOR
Gire el deflec-
tor. Vuelva
a insertar el
deflector en '_
el conducto
para aire de
manera (seg0n Io dem-
ostrado) que las aletas
entren totalmente en las
ranuras del conducto RANURAS
para aire. Un "tecleo"
audible sera oido
cuando esta insta-
lado completamente.
Esto se cerrara del
aire atraviesa las
ranuras sin conduc-
tos encima de la
campana.
ALETAS
El Reinstale el
conducto para
aire, vuelva al
conectar el arn6s del alambre, y
substituya el panel de iluminaci6n.
NOTA: Tenga cuidado de que ninguno ALETA DE APOYO
de los cables quede atrapado entre la aleta de apoyo y el
panel de iluminaci6n.
