Broan QTR100FLT - Instalaciones Típicas; Planificación de la Instalación

Página 6

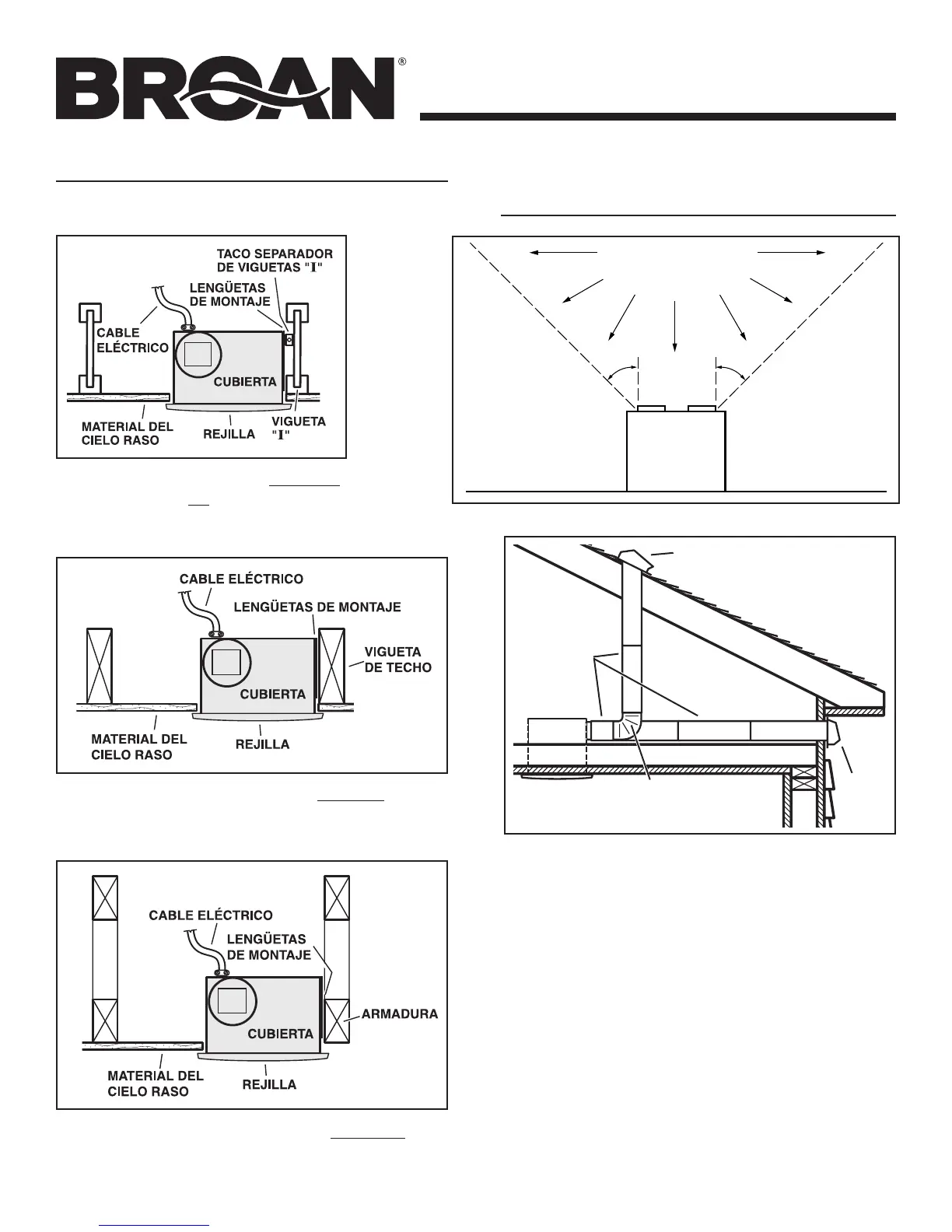

MODELO QTR100FLT
INSTALACIONES TÍPICAS
Montaje de la cubierta en viguetas
“I”.
Utilice un taco separador de viguetas “I”
(suministrado).
Montaje de la cubierta en viguetas.
Montaje de la cubierta en una armadura.
PLANIFICACIÓN DE
LA INSTALACIÓN
TAPA DE TECHO *
CODO RE-
DONDO DE 4
PULG. *
CONDUCTO
REDONDO DE
4 PULG. *
TAPA DE
PARED *
* Se compran
por separado
El ventilador funcionará con más ecacia y menos ruido si se
ubica en un sitio donde requiera el tramo de conductos más corto
posible y un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de
tiro incorporado a n de reducir los contratiros.
Alimente la unidad con la tensión de línea y el cable eléctrico
apropiados.
Equipo
para cocinar
Piso
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
45
o
45
o
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
