XB110 Guide d’installation
Page 9
1
2
2
1
3
4

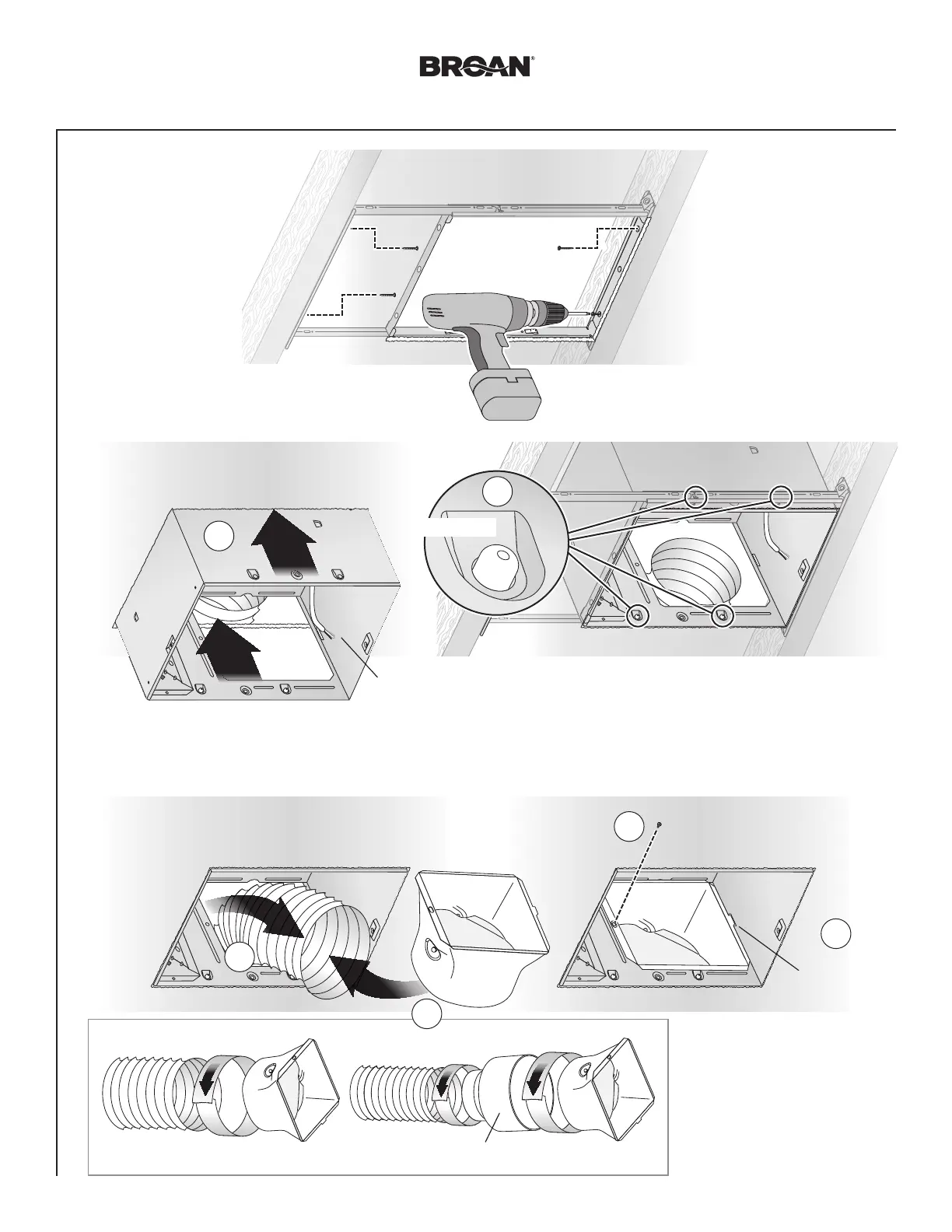

Installation lors de modernisation
Vis du sachet
de pièces
Ruban
adhésif
Ruban
adhésif
Ruban
adhésif
Conduit
de 6po
Conduit
de 4po
Encliqueté!
Vis conservées
lors de l’étape 7
Faire passer les fils existants dans
le boîtier en insérant celui-ci
dans le cadre de montage.
Introduire le
conduit existant
dans le boîtier.
Introduire la
languette
dans la fente
à l’intérieur du
boîtier.
10
Fixer le raccord de conduit et le conduit
8
Fixer le cadre
de montage
9
Encliqueter le boîtier
Réducteur de 6 po à 4 po
fourni avec certains modèles
