10
1. Asegurarse de que esté garantizado un fuerte recambio de aire en el lugar donde está instalado el aparato.
2. Durante los primeros encendidos, mantener un régimen de trabajo a baja potencia y mantener la estufa encendida durante por lo
menos 6-10 horas continuas.
3. Repetir esta operación como mínimo 4-5 o más veces, según su disponibilidad.
4. Durante las primeras puestas en marcha, ningún objeto se debería apoyar sobre el aparato y, en particular, sobre las superficies
lacadas. Las superficies lacadas no se deben tocar durante el calentamiento.

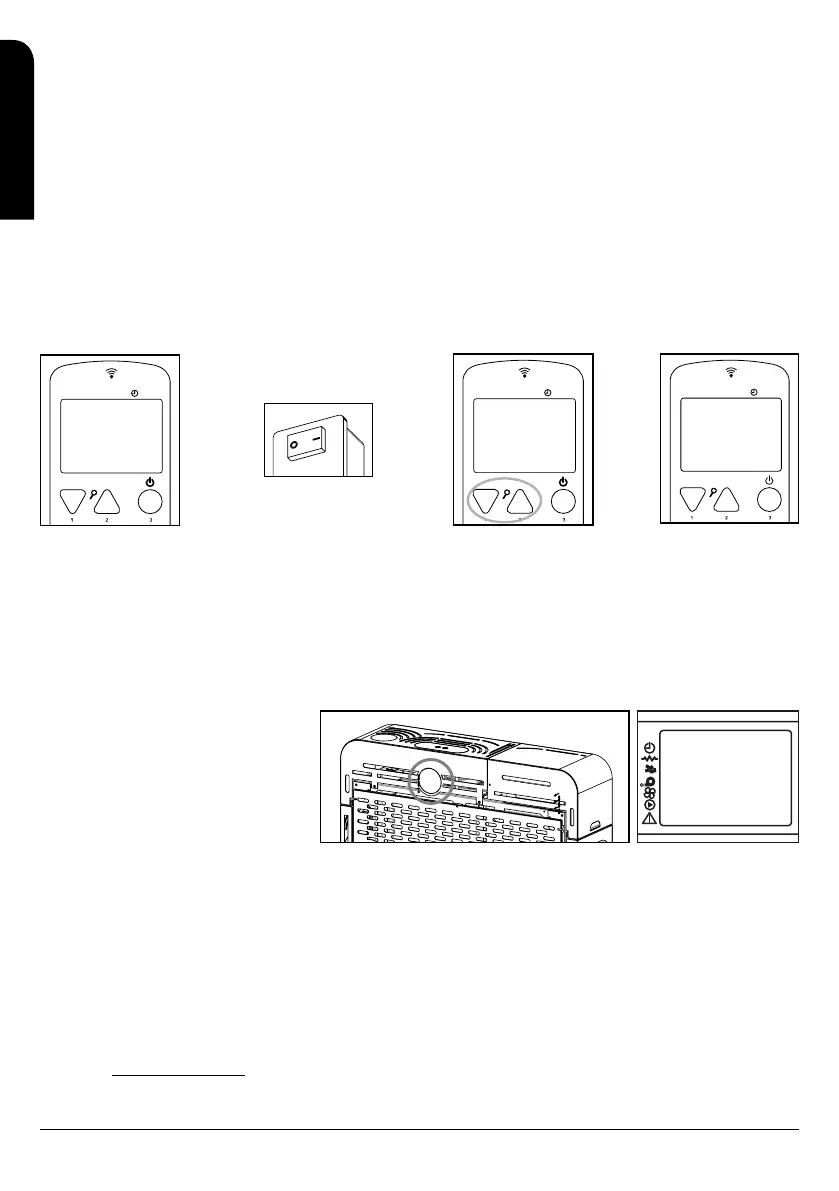

6.1 SINTONIZACIÓN DEL MANDO A DISTANCIA Y RECEPTOR
Su aparato dispone de un mando a distancia y un receptor. Si ambos no están sintonizados, aparecerá en el mando el siguiente mensaje:
“CERCA CAMPO” (ver dibujo D22).
Para sintonizar ambos dispositivos debe realizar los siguientes pasos:
- Debe apagar el interruptor general de corriente del aparato (dibujo D23).
- Presione simultáneamente las teclas “1” y “2” del mando hasta que aparezca en la pantalla “SEGLI UNITA” (ver dibujo D24).
- Seleccione el canal de radiofrecuencia que prefiera: 0, 1, 2 ó 3. Con las teclas 1 o 2.
- Vuelva a encender el interruptor general de corriente del aparato.
- Por último, pulse el botón rojo nº3 del mando hasta que ambos dispositivos se encuentren.
- Una vez sintonizados, aparecerá en la pantalla el estado inicial (ver dibujo D25).
MENU
CERCA
CAMPO
D22
D23
MENU
SEGLI
UNITA
01
D24
MENU
08:53
31.0 ºC P-1
APAGADO
D25
7 SISTEMA DE CANALIZACIÓN
A continuación se detalla el funcionamiento del sistema de distribución de aire hacia otras habitaciones adyacentes o superiores de las
estufas o insertables que poseen este sistema.
7.1 ESTUFA MOD. ALICIA-EXTRA
El modelo Alicia Extra incorpora en su parte posterior superior una salida de diámetro 80 mm que se corresponde con la salida de aire
forzado canalizable para la calefacción de una habitación adyacente o superior. Procederemos golpeando levemente la tapa que se
encuentra parcialmente perforada y conectar el tubo con la salida del ventilador. Se recomienda usar tubo aislado de diámetro interior 80
mm. La distancia máxima de canalización es de 9
metros.
La regulación del sistema de canalización se hace
a través de la propia electrónica de la estufa,
pudiendo seleccionar el funcionamiento de la
canalización, seleccionando el nivel de potencia
deseado para el ventilador independientemente de
la potencia de trabajo de la propia estufa. Para ello
debemos acceder al menú 1 y elegir la activación
del ventilador 2, así como su potencia de trabajo
(ver dibujo D26). El ventilador 3, en estos modelos
no está disponible.
7.2 INSERTABLE MOD. NEVA EXTRA
El modelo Neva-Extra incorpora en su parte derecha una salida de diametro 80 que se corresponde con la salida de aire forzado canalizable
para la calefacción de una habitación adyacente o superior. Se recomienda usar tubo aislado de diámetro interior 80 mm. La distancia
máxima de canalización es de 9 metros.
La regulación del sistema de canalización se hace a través de la propia electrónica de la estufa, pudiendo seleccionar el funcionamiento de
la canalización, seleccionando el nivel de potencia deseado para el ventilador independientemente de la potencia de trabajo de la propia
estufa. Para ello debemos acceder al menú 1 y elegir la activación del ventilador 2, así como su potencia de trabajo. El ventilador 3, en estos
modelos no está disponible.
7.3 ESTUFA 12 KW (MOD. CLARA EXTRA, CLEO EXTRA Y OLIVIA EXTRA.
Los modelos Clara, Cleo y Olivia Extra incorpora dos salidas de diámetro 80 mm que se corresponden con las salidas de aire forzado
canalizable para la calefacción de habitaciones adyacentes o superiores. Una de estas salidas siempre estará ubicada en la parte posterior
de la estufa (la salida de la izquierda mirando la estufa de frente). Sin embargo, la otra salida (la salida de la derecha) se puede dirigir hacia
la parte trasera o hacia el lateral derecho, según nos interese. Para ello tendremos que cambiar la posición del ventilador siguiendo los
Menú 01
VENT-2 1
D26
INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA
ES
