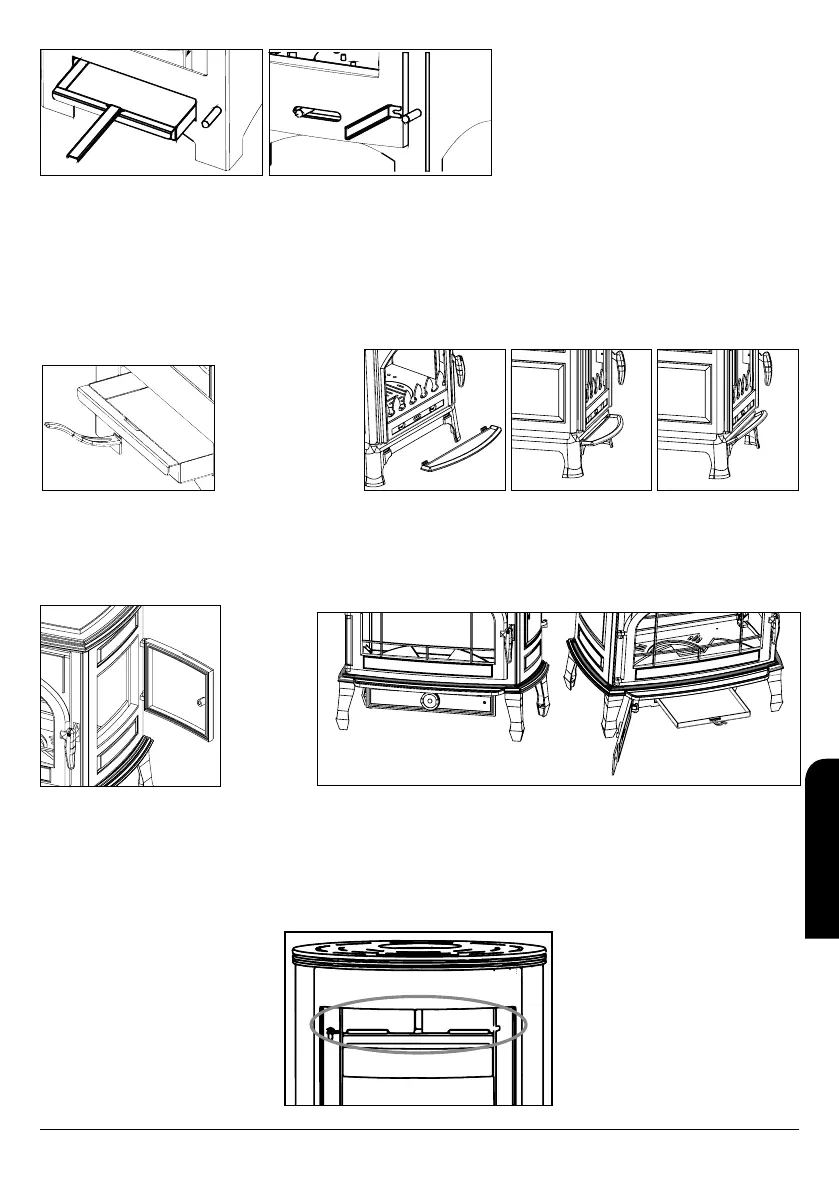

Inoltre, il modello Oxford comprende una maniglia con
una doppia funzione: rimuovere il cassetto portacenere
ed applicare sul tiratore della griglia rotante in modo da
poter muoverla senza bruciarse (vedere disengo D29).
Allo stesso modo, il modello Zamora include anche una
maniglia per rimuovere il cassetto portacenere senza
bruciarsi (vedere disegno D30).
2.1.5. ORDESA
All’interno della camera di combustione si trova un pezzo chiamato “raccoglie cenere”. Questo prodotto è disponibile per prevenire la cenere
cada al pavimento durante l’apertura della porta della stufa. Per posizionarla, procedere como segue:
1. Abbinare i ganci del pezzo con le fessure della stufa. Per questo si deve ruotare leggermente il pezzo.
2. Una volta inserito il pezzo nelle fessure, lasciare cadere per rimanere nella posizione finale (vedere disegno D31).
Nella stufa c’è una maniglia per rimuovere il cassetto portacenere senza bruciarsi (vedere disegno D30).
D31
D30
2.1.6. ETNA E DERBY 9 / DERBY 14
I modelli Etna, Derby 9 e Derby 14 hanno una porta sul lato destro della stufa che può essere utilizzata per operazioni di rifornimento (vedere
disegno D32).
Nella stufa c’è una maniglia per la rimozione del cassetto portacenere che è nascosto dietro la porta inferiore (vedere disegno D33).
D32
D33
2.1.7. DOVER
Il modello Dover, ha nella parte superiore, tra la camera di combustione e il soffitto (vedere disegno D34) un accumulatore di calore
ceramico, che permette la stufa di irradiare calore per un tempo più lungo (anche con la stufa spenta), aumentando così l’inerzia termica
della stufa. Per sostituirlo, basta sollevare il soffitto della stufa, quindi bisogna rimuovere le 4 viti situate sul tetto della stufa (vedere disegno
D35), allora è possibile estrarre questo pezzo di ceramica o aumentare il numero di questi pezzi, per aumentare la potenza di radiazione
termica (max 4 pezzi).
D34
D29
