BRUSTOR B25 Series - Electrical Connection; Connecting LED Strip Cable; Mounting the LED Strip Assembly; Clipping LED Strip Profile

BEVESTIGEN VAN DE LED STRIP ASSEMBLY - POSE DU LEDSTRIP ASSEMBLY
PLACING THE LEDSTRIP ASSEMBLY - BEFESTIGUNG DES LED STRIP ASSEMBLY
4
"CLICK"
Plaats de vorenste lip van het ledstrip profiel tegen de
profielen met de clipsen en clips het vast. (fig.7) Druk
het profiel stevig tegen de onderkant van de kast op
de plaatsen waar een clips zit. Elke clips moet in het
led strip profiel vast geclipsed zijn.
Positionieren Sie die vorderste Fugenkante des
LED-Leisten-Profils gegen die Clips-Profile und
klemmen Sie sie fest. (Fig. 7) Drücken Sie das Profil
fest gegen die Unterseite der Kassette, genau dort, wo
sich der Clips befindet. Jeder Clips muss im
LED-Leisten-Profil fest geklemmt sein.
NL
FR
DE
GB

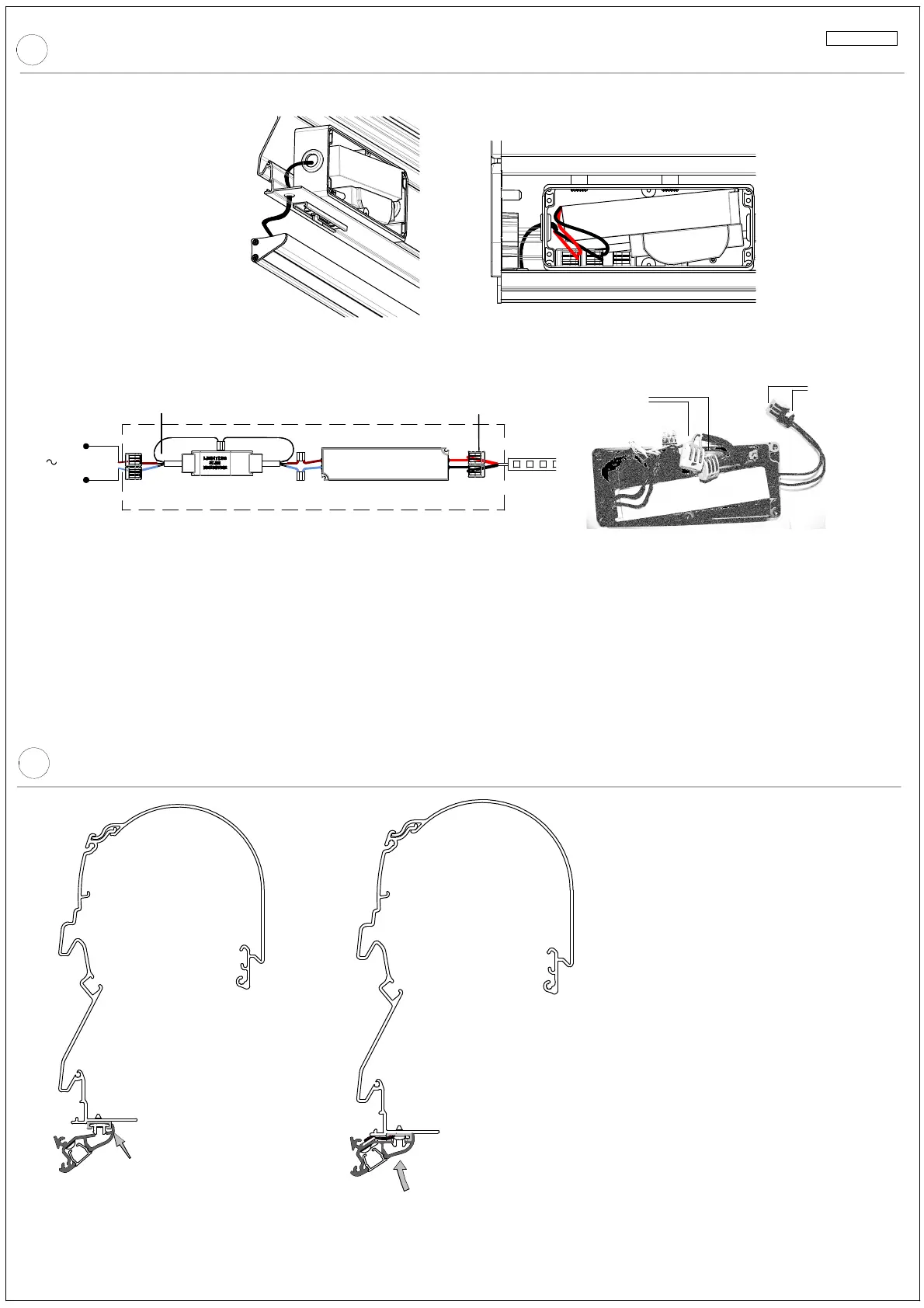

AANSLUITING - RACCORDEMENT ÉLECTRIQUE -
ELECTRIC CONNECTION - STROMANSCHLUSS
3
2/6
LL903-00
Place the front rib of the ledstrip profile against the
profiles with the clips and clips the Ledstrip profile on it.
(fig.7) Push the Ledstrip profile strong against the
bottom of the awning at these points where a clips is
mounted in the mounting profile. Every clips has to be
clipsed in the Ledstrip profile!
Placez la nervure avant du profil de ledstrip contre le
profil avec les clips et clipsez les fixement. (fig.7)
Appuyez fermement le profil contre le dessous du
coffre à l'endroit ou se trouvent les clips. Chaque
clips doit être fixement clipsé dans le ledstrip.
Fig. 6
Fig.7
Breng de kabel binnen in de 'led control unit box' via de tule. Sluit de ledkabel
aan de transfo aan (rood aan rood en zwart aan zwart).
NL
FR
DE
GB
Enter the ledstrip cable in to the led control unit box, through the joint and
connect the ledstrip cable to the transformator (red to red and black to black).
Fig. 5
Entrez le câble dans la boîte au travers le joint. Branchez le cable du ledstrip
au transfo (rouge à rouge et noir à noir).
LED
220V
CONNECT CONNECT
BOX
B
C
C
CONNECT
CONNECT
B
SLIM RECEIVER
TRANSFO
CONNECT
C
Führen Sie das Kabel durch die Dichtung in die LED-control unit box.
Schlieβen Sie das LED-Kabel an den Transformator an (Rot auf Rot und
Schwarz auf Schwarz).
