Bticino 344682 - Front Panel Overview and Features; Device Components Identification; User Interaction Feedback

2

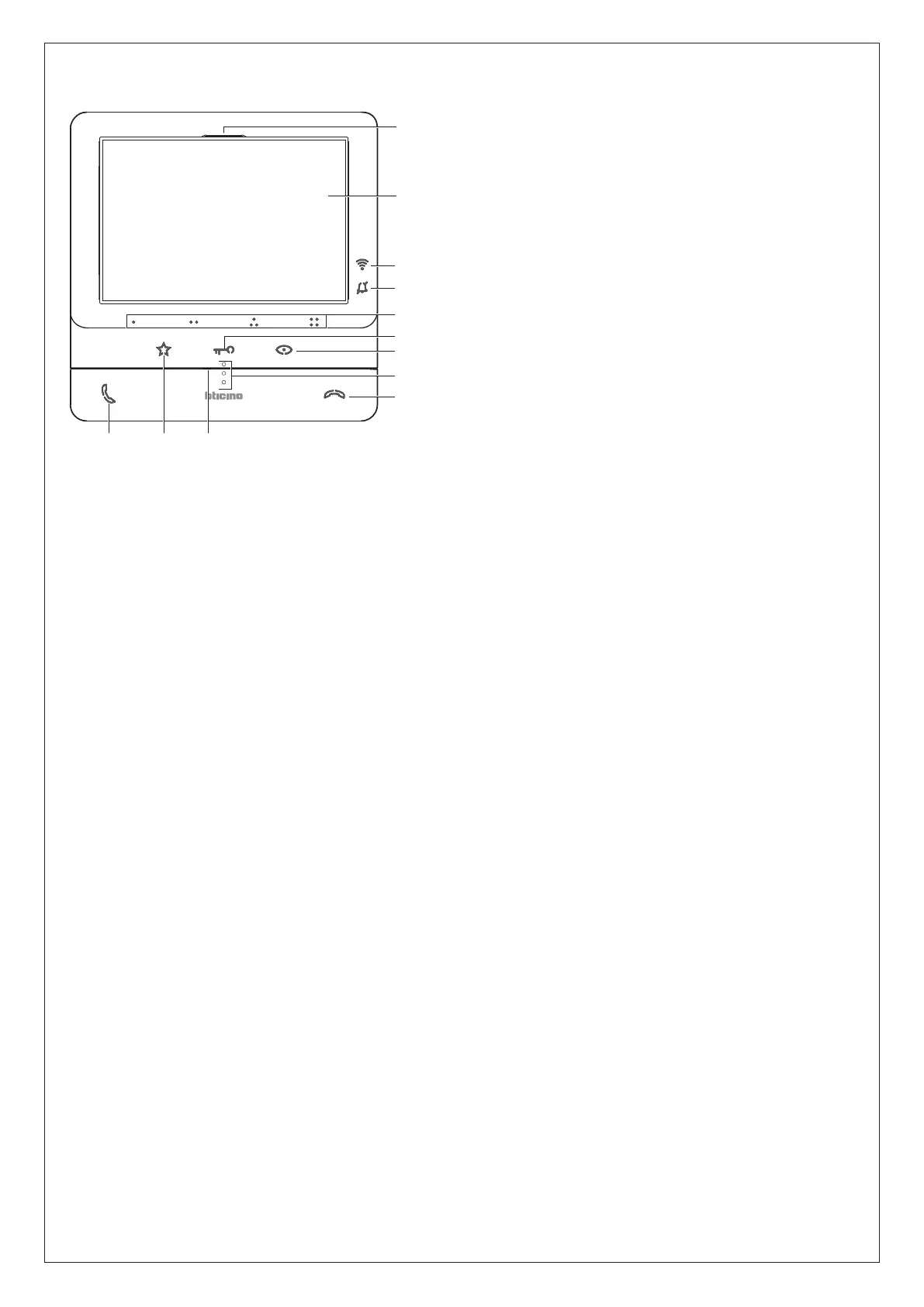

• Vista frontale
• Front view
• Vue frontale
• Ansicht von vorn
• Vista frontal
• Vooraanzicht
• Vista frontal
• Επρόσθια όψη
•  
• Önden görünüş

Alla pressione i tasti si illuminano ed emettono un “beep” (disattivabile da procedura).
1. Altoparlante
2. Display 5” (16:9)
3. LED indicazione segnale WI-FI
LED rosso lampeggiante: WI-FI attivo ma non connesso ad una rete
LED spento: WI-FI disabilitato o correttamente funzionante
LED rosso sso: il Classe100 X16E sta scambiando dati con l’App Door Entry 100X
(autoaccensione)
4. LED segnalazione esclusione suoneria
LED rosso lampeggiante: suoneria esclusa
5. Tasti a soramento programmabili *
6. Tasto a soramento apertura serratura *
LED bianco lampeggiante: funzione “studio professionale” attiva
7. Tasto a soramento per attivazione posto estero / ciclamento
8. Guide tattili per non vedenti
9. Tasto disattivazione comunicazione
LED rosso lampeggiante: chiamata in corso
10. Microfono
11. Tasto a soramento luci scale
12. Tasto attivazione comunicazione
LED verde lampeggiante: chiamata in arrivo
* Se alla pressione, i LED lampeggiano bianco, è attiva la funzione "serratura sicura"
ed il tasto è disattivato.
2
9
3
4
5*
7
6*
10
8
1
12 11
Bei Betätigung leuchten die Tasten auf und geben einen "Piepton" ab (kann durch eine
Prozedur deaktiviert werden.)
1. Lautsprecher
2. Display 5” (16 : 9)
LED-Anzeige des WI- FI-Signals
Rote LED blinkend: WI- FI aktiv aber nicht mit einem Netz verbunden
LED ausgeschaltet: Wi-Fi deaktiviert oder richtig Betrieb
Rote LED fest leuchtend: das Gerät Classe 100X16E tauscht Daten mit der App Door
Entry 100X aus (automatisches Einschalten)
3. LED- Meldung Läutwerk ausgeschlossen
Rote LED blinkt: Läutwerk ausgeschlossen
4. Programmierbare Berührungstasten *
5. Berührungstaste Schlossöner*
Weiße Led blinkt: Funktion „Büro“ aktiv
6. Berührungstaste zum Aktivieren der Türstation und Taktieren
7. Taktile Hilfe für Sehbehinderte
8. Taste zur Deaktivierung der Kommunikation
Rote LED blinkt: Anruf im Gang
9. Mikrophon
10. Berührungstaste Treppenlicht
11. Taste zur Aktivierung der Kommunikation
Grüne LED blinkt: eintreen eines Anrufs
* Wenn die LEDs beim Drücken weiß blinken, ist die Funktion „Schloss-Sicherheit“
aktiv und die Taste ist deaktiviert.
Con la presión, los botones se iluminan y emiten un “beep” (desactivable según el procedimiento.)
1. Altavoz
2. Pantalla 5” (16:9)
LED de indicación de la señal WI-FI
LED rojo parpadeante: WI-FI activado, pero no conectado a una red
LED apagado: WI-FI deshabilitado o correctamente en marcha
LED rojo jo = el Classe 100 X16E está cruzando datos con la App Door Entry 100X
(autoencendido)
3. LED de señalización de exclusión timbre
LED rojo parpadeante: timbre excluido
4. Botones de membrana programables *
5. Botón de membrana apertura cerradura*
LED blanco parpadeante: función "Estudio profesional" activa
6. Botón de membrana para activación placa de exterior / vista cíclica
7. Guías táctiles para invidentes
8. Botón desactivación comunicación
LED rojo parpadeante: llamada corriente
9. Micrófono
10. Botón de membrana luces escaleras
11. Botón activación comunicación
LED verde parpadeante: llamada entrante
* Si con la presión, los LEDs parpadean en color blanco, se activa la función "cerradura
segura" y el botón se desactiva.
De toetsen gaan branden en laten een “piep” (kan met de procedure gedeactiveerd
worden) horen wanneer erop gedrukt wordt.
1. Luidspreker
2. Display 5” (16:9)
LED aanduiding kwaliteit wi-signaal
Rode LED knippert: Wi geactiveerd maar niet met een netwerk verbonden
LED uit: Wi gedeactiveerd of werkt correct
Rode LED brandt = Classe100 X16E wisselt gegevens uit met de Door Entry-app
100X (automatische inschakeling)
3. Led melding uitsluiting beltoon
Rode led knippert : beltoon uitgesloten
4. Programmeerbare touch-toetsen*
5. Touch-toetsen slotontgrendeling*
Witte led knippert: functie “professionele studio” geactiveerd
6. Touch-toets voor activering buitenpost/cyclische weergave
7. Tastgeleiders voor blinden
8. Toets deactivering communicatie
Rode led knippert : lopende oproep
9. Microfoon
10. Touch-toets traphuisverlichting
11. Toets activering communicatie
Groen led knippert: binnenkomende oproep
* De functie “veilig slot” is geactiveerd en de toets is gedeactiveerd als de witte leds
knipperen wanneer op de toets gedrukt wordt.
Ao carregar as teclas iluminam-se e emitem um “bip” (pode ser desativado através de
procedimento.)
1. Altifalante
2. Ecrã 5” (16:9)
LED indicação sinal WI- FI
LED vermelho intermitente: WI-FI ativo, mas não conectado a uma rede
LED desligado: WI-Fi desabilitado ou a funcionar corretamente
LED vermelho xo: o Classe 100 X16 está a trocar dados com a App Door Entry 100X
(envio de ligação automática)
3. LED de sinalização de exclusão da campainha
LED vermelho intermitente: campainha excluída
4. Teclas de toque programáveis *
5. Tecla de toque abertura da fechadura *
Led branco a piscar: função “estúdio prossional” ativa
6. Tecla de toque para ativação unidade externa / ativação cíclica
7. Guias táteis para não videntes
8. Tecla de desactivado de comunicação
LED vermelho intermitente: chamada em andamento
9. Microfone
10. Tecla de toque luzes das escadas
11. Tecla de ativação de comunicação
LED verde intermitente: chamada em chegada
* Se ao carregar, os LED piscam em branco, está ativa a "fechadura segura" e a tecla
é desativada.
When pressed, the keys light up and emit a “beep” (that can be deactivated by procedure).
1. Loudspeaker
2. 5” (16:9) display
Wi-Fi signal notication LED
Red LED ashing: WI-FI on but not connected to the network
LED o: WI-FI disabled or working correctly
Red LED on steady: Classe100 X16E is exchanging data with the Door Entry App
100X (automatic switch on)
3. Bell exclusion notication LED
Red LED ashing: bell excluded
4. Programmable touch keys *
5. Door lock release touch key *
White LED ashing: active Professional Studio (Oce) function
6. Entrance panel / scrolling activation touch key
7. Tactile guides for the blinds
8. Communication disabling key
Red LED ashing: call in progress
9. Microphone
10. Staircase light touch key
11. Communication enabling key
Green LED ashing: incoming call
* If the LEDs flash white when pressed, the “safe door lock” function is active and the
key is deactivated.
À la pression, les touches s’illuminent et émettent un «bip» (désactivable à travers la
procédure prévue à cet eet).
1. Haut-parleur
2. Écran 5” (16:9)
Voyant indication signal WI-FI
Voyant rouge clignotant: WI-FI actif mais non connecté à un réseau
Voyant éteint: WI-FI désactivé ou fonctionnant correctement
Voyant rouge xe: le dispositif Classe 100 X16E échange des données avec l’appli
Door Entry 100X (auto-allumage)
3. Voyant de signal exclusion sonnerie
Voyant rouge clignotant : sonnerie exclue
4. Touche à eeurement programmables (*)
5. Touche à eeurement d’ouverture serrure (*)
Voyant blanc clignotant: fonction «bureau» active
6. Touche à eeurement d’activation poste externe/cyclage
7. Guides tactiles pour non-voyants
8. Touche désactivation communication
Voyant rouge clignotant : appel en cours
9. Micro
10. Touche à eeurement lumières escaliers
11. Touche activation communication
Voyant vert clignotant : arrivée d’un appel
(*) Si, à la pression, les voyants clignotent sur le blanc, la fonction «serrure
sécurisée» est active et la touche est désactivée.
