Bticino Video Kit - Page 19

Video Kit
19
8
9
10
1 3 4 65 72
S
E
P
/
P
RI
IU
SLAVE
MAST ER
AC IN
N
E
XT IU
4
3
2
1
4
3
2
14
3
2
1
SEP/C
CT
V
11 12 1413 15 16

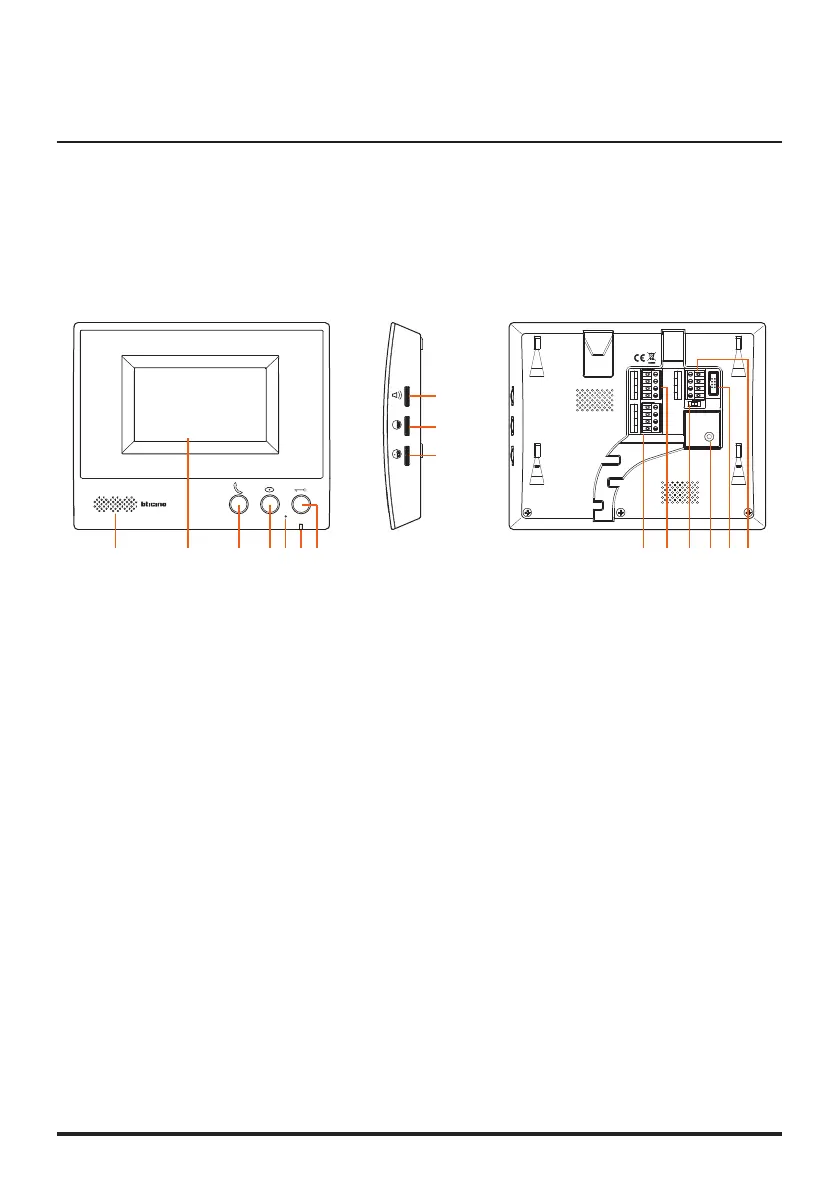

• Posto interno
• Internal unit
• Poste interne
• Hausstation
• Unidad interior
• Intern punt
• Unidade nterna
• Εσωτερική θέση
•  
• Dahl ünte
• Aparat wewnętrzny

1 - Altoparlante
2 - Display
3 - Tasto risposta/Tasto Intercom
4 - Tasto Ciclamento / Monitor
5 - Microfono
6 - LED Comunicazione
rosso= volume OFF
verde lampeggiante = chiamata in arrivo
verde fisso= comunicazione attiva
7 - Pulsante serratura
8 - Regolazione volume suoneria
9 - Regolazione luminosità
10 - Regolazione colore
11 - Connessione posto esterno secondario e / o
telecamera
12 - Connessione posto esterno principale
13 - Dip switch Master/Slave
Master = posto interno principale dell’appartamento
Slave = posto interno aggiuntivo
Nota: spegnere e riaccendere il dispositivo per
attivare la funzione.
14 - Connessone alla rete elettrica
15 - Non utilizzato
16 - Connessione posto interno aggiuntivo
1 - Speaker
2 - Display
3 - Answering key/ Intercom key
4 - Monitor / cycling key
5 - Microphone
6 - Communication LED
red = volume OFF
flashing green = incoming call
steady green = active communication
7 - Door lock button
8 - Ring volume adjustment
9 - Brightness adjustment
10 - Colour adjustment
11 - Connection of secondary entrance panel and /
or camera
12 - Connection of main entrance panel
13 - Master/slave dip switch
Master= main internal unit of apartment
Slave= additional internal unit
Note: switch the device off and then on again
to activate the function.
14 - Connection to mains/grid
15 - Not used
16 - Connection of additional internal unit
