FRANÇAIS
FRANÇAIS
18 19
11. Remettez les supports en C à leur position de montage. Insérez les vis à tôle dans les
rous supérieurs et serrez-les. Insérez les boulons de 5/16 po dans les trous inférieurs pour
fixer les supports au véhicule. Ajoutez les rondelles et les écrous, mais ne les serrez pas tout
de suite (voir les figures E-2 et E-4).
12. Fixez le marchepied aux supports. Insérez les vis à tôle dans les trous supérieurs des
supports en C et serrez-les. Posez les boulons de 5/16 po avec les rondelles et les écrous
correspondants dans les trous inférieurs pour fixer le marchepied aux supports. Serrez
maintenant la totalité des vis, des boulons et des écrous (voir les figures E-2 et E-4).
13. Pour compléter l’installation, installez la plaque en plastique du seuil de porte en vous assurant
que les vis ne percent pas les fils lorsque vous remettez le faisceau en place.

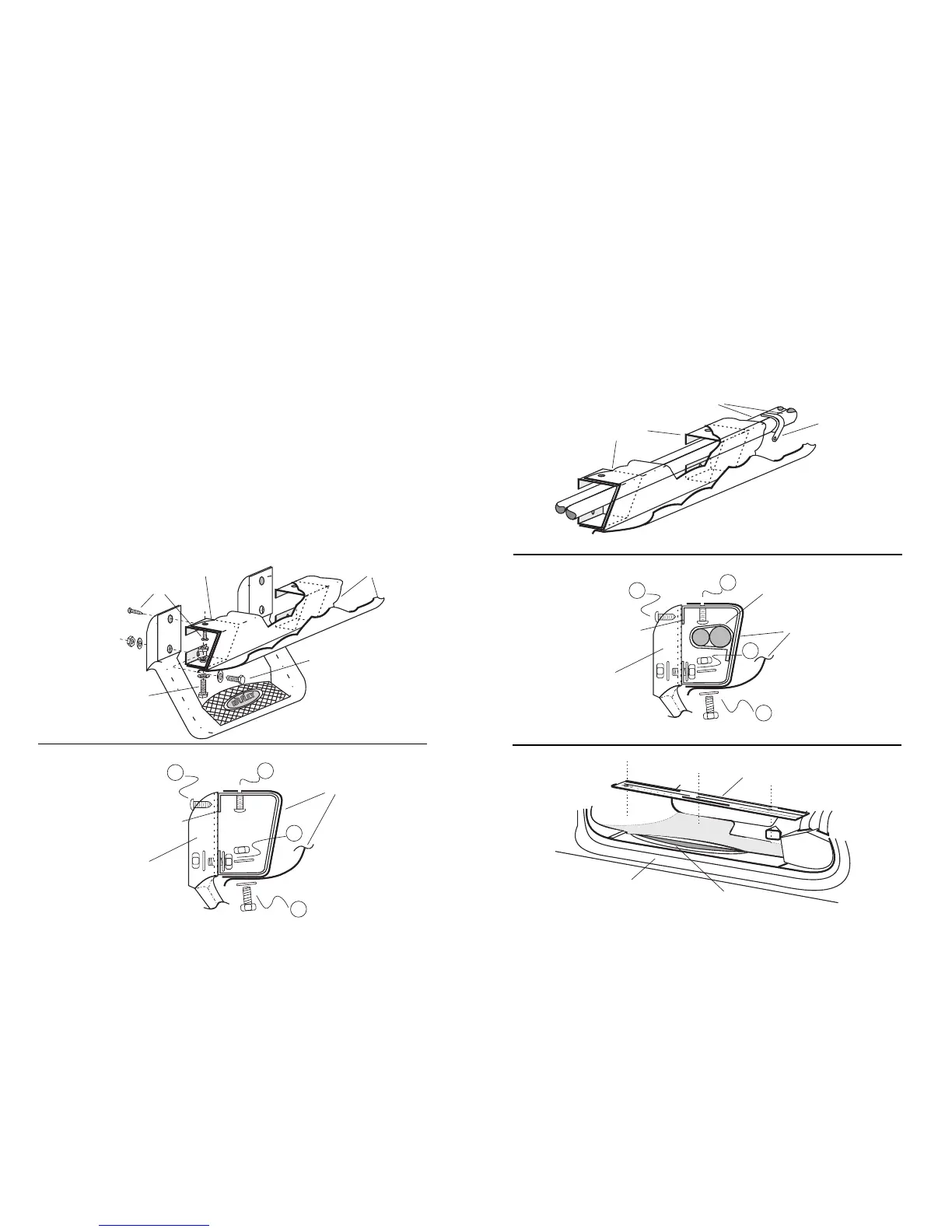

Boulon de 1 1/8 po
1
2
4
3
Boulon de 1 1/8 po
Vis à tôle
Support en C
Carrosserie
Figure E-1
Figure E-2
Carrosserie
Marchepied
Support en C
Courroie de conduite
Conduite de climatisation
1
2
4
3
Carrosserie
Marchepied
Support en C
Support en C
Conduite de climatisation
Figure E-3
Figure E-4
Plaque en plastique
Seuil de
porte/bas de caisse
Faisceau de
fils sous le tapis
Figure E-5
