ESPAÑOL
ESPAÑOL
28 29
11. Instale los soportes "C" nuevamente en la posición de montaje. Inserte los tornillos de metal
a través de los orificios superiores y apriételos, inserte los tornillos de 7,94 mm (5/16")
a través de los orificios inferiores para sujetar los soportes al vehículo, agregue las
rondanas y las tuercas, no las apriete (ver Fig. E-2, E). -4).
12. Adjunte el escalón a los soportes. Inserte los tornillos de metal a través de los orificios
superiores en los soportes "C", y apriete, instale tornillos de 7,94 mm (5/16"), rondanas
y tuercas a través de los agujeros inferiores para asegurar el escalón a los
soportes. Fig. E-2 y E-4).
13. Para completar la instalación, coloque la tapa de plástico de la base de la puerta,
asegurándose de que los tornillos no perforarán los cables al volver a poner el arnés
en su lugar
Tornillo de 2,85 cm
(1 1/8")
1
2
4
3
Tornillo de 2,85 cm
(1 1/8")
Tornillos para metal
Soporte "C"
Cuerpo de colocados

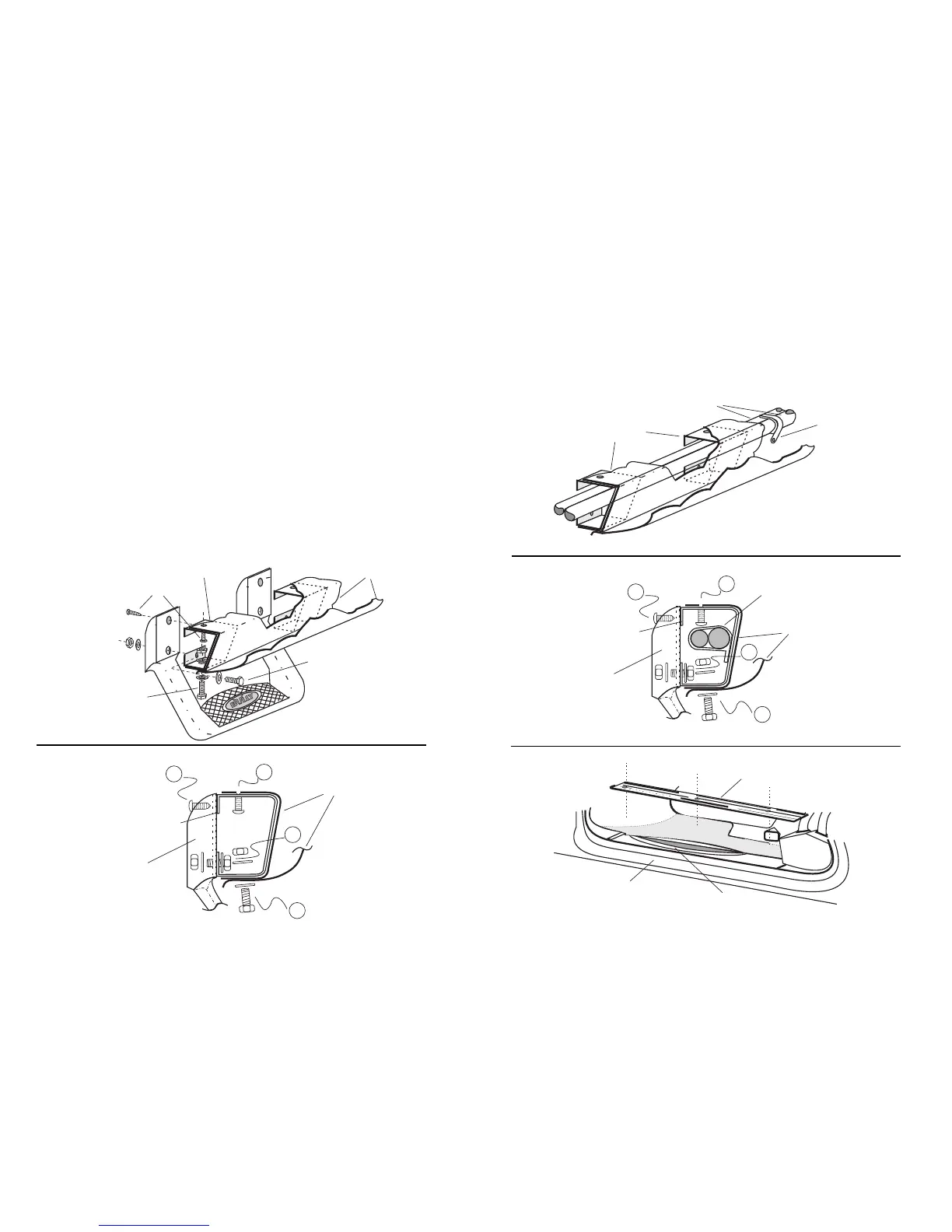

FIGURA E-1
FIGURA E-2
Cuerpo de colocados
Escalón
Soporte "C"
Cincho para manguera
Línea del aire acondicionado
1
2
4
3
Cincho para manguera
Escalón
Soporte "C"
Soporte "C"
Línea del aire acondicionado
FIGURA E-3
FIGURA E-4
Cubierta de plástico
Entrada de
puerta / estribo
Arnésde alambres
bajo la alfombra
Figure E-5
