Page 4

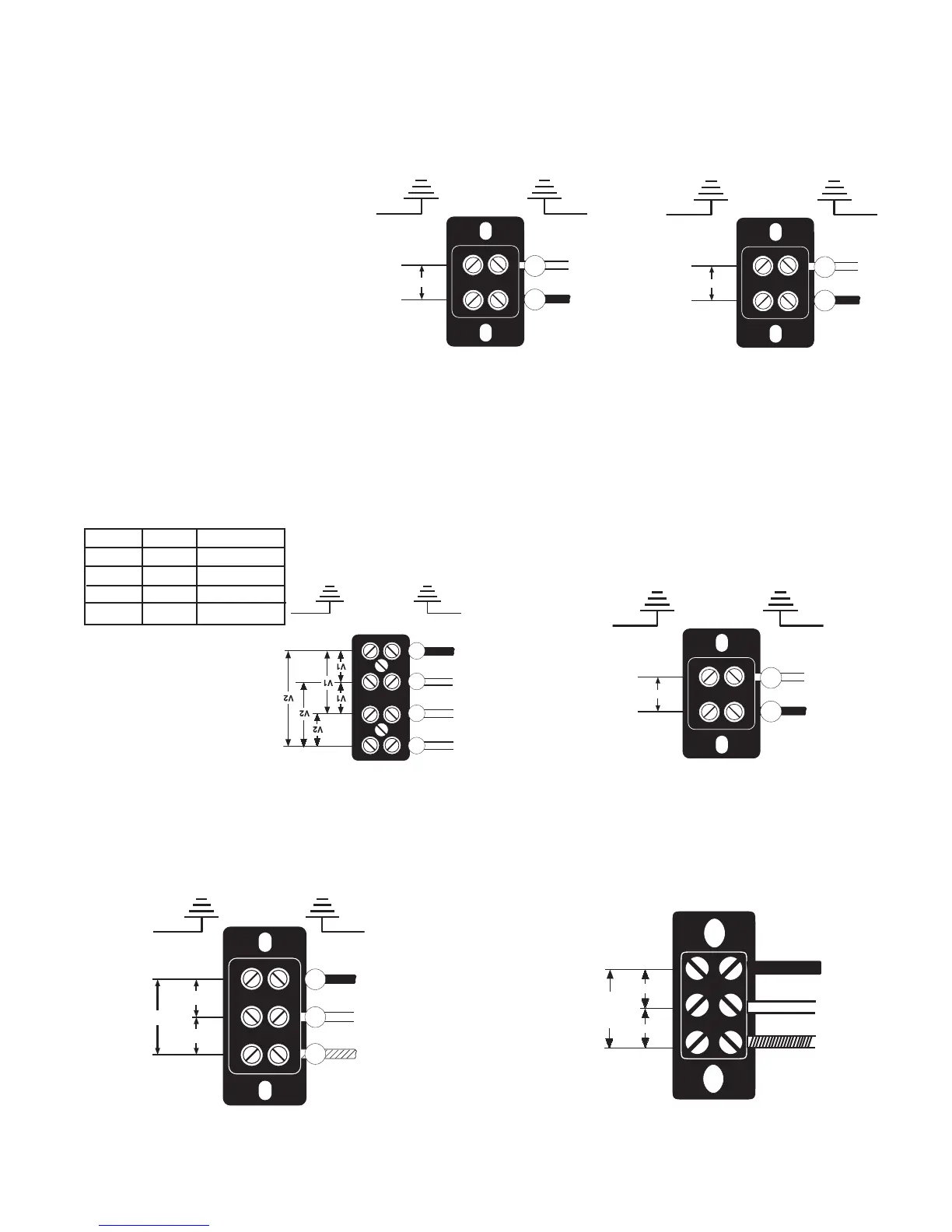

ALIMENTATION ÉLECTRIQUE – U3, U3A, U333, U38, U3833
ATTENTION! L’infuseur doit demeurer débranché de la prise de courant jusqu’à indication contraire à la section
Réglage initial.
Les modèles U333 & U3833 nécessitent un raccor-
dement trifilaire, mis à la terre, d’une tension nominale de
240 V c.a., 440 V c.a. pour le modèle U333, triphasé, 60 Hz,
ou 380 V c.a. pour le modèle U3833, triphasé, 50 Hz.
Les modèles U3 & U38 nécessitent un raccorde-
ment trifilaire, mis à la terre, d’une tension nominale de
120-208 ou 120-240 V c.a., monophasé, 60 Hz.
Le modèle U 3A nécessite un raccordement bifilaire,
mis à la terre, d’une tension nominale de 230 V c.a.,
monophasé, 50 Hz.
Le modèle U3833 nécessite un raccordement
quadrifilaire, mis à la terre, d’une tension nominale de
380 V c.a. ou de 440 V c.a., triphasé, 50 Hz.
L1, L2 et L3 sont les 3 phases
V1 = Tension phase à phase
entre 2 phases quelconques.
V2 = Tension phase à neutre,
d’une quelconque phase au
conducteur neutre.
TENSION V1 V2
208 208 120
240 240 139
380 380 220
440 440 254
P1842
P1844
42769 041910
L2 ROUGE
BLANC
NEUTRE
L1 NOIR
120V c.a.
208 OU
240V c.a.
ROUGE
NOIR
BLEU
120V c.a.
208V OU 240V
380V OU 440V
208V OU 240V
380V OU 440V
208V OU 240V
380V OU 440V
P1841
P1843
L2
L3
L1
ROUGE
NOIR
L1
L2
L3
N
BLANC
BLEU
(NEUTRE)
ROUGE
NOIR
L1
L2
230V c.a.
Le modèle SRUA-CE nécessite
un raccordement bifilaire, mis à la
terre, d’une tension nominale de
230 V c.a., monophasé, 50 Hz.
P1842
Le modèle SRU nécessite un
raccordement bifilaire, mis à la terre,
d’une tension nominale de 208 ou de
240 V c.a., monophasé, 60 Hz.
230V c.a.
ROUGE
NOIR
P1842
L1
L2
ROUGE
NOIR
L1
L2
208 OU
240V c.a.
ALLIMENTATION ÉLECTRIQUE – SRU, SRUA
ATTENTION! L’infuseur doit demeurer débranché de la prise de courant jusqu’à indication contraire à la section
Réglage initial.
