B E D I E N U N G S A N LE I T U N G
d e u t s c h

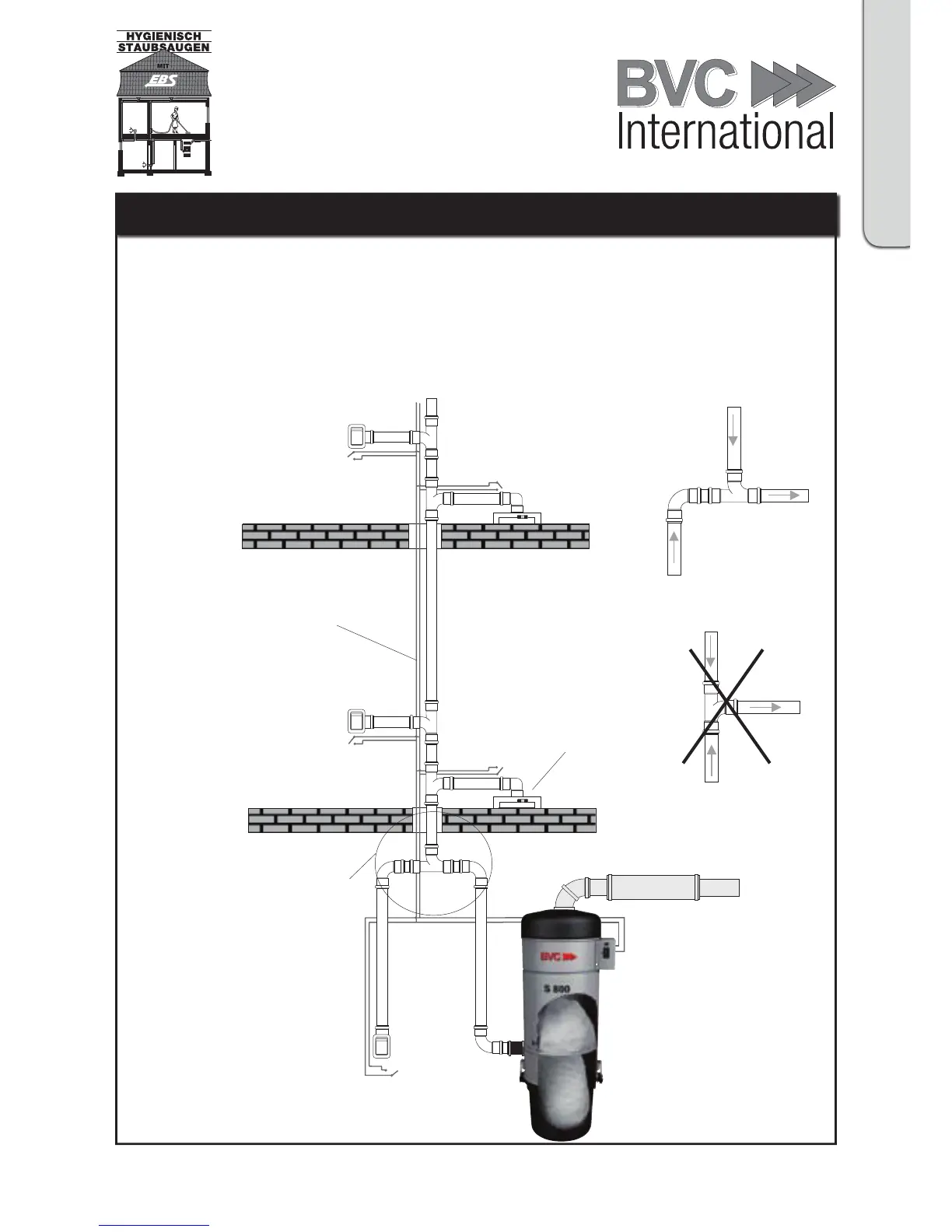

Das Sicherheitsrohrknie
muss hinter jeder Saugdose
installiert werden
zum Staub-
sauger
falsch
richtig
24 Volt Steuerleitung
Kehrfix
Fall- und Steigleitungen
dürfen nicht in Flucht
sondern müssen ver-
setzt installiert werden.
zum Staub-
sauger
Die 24 Volt Steuerleitungen zu den einzelnen Saugdosen sollen in Reihe geschaltet werden. Das Durchschleifen von
der ersten bis zur letzten Saugdose benötigt weniger Steuerkabel. Es ist ebenfalls möglich, jede Saugdose mit einem
separaten Kabel anzuschließen und diese am Zentralstaubsauger zusammen zu fassen. Ein von der Saugleitung ge-
trenntes Verlegen der Steuerleitung (z. B. in einem Kabelkanal) mit anderen 230 Volt oder Starkstromleitungen kann
zu Fehlfunktionen der Staubsauganlage führen.
Niedervoltkabel – Anschlussschema
