B E D I E N U N G S A N LE I T U N G

d e u t s c h

300 mm

Beachten Sie bitte, dass kein

Wasser in die Rohrleitung des

Abluft-Auslasses an der Außen-

wand gelangen kann.

Dies kann elektrische Schläge

(evtl. mit Todesfolge) verursachen.

Für Abluftleitung 100 mm HT-Rohr ver-

wenden

Schalldämpfer

Art.-Nr. 4505

Abluftgitter

Art.-Nr. 4501

220 - 240 Volt

24 Volt Steuerlei-

tung

Saugleitung

Außenwand

Montageplatte

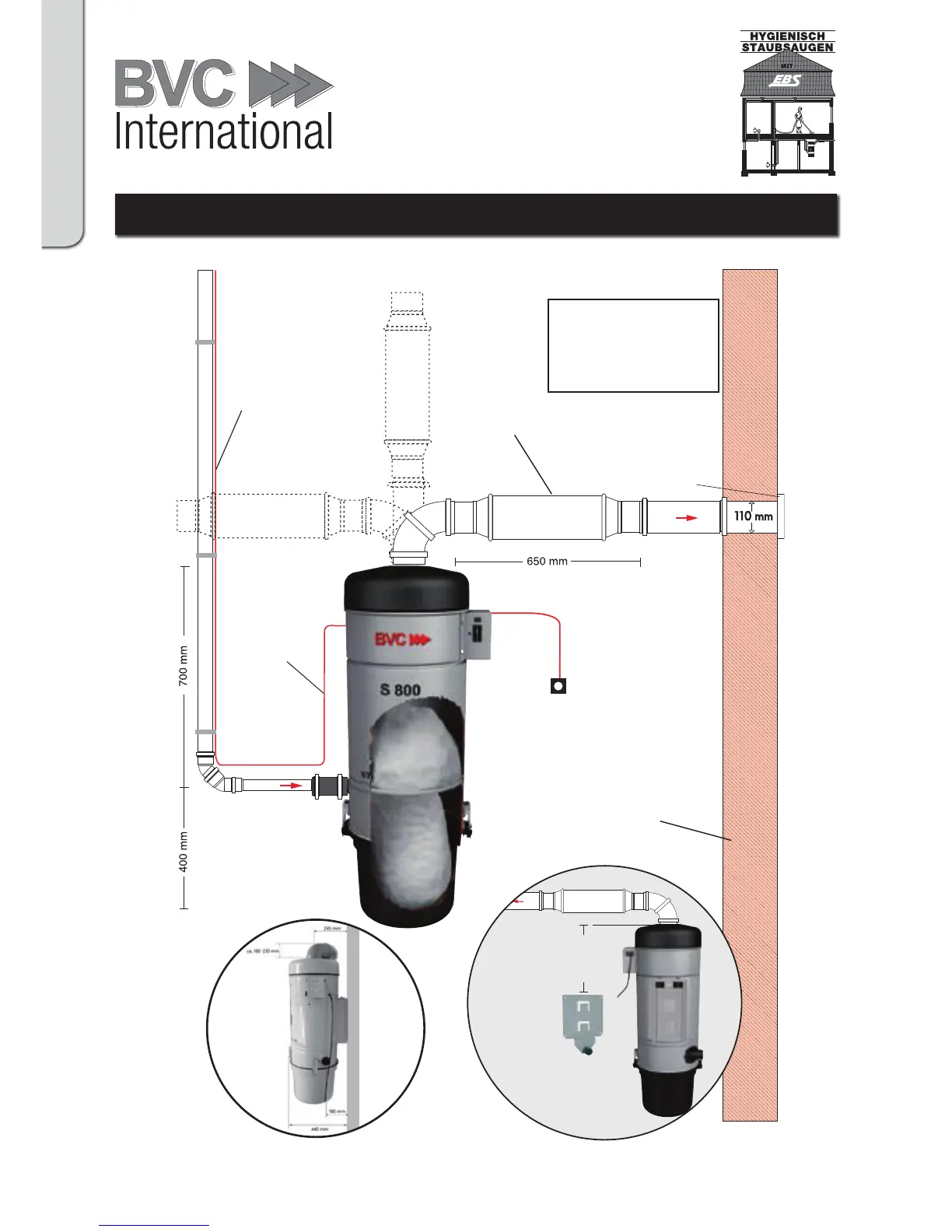

Installation des BVC-Abluftschalldämpfers
